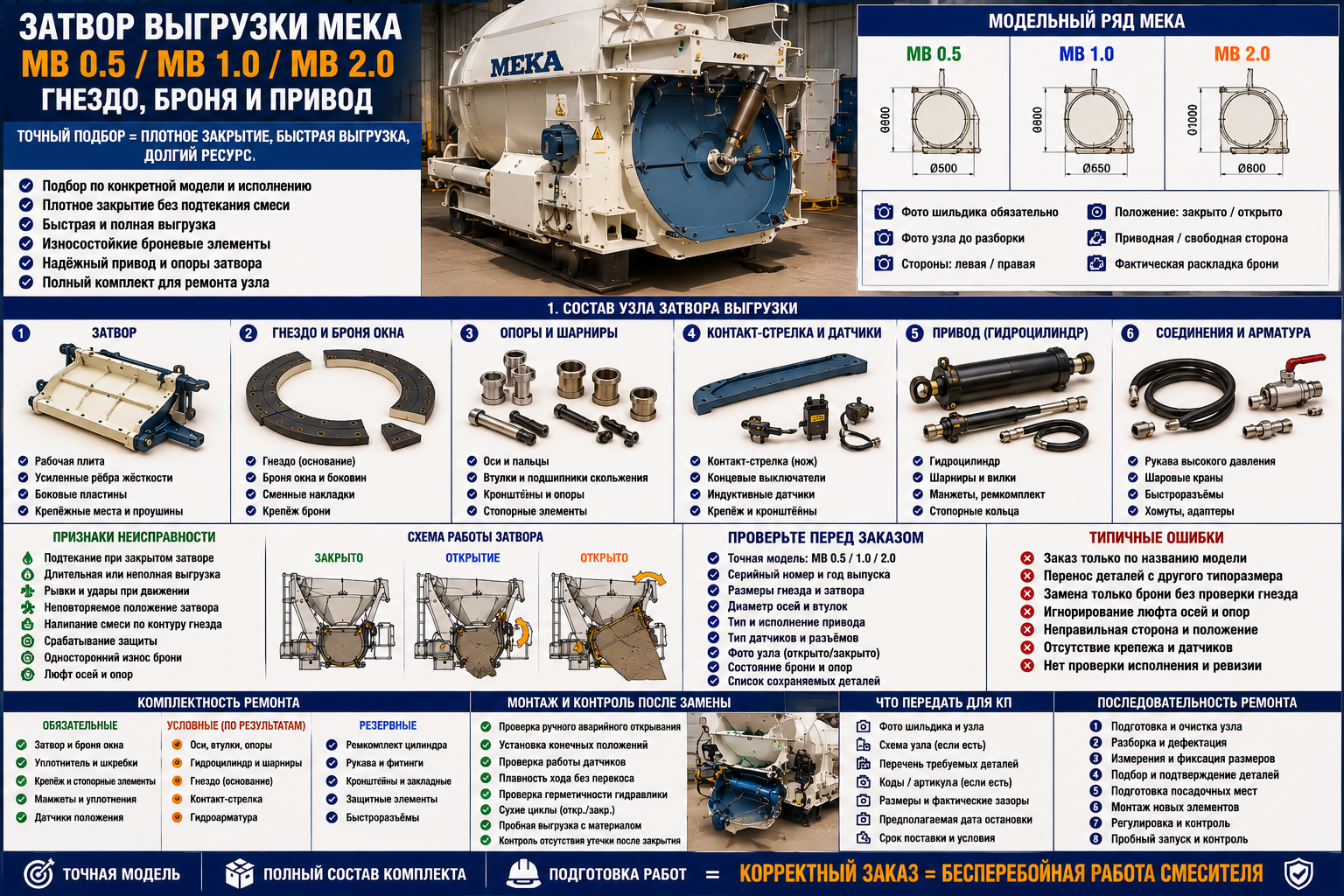

Затвор выгрузки MEKA MB 0.5, MB 1.0 и MB 2.0: гнездо, броня и привод

Затвор выгрузки MEKA MB 0.5, MB 1.0 и MB 2.0: гнездо, броня и привод — это практическая задача по восстановлению конкретных узлов, а не подбор обезличенных деталей «на смеситель». В одновальных MEKA MB выгрузной узел определяет не только скорость опорожнения, но и стабильность всего цикла. Неплотное закрытие вызывает утечку цементного молока, перекос повышает нагрузку на привод, а изношенное гнездо создаёт налипание и неполную выгрузку. При этом детали MB 0.5, MB 1.0 и MB 2.0 нельзя объединять только по одинаковому назначению.

Для одновальные бетоносмесители MEKA MB 0.5, MB 1.0 и MB 2.0 приоритетом является затвор выгрузки, гнездо, броня окна, опоры, контактные элементы и привод. Решение принимают после дефектации: одинаковый симптом может быть вызван как износом основной детали, так и повреждением посадки, перекосом, недостаточной смазкой, неправильной регулировкой или сохранённым изношенным сопряжением.

До запроса цены и сроков полезно разложить ремонт по функциональным позициям. Это исключает смешение брони, смесительной группы, привода и корпусных деталей, а также помогает понять, какие элементы необходимо заказывать комплектно.

• сам затвор и его рабочая поверхность
• гнездо выгрузки и броня, формирующие контур закрытия
• фиксирующие опоры, оси, втулки и шарнирные элементы
• контакт-стрелка, концевые датчики и элементы подтверждения положения
• гидравлический или механический привод с соединительными деталями

Для моделей MB 0.5, MB 1.0 и MB 2.0 названия деталей могут повторяться, но геометрия, сторона установки, количество элементов и исполнение крепления уточняются отдельно. Даже совпадающее обозначение узла не является подтверждением взаимозаменяемости между типоразмерами или ревизиями.

Основные признаки, которые требуют проверки узла: подтекание при закрытом затворе, длительная выгрузка, рывок при старте движения, неповторяемое конечное положение, срабатывание защиты, налипание вокруг гнезда и односторонняя выработка брони. По одному симптому нельзя сразу назначать деталь к замене. Сначала смеситель очищают, фиксируют положение рабочих элементов и проверяют, где именно возникает люфт, контакт, утечка или перегрузка.

Износ оценивают не только визуально. Для броневых и рабочих деталей измеряют остаточную толщину, отверстия, посадочные поверхности и зазоры. Для валов и опор проверяют биение и люфт. Для приводных элементов — состояние зубьев, шпонок, муфт, подшипников и креплений. Для уплотнений — дорожку вала, защитные втулки, фактическую подачу смазки и наличие загрязнения внутри опоры.

Полезно составить простую ведомость: позиция, состояние, измеренный размер, решение «замена / контроль / оставить», необходимый крепёж и примечание по монтажу. Такая ведомость снижает риск, что после разборки обнаружится недостающая прокладка, втулка, полукольцо или ответная деталь, без которой основной элемент невозможно установить корректно.

Для точного подбора нужны: точная модель MB; код затвора или гнезда; размеры окна; положение и тип привода; диаметр оси; исполнение датчика; форма броневых элементов; фотографии закрытого и открытого положения. Чем крупнее и сложнее узел, тем опаснее использовать только фотографию снятой детали. Фото помогает сопоставить форму, но не подтверждает размеры, материал, ревизию и положение внутри сборки.

По MEKA важно сохранять исходное написание модели и не объединять детали разных серий ради удобства заказа. Если официальный каталожный номер отсутствует или не подтверждён, позицию описывают по модели, узлу, стороне, размерам и фактическому исполнению. Неподтверждённый код не следует выдавать за официальный артикул.

Для симметричных деталей дополнительно отмечают, с какой стороны ведётся наблюдение: со стороны привода, со свободной стороны, по ходу материала или по схеме производителя. Формулировки «левая» и «правая» без точки отсчёта создают высокий риск ошибки, особенно когда деталь выглядит зеркально и может физически устанавливаться в неправильном положении.

Если гнездо деформировано или ось имеет люфт, новая броня затвора не восстановит прилегание. Комплект ремонта формируют после проверки геометрии корпуса и шарниров. Одновременно оценивают уплотнитель, крепёж, опоры и датчики, чтобы исключить повторную остановку из-за сохранённой изношенной мелочи.

К основной детали обычно добавляют крепёж, стопорные элементы, прокладки, защитные кольца, смазочные материалы и детали, которые снимаются с разрушением или имеют ограниченный ресурс повторного монтажа. При этом не нужно автоматически менять весь смеситель «по кругу»: комплектность определяется фактическим состоянием и требованиями производителя.

Парные или соседние позиции проверяют одновременно. Если одна сторона изношена значительно сильнее, выясняют причину: нарушение геометрии, неправильный порядок загрузки, перекос, недостаточная смазка, повреждение опоры или локальный поток материала. Без устранения причины новая деталь может повторить тот же профиль износа.

После сборки задают конечные положения, проверяют ручное аварийное открытие, работу датчиков и равномерность хода. Затем проводят несколько сухих циклов и пробную выгрузку. Контролируют время открытия, отсутствие удара, полноту опорожнения и отсутствие утечки после закрытия.

Крепёж затягивают по принятой последовательности, без попытки притянуть деталь через затвердевшую смесь, перекошенную прокладку или деформированное основание. После первых рабочих циклов узел осматривают повторно: проверяют затяжку, следы контакта, температуру, утечки, работу датчиков и отсутствие нештатного шума.

Результаты ремонта стоит зафиксировать: фотографии до и после, установленные позиции, подтверждённые номера, измеренные зазоры и дата запуска. При следующем обслуживании это позволит быстрее определить динамику износа и подготовить заказ без повторного восстановления истории оборудования.

• заказ только по названию модели без серийного номера и исполнения
• перенос артикула с похожего типоразмера без подтверждения документацией
• замена расходной детали без проверки посадки и ответного элемента
• смешение брони корпуса, защиты рычага и деталей смесительной группы
• игнорирование стороны установки, направления вращения и положения на схеме
• отсутствие крепежа, прокладок и смежных деталей в комплекте остановочного ремонта

Особенно рискованно ориентироваться на старую деталь, если смеситель уже ремонтировался с заменой узла или модернизацией. Фактически установленное исполнение может отличаться от первоначального каталога, поэтому шильдик, история ремонта и фотографии сборки рассматриваются вместе.

Для запроса по MB 0.5, MB 1.0 и MB 2.0 достаточно собрать технический пакет: фото шильдика, общий вид узла, крупные планы износа, перечень нужных деталей, известные номера, размеры и требуемый срок поставки. Если планируется остановочный ремонт, отдельно указывают предполагаемую дату остановки и допустимую продолжительность простоя.

По этим данным можно разделить позиции на подтверждённые, требующие сверки и дополнительные по результатам дефектации. Коммерческое предложение тогда отражает реальный объём работ, а не случайный набор деталей. Для срочной поставки полезно заранее определить критические элементы, без которых запуск невозможен, и резервные позиции, которые можно заменить во вторую очередь.

Затвор выгрузки MEKA MB 0.5, MB 1.0 и MB 2.0: гнездо, броня и привод требует последовательности: идентификация модели, дефектация сопряжений, проверка стороны и позиции, определение комплектности, подтверждение номера и контроль монтажа. Такой подход сокращает риск несовместимости, повторного износа и незапланированной остановки после ремонта.
