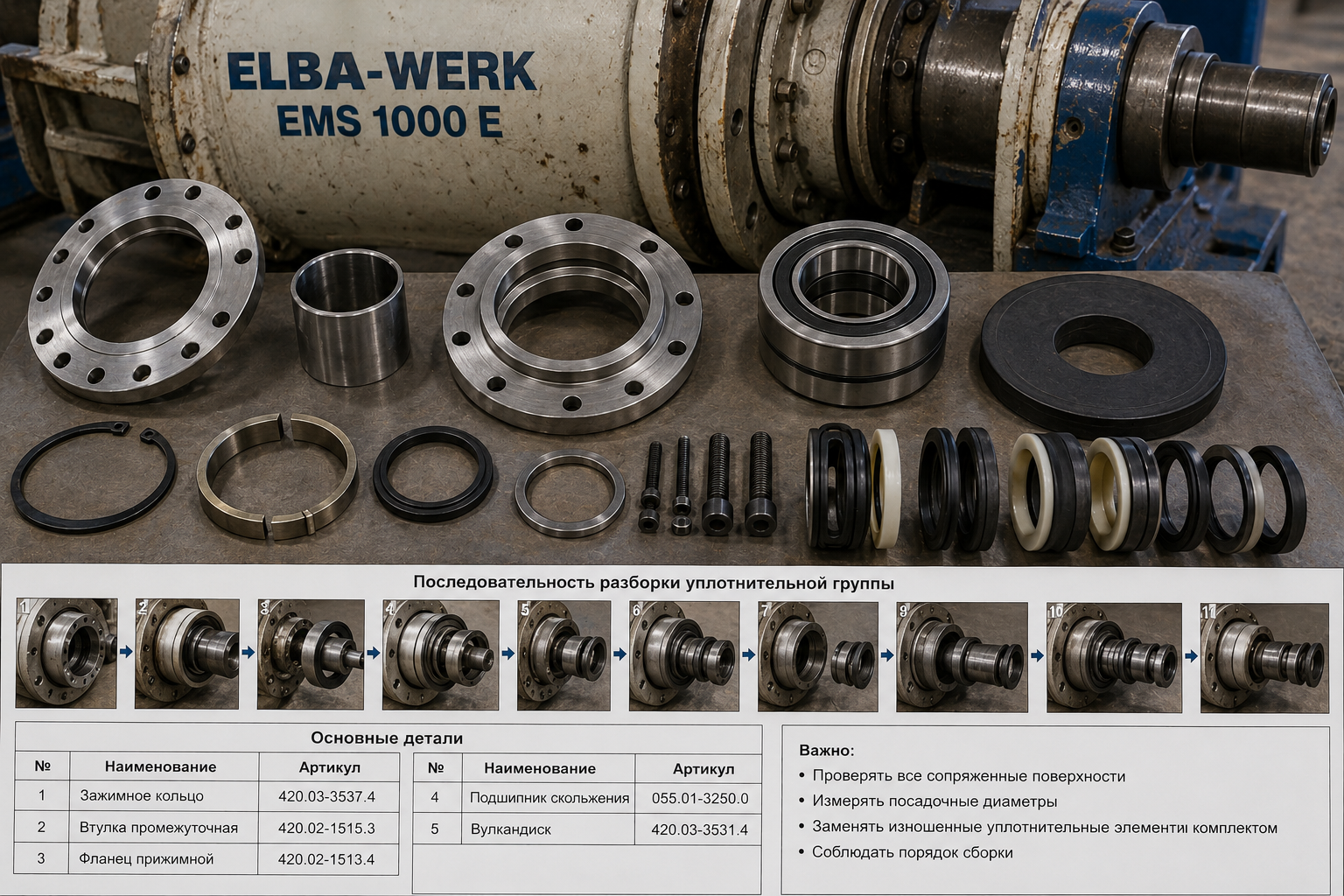

Уплотнительная группа ELBA-WERK EMS 1000 E состоит из металлических и эластомерных элементов, которые задают положение вала и защищают подшипниковую опору от цементного молочка.
В состав входят прижимные и промежуточные фланцы, втулки, зажимные и стопорные кольца, подшипник и вулкандиск. Замена одной мягкой детали без проверки сопряжений обычно не решает причину течи.
Подтверждение модели и фактического исполнения
Подбор начинают с подтверждения модели ELBA-WERK EMS 1000 E, данных шильдика и фактического исполнения оборудования. Серийный номер, год выпуска и история ремонтов важны: привод, вал, корпус или уплотнение могли заменяться ранее, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление и сторону установки. Для одновального бетоносмесителя визуальное сходство не считается подтверждением совместимости.
Порядок разборки
Детали маркируют и фотографируют по слоям. Похожие по форме кольца и фланцы выполняют разные функции.
Ориентацию и сторону фиксируют до очистки, чтобы сохранить порядок сборки.
Кольцо 420.03-3537.4
Зажимное кольцо удерживает элементы на валу. Проверяют посадку, следы проворачивания и деформацию.
Недостаточная фиксация вызывает осевое смещение и неравномерный износ.
Втулка 420.02-1515.3
Промежуточная втулка задаёт рабочее положение пакета. Измеряют диаметр, торцы и овальность.
Задиры и износ изменяют зазор, поэтому деталь оценивают измерением, а не визуально.
Фланец 420.02-1513.4
Прижимной фланец передаёт усилие на уплотнение. Плоскость и отверстия должны сохранять геометрию.
Деформация создаёт неравномерное поджатие и локальную течь.
Подшипник и вулкандиск
Подшипник 055.01-3250.0 определяет положение вала. Люфт или перегрев разрушают уплотнение.
Вулкандиск 420.03-3531.4 проверяют на трещины, расслоение и потерю упругости.
Дефектация сопряжённых деталей
Разборку используют не только для демонтажа, но и для технической фиксации. Детали раскладывают в последовательности снятия, отмечают стороны, фотографируют посадочные места и измеряют люфты. Повреждения корпуса и крепежа заносят в ведомость отдельно.
Такой порядок помогает отличить первичную неисправность от последствий. Например, перегрузка привода может быть вызвана контактом рабочих органов с деформированной футеровкой.
Узлы, которые нужно включить в проверку
Для ELBA-WERK EMS 1000 E ведомость ремонта следует разделить на функциональные группы. Так проще проверить комплектность, сторону установки и порядок работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- зажимные и стопорные элементы
- промежуточные втулки
- прижимные фланцы
- подшипниковая опора
- вулкандиск и рабочая поверхность вала
Планирование ремонта и поставки
Объём ремонта определяют по измерениям и остаточному ресурсу. Деталь, которая формально ещё пригодна, может не дожить до следующей доступной остановки, особенно при интенсивной сменной работе.
В ведомости рядом с каждой позицией указывают риск отказа: утечку, потерю зазора, перегрузку привода, повреждение корпуса или нарушение выгрузки. Это помогает расставить приоритеты.
Ошибки, которые увеличивают срок ремонта
Первая ошибка — заказ по общему названию без артикула, стороны и узла. Вторая — повторное использование повреждённого крепежа и уплотнений. Третья — установка новой детали в изношенное сопряжение без восстановления посадки.
Размеры также не являются единственным критерием. Профиль, направление, материал, отверстия и присоединительное исполнение могут отличаться при одинаковых основных габаритах.
Если совместимость не подтверждена, позицию отмечают как требующую сверки. Артикул или применяемость не следует додумывать ради заполнения заявки.
Что передать для подбора и расчёта КП
Для технического подбора по ELBA-WERK EMS 1000 E нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
При отсутствии подтверждённого кода позицию сверяют по модели, узлу, фотографии, размерам и старой документации. В запросе отдельно указывают, нужна одна деталь, комплект на сторону или набор на весь ремонт.
- фото последовательности разборки
- артикулы и размеры
- состояние вала
- модель и история ремонта
- требуемый состав комплекта
Формирование складского ЗИП
Для ELBA-WERK EMS 1000 E складской резерв разделяют на критичные расходные элементы и крупные детали под плановый заказ. Уплотнения, крепёж, кольца, пальцы и втулки обычно целесообразно держать в оперативном запасе.
История замен позволяет определить реальный ресурс для конкретного заполнителя, режима работы и качества мойки. В журнале фиксируют дату установки, число циклов, причину снятия и состояние соседних деталей.
Входной контроль поставки
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию.
Если деталь не совпадает с согласованным артикулом или схемой, её не дорабатывают на площадке без технического подтверждения. Самовольное изменение отверстий, толщины или посадки может нарушить ресурс узла.
Контроль после ремонта
Перед подачей смеси проверяют вращение без нагрузки, работу привода и выгрузки, наличие смазки и отсутствие посторонних звуков. Первый рабочий цикл проводят с контролем тока двигателя, вибрации и герметичности.
Контрольная остановка после нескольких циклов позволяет выявить ослабление крепежа или неправильную посадку до того, как дефект приведёт к серьёзному повреждению.
Как оценить повторное использование металлических деталей
Фланцы, втулки и кольца ELBA-WERK EMS 1000 E допускают повторное использование только после измерений. Проверяют биение, плоскостность, диаметры посадок и отсутствие выработки. Следы коррозии или проворачивания в посадке могут быть критичнее общего внешнего состояния.
Решение по каждой детали заносят в ведомость: пригодна без ремонта, требует восстановления по подтверждённым размерам или подлежит замене. Нельзя оставлять формулировку «визуально нормальная» без контрольных замеров, если элемент задаёт положение уплотнительного пакета.
Подготовка вала и корпуса
Перед сборкой вал очищают и измеряют в зоне работы уплотнения минимум в нескольких сечениях. Канавка от старой кромки, овальность или задир создают путь для утечки и быстро повреждают новый вулкандиск или манжету. Корпус проверяют на соосность и состояние каналов смазки.
Если требуется восстановление поверхности, способ ремонта согласуют до заказа уплотнения, поскольку итоговый диаметр влияет на совместимость. После монтажа контролируют отсутствие осевого смещения и равномерное поджатие пакета.
Контрольная ведомость перед заказом
Для ELBA-WERK EMS 1000 E итоговую ведомость ремонта следует собирать по функциональным узлам, а не по порядку обнаружения дефектов. В отдельные строки выносят зажимные и стопорные элементы, промежуточные втулки, прижимные фланцы. Напротив каждой позиции указывают сторону, количество, подтверждённый артикул, фактический размер и состояние сопряжения.
Такой формат позволяет проверить, достаточно ли деталей для полной сборки. Если одна позиция пока не подтверждена, её отмечают как требующую сверки и не заменяют предположительным кодом. До размещения заказа ведомость сопоставляют с фотографиями и последовательностью ремонтных операций.
К запросу прикладывают: фото последовательности разборки, артикулы и размеры, состояние вала, модель и история ремонта. При получении предложения сравнивают не только цену, но и состав комплекта, наличие крепежа, подтверждение стороны и срок поставки каждой позиции.
Итог
Запчасти для ELBA-WERK EMS 1000 E нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и стороны, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
