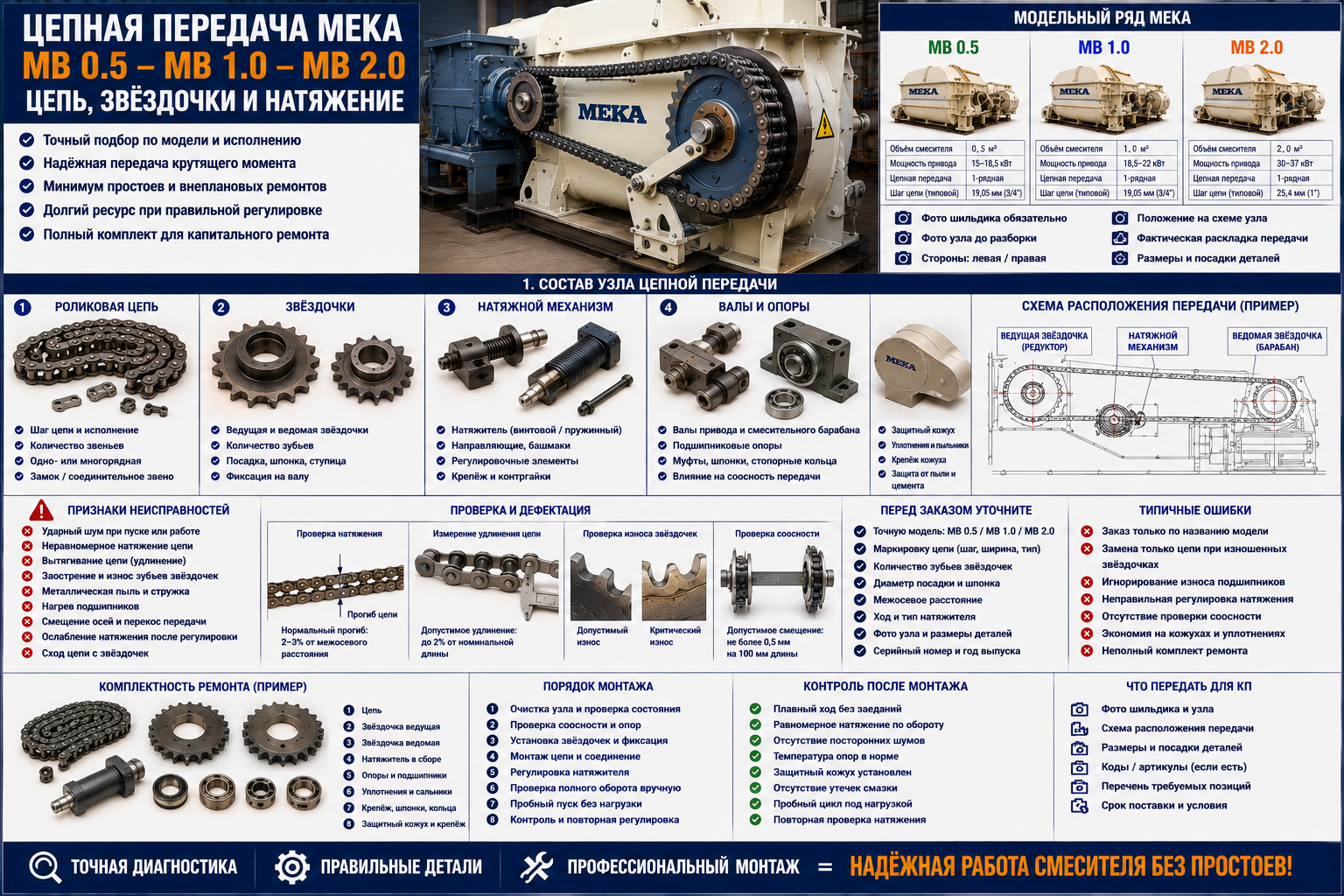

Цепная передача MEKA MB 0.5–2.0: цепь, звёздочки и натяжение

Цепная передача MEKA MB 0.5–2.0: цепь, звёздочки и натяжение — это практическая задача по восстановлению конкретных узлов, а не подбор обезличенных деталей «на смеситель». Цепная передача может продолжать вращать вал даже при критическом износе, поэтому неисправность часто замечают только после скачков нагрузки, шума или схода цепи. Для MEKA MB 0.5, MB 1.0 и MB 2.0 важно оценивать передачу как систему: цепь, обе звёздочки, натяжение, соосность, опоры валов и защитный кожух. Замена одной растянутой цепи на изношенные зубья ускоряет повторный отказ.

Для одновальные бетоносмесители MEKA MB 0.5, MB 1.0 и MB 2.0 приоритетом является цепная передача, ведущая и ведомая звёздочки, натяжной механизм, валы, подшипники и защитные элементы. Решение принимают после дефектации: одинаковый симптом может быть вызван как износом основной детали, так и повреждением посадки, перекосом, недостаточной смазкой, неправильной регулировкой или сохранённым изношенным сопряжением.

До запроса цены и сроков полезно разложить ремонт по функциональным позициям. Это исключает смешение брони, смесительной группы, привода и корпусных деталей, а также помогает понять, какие элементы необходимо заказывать комплектно.

• роликовая цепь с конкретным шагом, шириной и исполнением
• ведущая и ведомая звёздочки с посадками, шпонками и фиксацией
• механизм натяжения, направляющие и регулировочные элементы
• валы, подшипниковые опоры и соединения, влияющие на соосность
• кожух, уплотнения и защита передачи от пыли и цементного загрязнения

Для моделей MB 0.5, MB 1.0 и MB 2.0 названия деталей могут повторяться, но геометрия, сторона установки, количество элементов и исполнение крепления уточняются отдельно. Даже совпадающее обозначение узла не является подтверждением взаимозаменяемости между типоразмерами или ревизиями.

Основные признаки, которые требуют проверки узла: ударный шум при запуске, неравномерное натяжение по обороту, вытягивание цепи, заострённые зубья, металлическая пыль, нагрев подшипника, смещение звёздочек и повторное ослабление регулировки. По одному симптому нельзя сразу назначать деталь к замене. Сначала смеситель очищают, фиксируют положение рабочих элементов и проверяют, где именно возникает люфт, контакт, утечка или перегрузка.

Износ оценивают не только визуально. Для броневых и рабочих деталей измеряют остаточную толщину, отверстия, посадочные поверхности и зазоры. Для валов и опор проверяют биение и люфт. Для приводных элементов — состояние зубьев, шпонок, муфт, подшипников и креплений. Для уплотнений — дорожку вала, защитные втулки, фактическую подачу смазки и наличие загрязнения внутри опоры.

Полезно составить простую ведомость: позиция, состояние, измеренный размер, решение «замена / контроль / оставить», необходимый крепёж и примечание по монтажу. Такая ведомость снижает риск, что после разборки обнаружится недостающая прокладка, втулка, полукольцо или ответная деталь, без которой основной элемент невозможно установить корректно.

Для точного подбора нужны: модель смесителя; маркировка цепи; число зубьев; диаметр и тип посадки; шпонка; межосевое расстояние; диапазон натяжителя; направление и положение звёздочек; фотографии передачи до разборки. Чем крупнее и сложнее узел, тем опаснее использовать только фотографию снятой детали. Фото помогает сопоставить форму, но не подтверждает размеры, материал, ревизию и положение внутри сборки.

По MEKA важно сохранять исходное написание модели и не объединять детали разных серий ради удобства заказа. Если официальный каталожный номер отсутствует или не подтверждён, позицию описывают по модели, узлу, стороне, размерам и фактическому исполнению. Неподтверждённый код не следует выдавать за официальный артикул.

Для симметричных деталей дополнительно отмечают, с какой стороны ведётся наблюдение: со стороны привода, со свободной стороны, по ходу материала или по схеме производителя. Формулировки «левая» и «правая» без точки отсчёта создают высокий риск ошибки, особенно когда деталь выглядит зеркально и может физически устанавливаться в неправильном положении.

Цепь и звёздочки оценивают совместно. При выраженном профиле износа зубьев устанавливать только новую цепь нецелесообразно. До сборки проверяют биение валов, подшипники, крепления редуктора и жёсткость основания. Натяжитель должен иметь рабочий запас регулировки, а не находиться у крайнего положения сразу после монтажа.

К основной детали обычно добавляют крепёж, стопорные элементы, прокладки, защитные кольца, смазочные материалы и детали, которые снимаются с разрушением или имеют ограниченный ресурс повторного монтажа. При этом не нужно автоматически менять весь смеситель «по кругу»: комплектность определяется фактическим состоянием и требованиями производителя.

Парные или соседние позиции проверяют одновременно. Если одна сторона изношена значительно сильнее, выясняют причину: нарушение геометрии, неправильный порядок загрузки, перекос, недостаточная смазка, повреждение опоры или локальный поток материала. Без устранения причины новая деталь может повторить тот же профиль износа.

После установки проверяют соосность линейкой или измерительным инструментом, задают натяжение по технической документации, проворачивают передачу полный оборот и убеждаются, что натяжение не меняется скачком. Первый пуск выполняют кратковременно, затем осматривают след контакта, температуру опор и повторно контролируют крепёж.

Крепёж затягивают по принятой последовательности, без попытки притянуть деталь через затвердевшую смесь, перекошенную прокладку или деформированное основание. После первых рабочих циклов узел осматривают повторно: проверяют затяжку, следы контакта, температуру, утечки, работу датчиков и отсутствие нештатного шума.

Результаты ремонта стоит зафиксировать: фотографии до и после, установленные позиции, подтверждённые номера, измеренные зазоры и дата запуска. При следующем обслуживании это позволит быстрее определить динамику износа и подготовить заказ без повторного восстановления истории оборудования.

• заказ только по названию модели без серийного номера и исполнения
• перенос артикула с похожего типоразмера без подтверждения документацией
• замена расходной детали без проверки посадки и ответного элемента
• смешение брони корпуса, защиты рычага и деталей смесительной группы
• игнорирование стороны установки, направления вращения и положения на схеме
• отсутствие крепежа, прокладок и смежных деталей в комплекте остановочного ремонта

Особенно рискованно ориентироваться на старую деталь, если смеситель уже ремонтировался с заменой узла или модернизацией. Фактически установленное исполнение может отличаться от первоначального каталога, поэтому шильдик, история ремонта и фотографии сборки рассматриваются вместе.

Для запроса по MB 0.5, MB 1.0 и MB 2.0 достаточно собрать технический пакет: фото шильдика, общий вид узла, крупные планы износа, перечень нужных деталей, известные номера, размеры и требуемый срок поставки. Если планируется остановочный ремонт, отдельно указывают предполагаемую дату остановки и допустимую продолжительность простоя.

По этим данным можно разделить позиции на подтверждённые, требующие сверки и дополнительные по результатам дефектации. Коммерческое предложение тогда отражает реальный объём работ, а не случайный набор деталей. Для срочной поставки полезно заранее определить критические элементы, без которых запуск невозможен, и резервные позиции, которые можно заменить во вторую очередь.

Цепная передача MEKA MB 0.5–2.0: цепь, звёздочки и натяжение требует последовательности: идентификация модели, дефектация сопряжений, проверка стороны и позиции, определение комплектности, подтверждение номера и контроль монтажа. Такой подход сокращает риск несовместимости, повторного износа и незапланированной остановки после ремонта.
