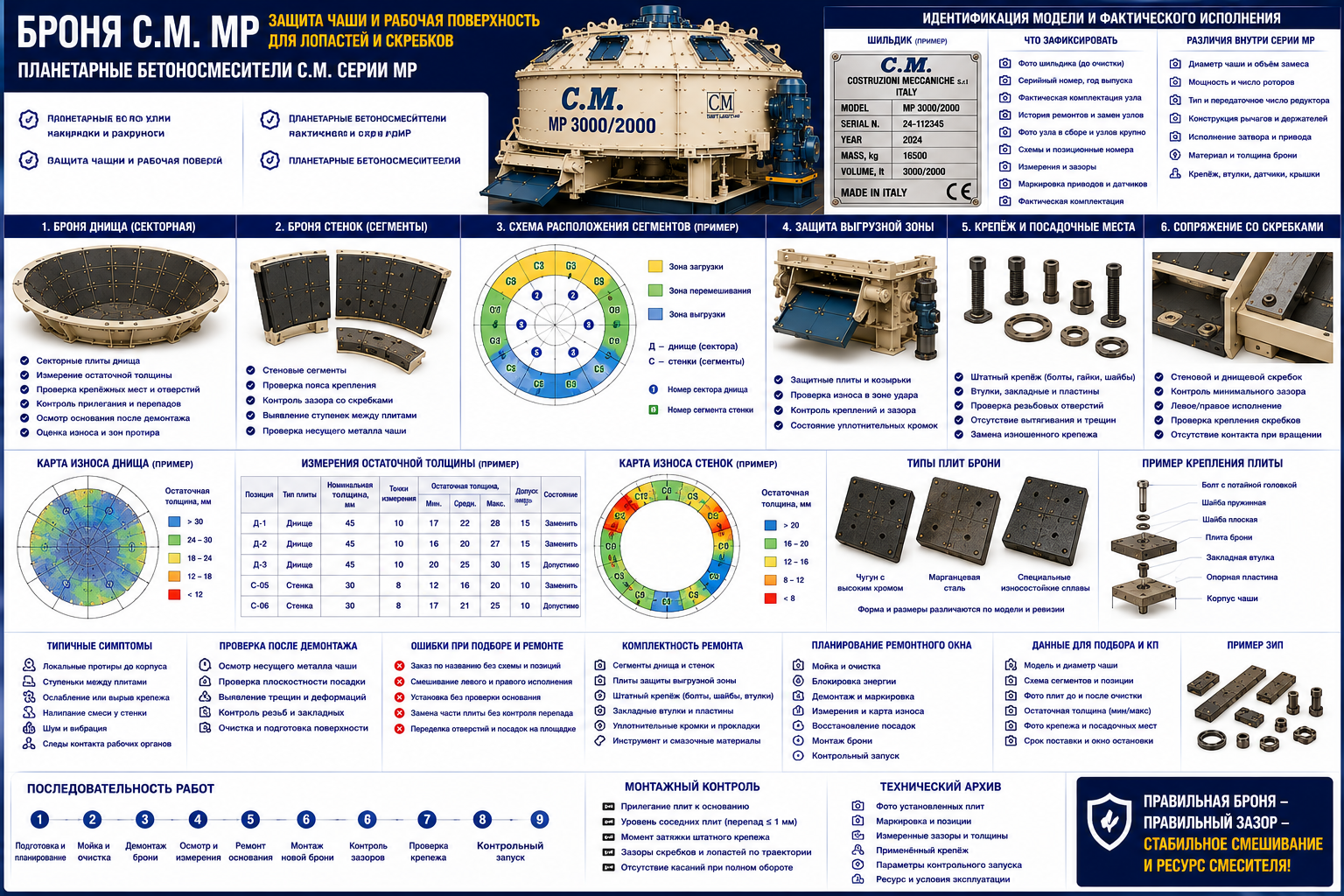

Броня C.M. MP: днище, стенки и карта износа

Броня C.M. MP защищает чашу и одновременно формирует рабочую поверхность для лопастей и скребков.

планетарных бетоносмесителей C.M. серии MP относится к планетарным бетоносмесителям C.M. серии MP. При подборе учитывают центральную кинематику, положение рабочих органов, геометрию чаши и исполнение выгрузки. Одинаковое коммерческое название не подтверждает совместимость между разными размерами и ревизиями.

Идентификация начинается со шильдика, серийного номера, года выпуска и фотографий фактически установленного узла. Если редуктор, ротор, затвор или система безопасности уже менялись, исходная спецификация может не совпадать с текущей комплектацией. Маркировку фиксируют до очистки, затем снимают контрольные размеры.

Для планетарных бетоносмесителей C.M. серии MP особенно важны секторная футеровка днища, стеновые плиты, защита выгрузной зоны и штатный крепёж. Каждая позиция должна быть привязана к месту установки, стороне, направлению движения и сопряжённой детали. Без этой привязки внешне похожие элементы могут иметь другой угол, отверстия, высоту или монтажное исполнение.

Секторные плиты днища воспринимают давление массы смеси и прямой абразивный контакт. Толщину измеряют в нескольких точках, а основание после демонтажа проверяют на трещины и деформацию.

При дефектации этого узла проверяют не только саму деталь, но и посадку, крепёж, соседние элементы и причину нагрузки. Новый компонент не должен компенсировать перекос, выработку основания или неправильный зазор. Решение о замене принимают после измерений и сопоставления с рабочей схемой.

Стеновые сегменты взаимодействуют с периферийными скребками. Износ увеличивает зазор, а новая плита рядом со старой способна создать ступеньку и ударную нагрузку.

При дефектации этого узла проверяют не только саму деталь, но и посадку, крепёж, соседние элементы и причину нагрузки. Новый компонент не должен компенсировать перекос, выработку основания или неправильный зазор. Решение о замене принимают после измерений и сопоставления с рабочей схемой.

Для каждой позиции записывают исходную и остаточную толщину, число циклов и состояние крепёжных мест. Ослабленная плита разрушает посадку и ускоряет повреждение корпуса.

При дефектации этого узла проверяют не только саму деталь, но и посадку, крепёж, соседние элементы и причину нагрузки. Новый компонент не должен компенсировать перекос, выработку основания или неправильный зазор. Решение о замене принимают после измерений и сопоставления с рабочей схемой.

Условия эксплуатации планетарных бетоносмесителей C.M. серии MP фиксируют отдельно: тип смеси, максимальную фракцию, содержание мелких компонентов, наличие фибры или пигмента, продолжительность цикла и число смен. Эти данные объясняют различия в износе и помогают не переносить ресурс деталей с другой площадки без поправки на рецептуру.

Последовательность загрузки также влияет на нагрузку. Удар крупного заполнителя в одну зону, сухое перемешивание с недостаточной влажностью или длительное налипание создают локальную выработку. Поэтому при повторяющемся отказе проверяют не только металл, но и технологический цикл, мойку и настройки автоматики.

Для измерений по теме «Броня C.M. MP: днище, стенки и карта износа» используют карту позиций. Остаточную толщину, диаметр, люфт и зазор записывают в одной системе координат, привязанной к приводу и выгрузке. Фотографии выполняют с масштабом и номером позиции, чтобы их можно было сопоставить с ведомостью.

Измерительный результат должен содержать не только номинал, но и фактическое отклонение. Значение зазора без указания положения ротора малоинформативно, поскольку планетарный механизм проходит несколько зон чаши. Минимум и максимум фиксируют по полной траектории и сравнивают между рабочими группами.

Типичные симптомы для этой темы: локальные протиры, ступеньки между сегментами, ослабление крепежа, налипание и следы контакта рабочих органов. Дистанционно они указывают только направление проверки. Окончательный вывод делают после очистки, измерения люфтов и зазоров, осмотра следов контакта, состояния смазки и проверки работы без материала.

Дефектную ведомость составляют по позициям. Для каждой строки указывают узел, модель, маркировку, количество, состояние, решение и сопряжённые детали. Отдельно отмечают подтверждённый артикул, код поставщика или отсутствие надёжной идентификации. Код, найденный только в названии, не используют для автоматического заказа.

Распространённая ошибка — заказывать наиболее заметно изношенную деталь и оставлять без проверки соседние элементы. В результате новый компонент получает неправильную опору или работает с увеличенным перепадом. Вторая ошибка — объединять левое, правое и промежуточное исполнение под одним названием без схемы.

Нельзя изменять отверстия, угол, толщину или посадку детали на площадке только ради быстрой установки. Такая доработка способна нарушить баланс, прочность и траекторию. Если поставленная позиция не совпадает с согласованной спецификацией, несоответствие фиксируют до монтажа и возвращаются к технической сверке.

Комплектность для планетарных бетоносмесителей C.M. серии MP делят на обязательную, условную после вскрытия и резервную. Вместе с основными деталями учитывают крепёж, защитные кольца, прокладки, втулки, уплотнения, датчики и смазочные материалы. Дешёвый набор без вспомогательных элементов часто увеличивает простой и заставляет повторно разбирать узел.

Ведомость сравнивают с последовательностью разборки и сборки. Для каждой основной позиции указывают, какие сопряжённые детали должны быть проверены до установки. Это позволяет увидеть недостающий крепёж или расходный элемент ещё до остановки, а не после демонтажа оборудования.

Ремонтное окно планируют с учётом мойки, блокировки энергии, демонтажа крышек, маркировки, измерений, восстановления посадок, сборки и контрольного запуска. Для центральных и тяжёлых узлов заранее проверяют грузоподъёмность, точки строповки и доступ подъёмного оборудования.

К началу остановки должны быть готовы подтверждённые детали, инструмент, расходные материалы и резерв по наиболее вероятным результатам вскрытия. Это снижает риск, что разобранный смеситель останется в простое из-за отсутствующего кольца, пальца, нестандартного болта или кабельного ввода.

Для коммерческого предложения передают общий вид смесителя, шильдик, фотографии детали с обеих сторон, узел до разборки, размеры посадок и отверстий, требуемое количество и срок остановки. Полезны сборочный чертёж, позиционный номер, история прошлых ремонтов и информация о смеси, абразивности и числе смен.

Если артикул отсутствует или не подтверждён, его не восстанавливают предположительно по названию. Подбор выполняют по модели, сборочному чертежу, позиции, фотографии снятой детали и контрольным размерам. Для модернизированного оборудования приоритет имеет фактически установленный узел.

• модель и диаметр чаши
• схема расположения сегментов
• остаточная толщина плит
• материал и размеры крепежа
• состояние корпуса под футеровкой

Монтажный контроль включает прилегание плит к основанию, уровень соседних сегментов, штатный крепёж и зазоры всех рабочих органов. Перед подачей смеси механизм проворачивают или запускают без нагрузки, исключая касание и неправильное направление. После первых циклов проверяют ток, температуру, герметичность, затяжку крепежа и появление новых следов контакта.

Входной контроль выполняют до остановки оборудования. Сверяют маркировку, геометрию, сторону, количество и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на посадочные поверхности, эластомеры — на деформацию, редукторные элементы — на присоединительное исполнение.

Плановый ЗИП формируют по критичности и фактическому ресурсу, а не одинаковым количеством всех позиций. Быстроизнашиваемые рабочие элементы, крепёж, датчики и уплотнения держат в оперативном резерве. Крупные роторы, редукторы и корпусные детали планируют по диагностике и сроку поставки.

После ремонта результаты сохраняют в техническом архиве: фотографии установленных деталей, маркировки, измеренные зазоры, применённый крепёж и параметры контрольного запуска. Такой архив ускоряет следующий заказ и позволяет анализировать фактический ресурс по рецептурам и числу циклов.

Комплект брони C.M. MP формируют по карте износа конкретной чаши, а не одинаковым количеством каждой позиции. Правильный запрос связывает модель, конкретный узел, фактическую ревизию, измерения и требуемую комплектность. Это снижает риск несовместимости, позволяет заранее подготовить ремонтное окно и получить коммерческое предложение без лишних позиций.
