Карманная конвейерная лента для БСУ и крутонаклонных транспортеров до 90°

Карманные конвейерные ленты
Гофробортная лента для крутонаклонного и вертикального подъёма

Проектируем исполнение из базовой ленты, гофробортов и поперечных перегородок под материал, производительность, угол, высоту подъёма и компоновку конвейера.

400 гофроборт до, мм
360 перегородка до, мм
90° вертикальная трасса после расчёта
Это не стандартная лента одного типоразмера. Ширина, каркас, поперечная жёсткость, геометрия бортов, высота и шаг перегородок назначаются после расчёта всей конвейерной системы.
Система

Лента подбирается вместе с трассой

Проверяем загрузку, подъём, переходные участки, приводной и натяжной узлы, разгрузку и возвратную ветвь.

Геометрия

Борт и перегородка образуют карман

Размер кармана зависит от производительности, фракции, угла, скорости и допустимого заполнения без обратной просыпи.

Барабаны

Радиусы задают ресурс ленты

Минимальные диаметры барабанов и перегибов согласуются с каркасом, поперечной жёсткостью и высотой навесных элементов.

Конструкция карманной ленты

Каждый элемент рассчитывается как часть единой транспортной системы, а не выбирается отдельно.

01 Базовая лента Несущий каркас воспринимает тяговое усилие. Подбираются ширина, прочность, число прокладок, обкладки и поперечная жёсткость. основа системы
02 Гофроборта Боковые стенки удерживают материал на наклонном или вертикальном участке. Высота, шаг гофры и жёсткость зависят от трассы. высота до 400 мм
03 Поперечные перегородки Перегородки формируют карманы, воспринимают давление слоя и определяют объём материала между соседними секциями. высота до 360 мм
04 Крепление и стыковка Борта и перегородки соединяются с базовой лентой по утверждённой технологии. Стык проектируется с учётом монтажа и ремонта. горячая или холодная вулканизация

Проектная позиция каталога

Карточка используется для запроса расчёта, согласования чертежа и комплектации.

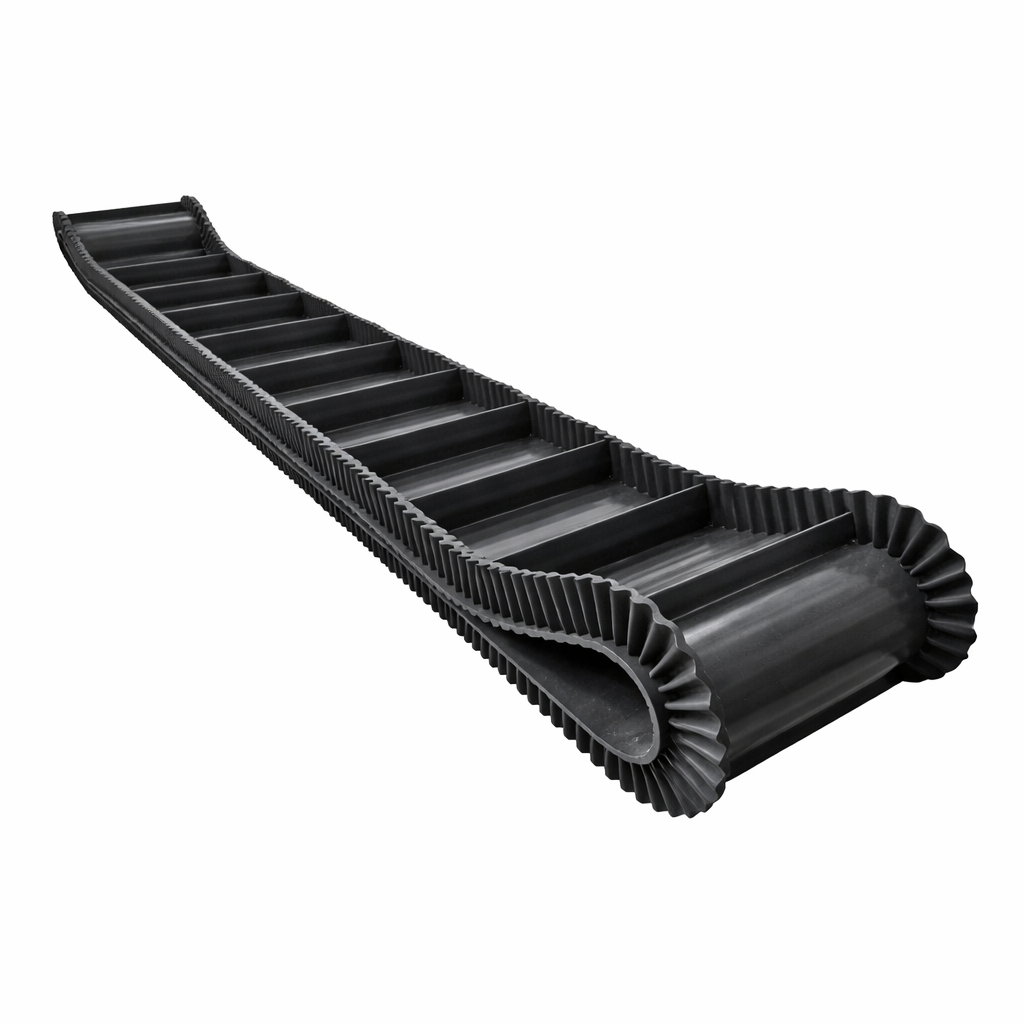

Карманная гофробортная конвейерная лента с поперечными перегородками
проектное исполнение Конвейерная лента (карманная) Гофробортная система для крутонаклонного и вертикального транспортирования сыпучих и кусковых материалов в ограниченном пространстве. Тип Гофробортная с поперечными перегородками Исполнение Проектное, под конкретную трассу Гофроборт до 400 мм Перегородка до 360 мм Температура от −25 °C до +60 °C Подбор по расчёту трассы Открыть карточку товара

Где применяется карманная система

крутонаклонный подъём Сокращение длины и площади трассы Карманы удерживают материал на подъёме, позволяя увеличить угол по сравнению с обычной гладкой или шевронной лентой.
вертикальный участок Подъём материала до 90° Вертикальная компоновка допустима только после проверки заполнения карманов, разгрузки, барабанов и динамических нагрузок.
ограниченная площадка Компактная передача между отметками Решение применяется, когда невозможно разместить длинный наклонный конвейер или требуется минимизировать строительный объём.
ограничение просыпи Материал удерживается внутри карманов Гофроборта и перегородки снижают боковую и обратную просыпь при корректной загрузке, скорости и степени заполнения.

Логика проектирования

Последовательность исключает подбор ленты только по ширине или фотографии старого изделия.

Этап 01 Материал и поток Определяются производительность, плотность, фракция, влажность, абразивность и налипание.
Этап 02 Геометрия трассы Фиксируются высота подъёма, угол, горизонтальные участки, перегибы и габаритные ограничения.
Этап 03 Карманы и лента Рассчитываются ширина, скорость, высота бортов, перегородки, шаг и несущий каркас.
Этап 04 Барабаны и монтаж Согласуются диаметры, натяжение, разгрузка, стык и способ монтажа на объекте.

Исходные данные для расчёта

Производительность Требуемый поток в т/ч или м³/ч, пиковая загрузка и режим работы по сменам.
Материал Насыпная плотность, максимальная фракция, влажность, температура, абразивность и склонность к налипанию.
Трасса Высота подъёма, угол, длина, переходные участки, перегибы и доступные габариты.
Монтаж Возможность поставить бесконечную ленту, условия стыковки на площадке, барабаны и натяжное устройство.

Критические проверки

1 Поперечная жёсткость Базовая лента не должна складываться под массой карманов и груза на переходных и вертикальных участках.
2 Диаметры барабанов Малый радиус повышает изгибные напряжения, разрушает каркас, борт и места крепления перегородок.
3 Переходы и свободные зоны Борта и перегородки должны проходить барабаны и направляющие без контакта, заломов и локального растяжения.
4 Разгрузка и очистка Материал должен полностью покидать карман до обратной ветви. Очиститель не должен повреждать перегородки и гофроборт.

Практические вопросы

Можно ли использовать карманную ленту на вертикальной трассе? Да, после расчёта заполнения карманов, скорости, геометрии переходов, барабанов, разгрузки и динамических нагрузок. Значение 90° не является подтверждением пригодности любого исполнения.
Как выбирают высоту гофроборта и перегородок? По требуемому объёму кармана, ширине ленты, фракции, углу, скорости и степени заполнения. Дополнительно проверяют свободный проход навесных элементов через барабаны и переходы.
Можно ли заменить старую ленту только по её ширине? Нет. Нужны каркас, прочность, обкладки, поперечная жёсткость, высота и шаг бортов, форма перегородок, длина контура, барабаны и способ стыковки.
Как поставляется лента? Исполнение согласуется по условиям объекта: бесконечная лента либо подготовка под монтажную стыковку на площадке. Решение зависит от габаритов, доступа, высоты профиля и оборудования для вулканизации.
Нужен расчёт карманной ленты под трассу? Направьте материал, производительность, максимальную фракцию, угол, высоту подъёма, схему трассы и данные по барабанам. Подготовим конфигурацию, чертёж и предложение. Отправить данные в MAX zakaz@mix-vostok.ru
