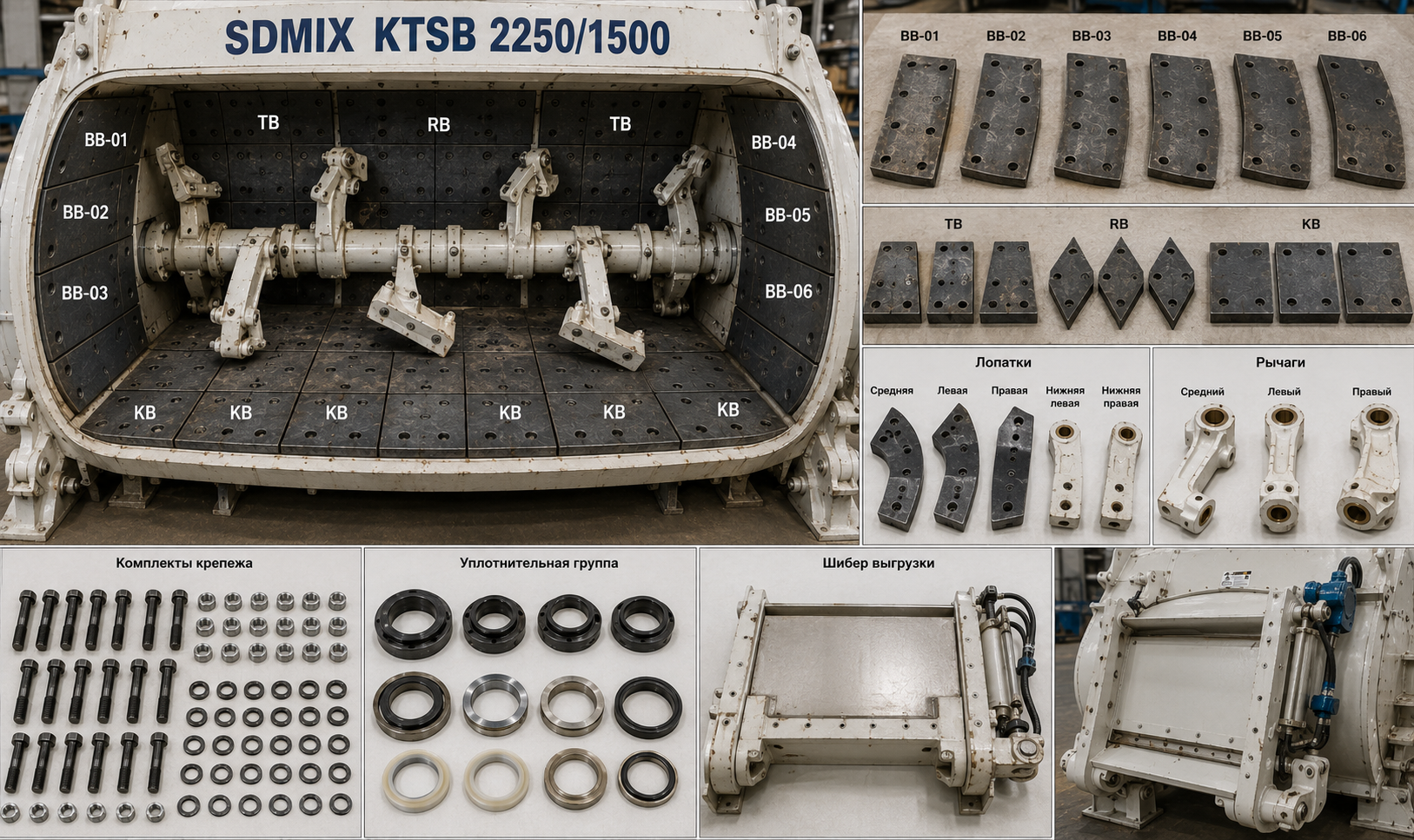

Номенклатура SDMIX KTSB 2250/1500 построена по позициям: BB, TB, RB и KB для брони, отдельные лопатки и рычаги по стороне, комплекты крепежа, уплотнение и шибер.
Полный ремонт требует ведомости, а не общего запроса «броня и лопатки». Количество и состав должны быть согласованы до КП.
Подтверждение модели и фактического исполнения
Подбор начинают с подтверждения модели SDMIX KTSB 2250/1500, данных шильдика и фактического исполнения оборудования. Серийный номер, год выпуска и история ремонтов важны: привод, вал, корпус или уплотнение могли заменяться ранее, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление и сторону установки. Для двухвального бетоносмесителя визуальное сходство не считается подтверждением совместимости.
Броня BB-01–BB-06
Шесть боковых позиций защищают разные зоны стенок. Их нельзя объединять в одну деталь.
Проверяют радиус, отверстия и состояние корпуса.
Броня TB, RB и KB
Трапециевидная, ромбическая и квадратная плиты выполняют разные функции.
Перепад высоты между новой и старой бронёй создаёт ударную нагрузку.
Лопатки по позиции
Средняя, левая, правая и нижние лопатки имеют своё направление.
Новая лопатка устанавливается только после проверки рычага и крепежа.
Рычаги и крепёж
Средний, левый и правый рычаги проверяют по отверстиям и деформации.
Комплекты болтов брони и лопаток считают по ведомости.
Уплотнение и шибер
Уплотнительная группа подбирается по стороне и состоянию вала.
Шибер проверяют по полному ходу, пальцам и геометрии сопряжений.
Дефектация сопряжённых деталей
Разборку используют не только для демонтажа, но и для технической фиксации. Детали раскладывают в последовательности снятия, отмечают стороны, фотографируют посадочные места и измеряют люфты. Повреждения корпуса и крепежа заносят в ведомость отдельно.
Такой порядок помогает отличить первичную неисправность от последствий. Например, перегрузка привода может быть вызвана контактом рабочих органов с деформированной футеровкой.
Узлы, которые нужно включить в проверку
Для SDMIX KTSB 2250/1500 ведомость ремонта следует разделить на функциональные группы. Так проще проверить комплектность, сторону установки и порядок работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- броня BB
- броня TB/RB/KB
- лопатки по стороне
- рычаги и крепёж
- уплотнение и шибер
Планирование ремонта и поставки
Объём ремонта определяют по измерениям и остаточному ресурсу. Деталь, которая формально ещё пригодна, может не дожить до следующей доступной остановки, особенно при интенсивной сменной работе.
В ведомости рядом с каждой позицией указывают риск отказа: утечку, потерю зазора, перегрузку привода, повреждение корпуса или нарушение выгрузки. Это помогает расставить приоритеты.
Ошибки, которые увеличивают срок ремонта
Первая ошибка — заказ по общему названию без артикула, стороны и узла. Вторая — повторное использование повреждённого крепежа и уплотнений. Третья — установка новой детали в изношенное сопряжение без восстановления посадки.
Размеры также не являются единственным критерием. Профиль, направление, материал, отверстия и присоединительное исполнение могут отличаться при одинаковых основных габаритах.
Если совместимость не подтверждена, позицию отмечают как требующую сверки. Артикул или применяемость не следует додумывать ради заполнения заявки.
Что передать для подбора и расчёта КП
Для технического подбора по SDMIX KTSB 2250/1500 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
При отсутствии подтверждённого кода позицию сверяют по модели, узлу, фотографии, размерам и старой документации. В запросе отдельно указывают, нужна одна деталь, комплект на сторону или набор на весь ремонт.
- фото камеры с нумерацией
- список позиций
- сторона лопаток
- количество болтов
- фото шибера и уплотнения
Формирование складского ЗИП
Для SDMIX KTSB 2250/1500 складской резерв разделяют на критичные расходные элементы и крупные детали под плановый заказ. Уплотнения, крепёж, кольца, пальцы и втулки обычно целесообразно держать в оперативном запасе.
История замен позволяет определить реальный ресурс для конкретного заполнителя, режима работы и качества мойки. В журнале фиксируют дату установки, число циклов, причину снятия и состояние соседних деталей.
Входной контроль поставки
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию.
Если деталь не совпадает с согласованным артикулом или схемой, её не дорабатывают на площадке без технического подтверждения. Самовольное изменение отверстий, толщины или посадки может нарушить ресурс узла.
Контроль после ремонта
Перед подачей смеси проверяют вращение без нагрузки, работу привода и выгрузки, наличие смазки и отсутствие посторонних звуков. Первый рабочий цикл проводят с контролем тока двигателя, вибрации и герметичности.
Контрольная остановка после нескольких циклов позволяет выявить ослабление крепежа или неправильную посадку до того, как дефект приведёт к серьёзному повреждению.
Контроль количества и обозначений
Перед заказом KTSB 2250/1500 составляют ведомость по каждому коду BB, TB, RB и KB. Для каждой строки указывают количество, толщину, сторону и состояние крепежа. Это особенно важно для боковой брони BB-01–BB-06: одинаковое общее число плит не заменяет правильного распределения по позициям.
Лопатки и рычаги записывают отдельно по стороне и расположению. Если комплект включает крепёж, в КП должен быть указан его состав и количество, чтобы одна недостающая группа болтов не остановила сборку.
Проверка шибера после замены футеровки
Изменение толщины брони около выгрузки может влиять на ход шибера. После монтажа плит механизм проверяют без смеси, измеряют прилегание и отсутствие контакта по всей траектории. При необходимости очищают и восстанавливают направляющие, но не дорабатывают новую броню произвольно.
На первом рабочем цикле контролируют герметичность, скорость выгрузки и налипание. Если шибер закрывается с ударом или остаётся щель, эксплуатацию прекращают до устранения перекоса.
Контрольная ведомость перед заказом
Для SDMIX KTSB 2250/1500 итоговую ведомость ремонта следует собирать по функциональным узлам, а не по порядку обнаружения дефектов. В отдельные строки выносят броня BB, броня TB/RB/KB, лопатки по стороне. Напротив каждой позиции указывают сторону, количество, подтверждённый артикул, фактический размер и состояние сопряжения.
Такой формат позволяет проверить, достаточно ли деталей для полной сборки. Если одна позиция пока не подтверждена, её отмечают как требующую сверки и не заменяют предположительным кодом. До размещения заказа ведомость сопоставляют с фотографиями и последовательностью ремонтных операций.
К запросу прикладывают: фото камеры с нумерацией, список позиций, сторона лопаток, количество болтов. При получении предложения сравнивают не только цену, но и состав комплекта, наличие крепежа, подтверждение стороны и срок поставки каждой позиции.
Итог
Запчасти для SDMIX KTSB 2250/1500 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и стороны, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
