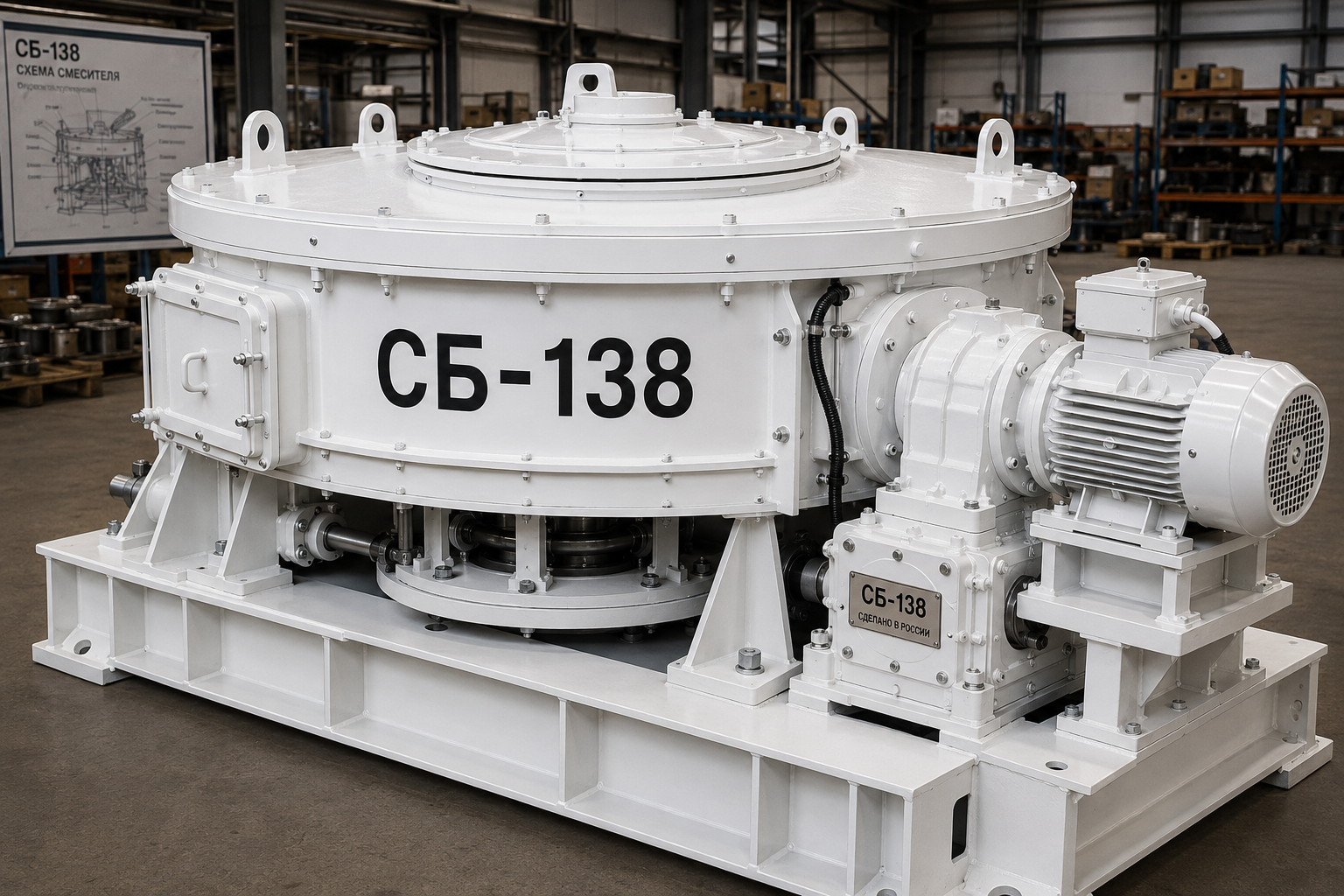

Для бетоносмесителя СБ-138 основным идентификатором запчасти является не только название, но и полный чертёжный номер. В номенклатуре встречаются близкие по назначению детали с индексами СБ-138А и СБ-138Б, а также разные исполнения узлов. Поэтому запрос «вал СБ-138» или «броня СБ» недостаточен для точной поставки.
В каталоге представлены корпус ротора СБ-138Б.63.100, вал СБ-138Б.47.070, лопастедержатели СБ-138Б.63.200, 63.300 и 63.400, корпус нижний СБ-138Б.47.001, крышка редуктора СБ-138Б.47.004, боковая броня СБ-138Б.61.005 и 61.005-01, броня стакана СБ-138Б.61.002 и броня дна СБ-138А.51.002. Эти обозначения нужно переносить в заявку полностью.
Приводная группа
Вал СБ-138Б.47.070 относится к силовым элементам привода. При его замене проверяют посадочные места, подшипники, шпонки, сопряжение с редуктором и следы проворачивания. Если повреждение вызвано люфтом или перекосом, установка нового вала без ремонта опор приведёт к повторному износу.
Корпус нижний, крышка редуктора, стакан и другие корпусные элементы определяют положение подшипников и защищают передачу. Трещины, деформация или разбитые посадки в корпусе нельзя компенсировать новым подшипником. Перед заказом детали очищают и проверяют размеры.
Ротор и лопастедержатели
Корпус ротора СБ-138Б.63.100 служит базой для смесительной группы. Лопастедержатели с индексами 63.200, 63.300 и 63.400 имеют разные позиции. Они не являются тремя названиями одной детали. Важно сохранить привязку к месту установки и проверить крепёж.
При износе отверстий держатель может изменить положение лопасти. Это влияет на зазор до брони и равномерность перемешивания. Если новая лопасть устанавливается на деформированный держатель, её кромка работает неправильно и быстрее изнашивается.
Броня СБ-138
Боковая броня, броня дна и броня стакана защищают разные зоны. Индексы 61.005 и 61.005-01 указывают на отдельные позиции, которые нельзя объединять без сверки чертежа. Для заказа фиксируют номер, количество и расположение.
При частичной замене оценивают соседние сегменты. Если старая броня потеряла значительную толщину, новая деталь создаёт перепад. В смесителе тарельчатого типа это влияет на траекторию лопастей и движение материала. При общей выработке целесообразно планировать комплектную футеровку.
Чертёжный номер как основной критерий
В старых ремонтных документах и на самих деталях номер может быть записан с точками, дефисами или без разделителей. При передаче заявки лучше приложить фотографию маркировки и написать номер в двух вариантах, если есть сомнение. Нельзя заменять последнюю цифру или индекс «по аналогии».
Если маркировка не сохранилась, требуется фото узла, размеры и модель исполнения. Для литых корпусных деталей особенно важны межосевые расстояния, диаметры посадок и ориентация отверстий.
Что проверять при дефектовке
- люфт и состояние вала СБ-138Б.47.070;
- посадки подшипников в корпусах;
- трещины корпуса ротора и редуктора;
- износ отверстий лопастедержателей;
- остаточную толщину боковой и донной брони;
- состояние крепежа и резьбовых соединений;
- зазоры между лопастями и футеровкой;
- работу выгрузного узла и уплотнений.
Комплектность заказа
Для ремонта привода кроме основной детали часто требуются подшипники, уплотнения, стопорные элементы и крепёж. Для смесительной группы — лопастедержатели, лопасти, болты и защиты. Для брони — комплект сегментов и потайной крепёж.
Перед остановкой оборудования полезно разделить позиции на обязательные и условные. Условные детали заказываются в резерв, если их повреждение вероятно при разборке. Это снижает риск, что смеситель останется разобранным из-за отсутствия кольца, гайки или корпуса.
Контроль после ремонта
После сборки проверяют вращение ротора, зазоры, затяжку крепежа и работу привода без нагрузки. Затем проводят пробный цикл, контролируя шум, вибрацию и выгрузку. После первых смен повторно осматривают крепёж броневых и смесительных элементов.
Индексы СБ-138А и СБ-138Б
Буквенный индекс является частью идентификации. Детали СБ-138А и СБ-138Б нельзя объединять только по основному номеру модели. Модификации могут отличаться конструкцией, посадками и документацией. В заявке сохраняют полное обозначение, включая букву, точки и цифровой индекс.
При отсутствии шильдика используют сборочный чертёж, паспорт, маркировку на корпусных деталях и замеры. Источник артикула фиксируют. Код, извлечённый только из разговорного названия, не является достаточным подтверждением для массовой замены данных.
Ротор и держатели лопастей
Корпус ротора СБ-138Б.63.100 является базой смесительной группы. Держатели СБ-138Б.63.200, .300 и .400 занимают разные положения и не должны смешиваться. При разборке каждый элемент маркируют по позиции, проверяют отверстия, привалочные поверхности и деформацию.
Износ держателя меняет угол лопасти и зазор. Новая лопасть на разбитом держателе быстро получает локальную выработку. В ведомости разделяют лопасть, держатель, крепёж и корпус ротора.
Вал, опоры и редукторная часть
Вал СБ-138Б.47.070 проверяют по посадкам под подшипники, шпоночным пазам, резьбам и соединениям. Корпус СБ-138Б.47.001 и крышку редуктора СБ-138Б.47.004 оценивают на трещины, деформацию и состояние отверстий. Разбитая посадка подшипника требует восстановления корпуса, а не только замены подшипника.
Перед заказом приводных деталей фиксируют фактическое исполнение редуктора и двигателя. За годы эксплуатации оборудование могло быть модернизировано, поэтому фото табличек и соединения с валом обязательны.
Броня чаши и стенок
СБ-138Б.61.005 и СБ-138Б.61.005-01 учитывают отдельно. Броня чаши СБ-138Б.61.002 и днища СБ-138А.51.002 относятся к конкретным узлам и модификациям. Нельзя записывать их одной строкой «броня СБ-138».
При дефектовке измеряют остаточную толщину, проверяют отверстия и перепады. Если броня меняется локально, оценивают, не будет ли новая деталь выступать в траекторию лопасти. Крепёж подбирают вместе с бронёй.
Риски аналогов
Аналог допустим только после сравнения материала, размеров, отверстий, массы, посадок и рабочего положения. Совпадение наименования не подтверждает ресурс и совместимость. В документах указывают статус: оригинальное обозначение, подтверждённый аналог или позиция, требующая проверки.
Техническое задание
- модификация СБ-138А или СБ-138Б;
- артикул в исходном написании;
- узел и позиция на чертеже;
- количество на смеситель;
- размеры и фото посадочного места;
- подтверждённый материал;
- описание неисправности;
- крепёж, подшипники и сопряжённые детали.
После монтажа проверяют свободный проворот ротора, зазоры, затяжку держателей и люфт опор. Редуктор сначала запускают без полной нагрузки, контролируя шум, температуру и утечки.
Комплектность планового ремонта
Для остановки СБ-138 заранее проверяют наличие не только крупной детали, но и подшипников, стопорных элементов, прокладок и крепежа. Старый крепёж после многолетней эксплуатации может быть вытянут или повреждён коррозией. Отсутствие недорогой позиции способно задержать сборку так же, как отсутствие вала или корпуса.
Ведомость делят по узлам: ротор, держатели, броня, вал, редукторная часть и крепёж. Это упрощает приёмку и позволяет не смешивать детали разных модификаций.
Документирование фактического исполнения
После ремонта обновляют ведомость установленного оборудования: записывают маркировку двигателя и редуктора, номера валов, держателей и броневых сегментов. Для старых СБ-138 такая фактическая спецификация часто ценнее общего каталога, потому что учитывает модернизации конкретной машины.
Запчасти СБ-138 нужно подбирать по полному чертёжному номеру и месту установки. Такой подход позволяет различать близкие исполнения, сохранять геометрию узлов и планировать ремонт без повторной разборки.
