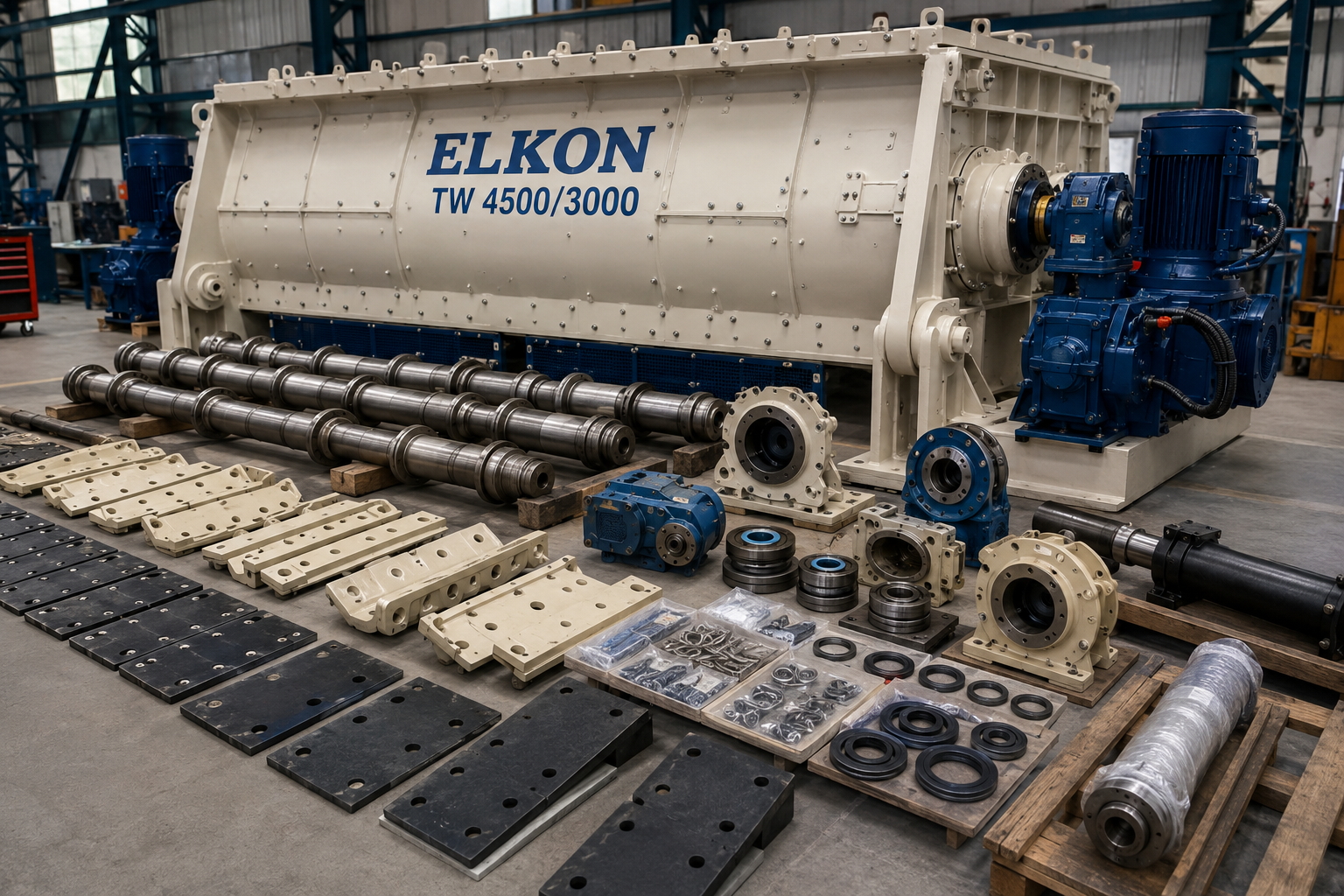

Запчасти ELKON TW 4500/3000: комплект капитального ремонта

Запчасти ELKON TW 45003000: комплект капитального ремонта

ELKON TW 4500/3000 относится к крупным двухвальным смесителям, где капитальный ремонт требует подготовки подъёмных операций, позиционной маркировки и полной комплектности до остановки БСУ.

Для подбора недостаточно общего обозначения серии. Совместимость определяется точной моделью, ревизией, валом, стороной, местом установки и состоянием сопряжённых элементов.

Идентификация модели и фактического исполнения

Создают паспорт фактического исполнения: шильдик, таблички приводов, номера валов, тип уплотнений и конфигурацию выгрузки. Все модернизации заносят в ведомость.

До мойки фиксируют шильдик, серийный номер, маркировку деталей, следы утечки, налипание и зоны контакта. После очистки снимают размеры: диаметры, отверстия, толщину, длину, угол и ориентацию. Если смеситель модернизировали, приоритет имеет фактически установленная конфигурация.

Рабочая камера

Карту брони составляют по днищу, стенкам, торцам и зоне выгрузки; рабочие органы маркируют по валам и последовательности.

Проверяют несущий корпус: длительная работа с протёртой футеровкой может повредить основание.

Валы и уплотнения

Каждый вал дефектуют по шейкам, прямолинейности, посадкам рычагов и зонам герметизации.

Уплотнительные комплекты формируют отдельно по редукторной и свободной сторонам.

Привод и выгрузка

Редукторы диагностируют после исключения заклинивания камеры; контролируют масло, крепление и ток каждого двигателя.

Выгрузной узел оценивают по гнезду, броне, шарнирам, приводу и датчикам.

Рабочие условия и характер износа

На ресурс влияют фракция заполнителя, абразивность, влажность, содержание мелких компонентов, число циклов, продолжительность сухого перемешивания и качество мойки. Локальный износ может быть следствием порядка загрузки, перекоса, налипания или неправильного зазора.

Для анализа фиксируют рецептуру, загрузку, время сухого и мокрого перемешивания, скорость выгрузки и фактическое число циклов. Сравнение по одинаковым условиям позволяет отделить естественный износ от неисправности.

Дефектация до размещения заказа

Капитальный ремонт TW 4500/3000 является проектом, где результат определяют ведомость, логистика тяжёлых узлов и контроль сборки.

Дефектную ведомость ведут позиционно. Для каждой строки указывают модель, вал или сторону, место установки, маркировку, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить или проверить после вскрытия.

Связь симптомов с вероятными узлами

Рост времени перемешивания и неоднородность требуют проверки профиля лопастей, положения рычагов, зазоров и налипания. Рост тока и нестабильный запуск могут быть связаны с переполнением, контактом рабочих органов с бронёй, повреждением опоры, редуктора или посторонним предметом. Вибрация не подтверждает автоматически дефект вала: сначала исключают неравномерное налипание, ослабленный крепёж и разницу массы рабочих элементов.

Утечка цементного молочка у опоры направляет проверку к уплотнениям, но одновременно оценивают поверхность вала, биение, втулки, подшипник и подвод смазки. Неполная выгрузка требует проверки гнезда, налипания, привода и датчиков. Дистанционную гипотезу не принимают за окончательный диагноз: решение формируют после очистки и измерений.

Ошибки при подборе

Нельзя заказывать запчасть только по обозначению ELKON TW, фотографии без масштаба или совпадению одного размера. Серия охватывает несколько типоразмеров и ревизий; левые, правые, редукторные и свободные позиции требуют отдельной сверки.

Совпадение кода одной детали не означает взаимозаменяемость соседних элементов или полного комплекта. Комплектность подтверждают по сборочной схеме и фактической ревизии.

Комплектность ремонта

Капитальный комплект делят на камеру, валы, уплотнения, привод, выгрузку, крепёж и расходные материалы; у каждой крупной детали указывают сопряжения.

Ведомость делят на обязательные позиции, резерв после вскрытия и плановый ЗИП. Вместе с основной деталью учитывают крепёж, втулки, прокладки, уплотнения, смазку и защитные компоненты.

Планирование ремонтного окна

Ремонтное окно рассчитывают с учётом мойки, блокировки энергии, маркировки, демонтажа, измерений, восстановления посадок, сборки и регулировки. Для валов, опор и редукторов заранее проверяют грузоподъёмность и доступ подъёмного оборудования.

Последовательность демонтажа связывают с поставкой деталей. Это исключает простой из-за одной неучтённой втулки, прокладки, кольца или нестандартного болта.

Ремонтная ведомость и приёмка комплекта

В ремонтной ведомости для каждой позиции указывают наименование, код или статус кода, модель, вал, сторону, количество, материал, размеры и фотографию. Отдельная графа фиксирует сопряжённую деталь, которую необходимо проверить перед установкой. Такой формат позволяет поставщику и ремонтной бригаде работать с одним перечнем и исключает разные трактовки состава.

При приёмке комплект раскладывают по узлам и этапам монтажа. Проверяют, что к основным деталям приложены нужные болты, шайбы, стопорные элементы, прокладки и уплотнения. Для парных и симметричных деталей отмечают, какая позиция относится к конкретному валу и стороне. До начала ремонта подтверждают, что условные позиции после вскрытия не смешаны с обязательным объёмом.

Проверка совместимости между типоразмерами TW

Серия TW включает несколько типоразмеров, но общий принцип двухвальной камеры не делает детали автоматически взаимозаменяемыми. С ростом объёма меняются длина и диаметр валов, число рабочих элементов, размеры футеровки, нагрузка на опоры и исполнение привода. Поэтому код, подтверждённый на TW 1500/1000, нельзя переносить на TW 3000/2000 или TW 4500/3000 без документации.

При сравнении деталей проверяют не только габарит, но и материал, твёрдость, отверстия, угол, сторону, направление вращения и положение в сборке. Для уплотнений дополнительно сверяют диаметр вала, глубину корпуса и последовательность колец. Для броней — толщину, крепёж и соседние сегменты. Любое отличие отражают в ведомости до заказа.

Данные для подбора и коммерческого предложения

Передают паспорт, дефектную ведомость, срок остановки, допустимый простой, фотографии узлов и требования к комплектности.

Указывают требуемый формат: отдельная позиция, комплект на сторону, комплект на узел или набор для капитального ремонта.

  • идентификация TW 4500/3000
  • карта брони и рабочих органов
  • измерения валов и опор
  • таблички приводов
  • график остановки и резерв

Входной контроль поставленных деталей

До остановки сверяют количество, маркировку, сторону, геометрию и отсутствие повреждений. Литые элементы осматривают на трещины, валы и втулки — на посадочные поверхности, броню — на плоскостность, эластомеры — на деформацию.

Проверку проводят до остановки БСУ, чтобы сохранить время на замену или уточнение несовпадающей позиции.

Монтаж и контрольный запуск

Запуск выполняют поэтапно: ручное проворачивание, холостой ход, контроль герметичности и выгрузки, затем ограниченный замес.

Первый запуск выполняют без материала или на минимальной нагрузке. После нескольких циклов проверяют ток, температуру опор, герметичность и крепёж.

Контроль после первых рабочих циклов

После выхода на рабочую загрузку сравнивают ток двух приводов, температуру четырёх опор, скорость выгрузки и характер налипания с данными до ремонта. Разница между симметричными сторонами указывает на необходимость повторной проверки зазоров, смазки или соосности.

Контрольную остановку проводят до длительной непрерывной работы. Проверяют доступный крепёж, следы контакта, положение уплотнений и отсутствие смеси в подшипниковых зонах. Результаты заносят в технический архив вместе с фотографиями.

Плановый ЗИП и технический архив

После капитального ремонта создают новый базовый ЗИП по реально установленным деталям.

После ремонта сохраняют фотографии установленных деталей, маркировки, измеренные зазоры, состав комплекта, дату и число циклов. Такой архив ускоряет следующий заказ и помогает анализировать причины повторного износа.

Итог

Капитальный ремонт TW 4500/3000 является проектом, где результат определяют ведомость, логистика тяжёлых узлов и контроль сборки.

Технически корректный запрос связывает точную модель ELKON TW, конкретный вал или сторону, подтверждённую позицию, состояние сопряжений и требуемую комплектность.
