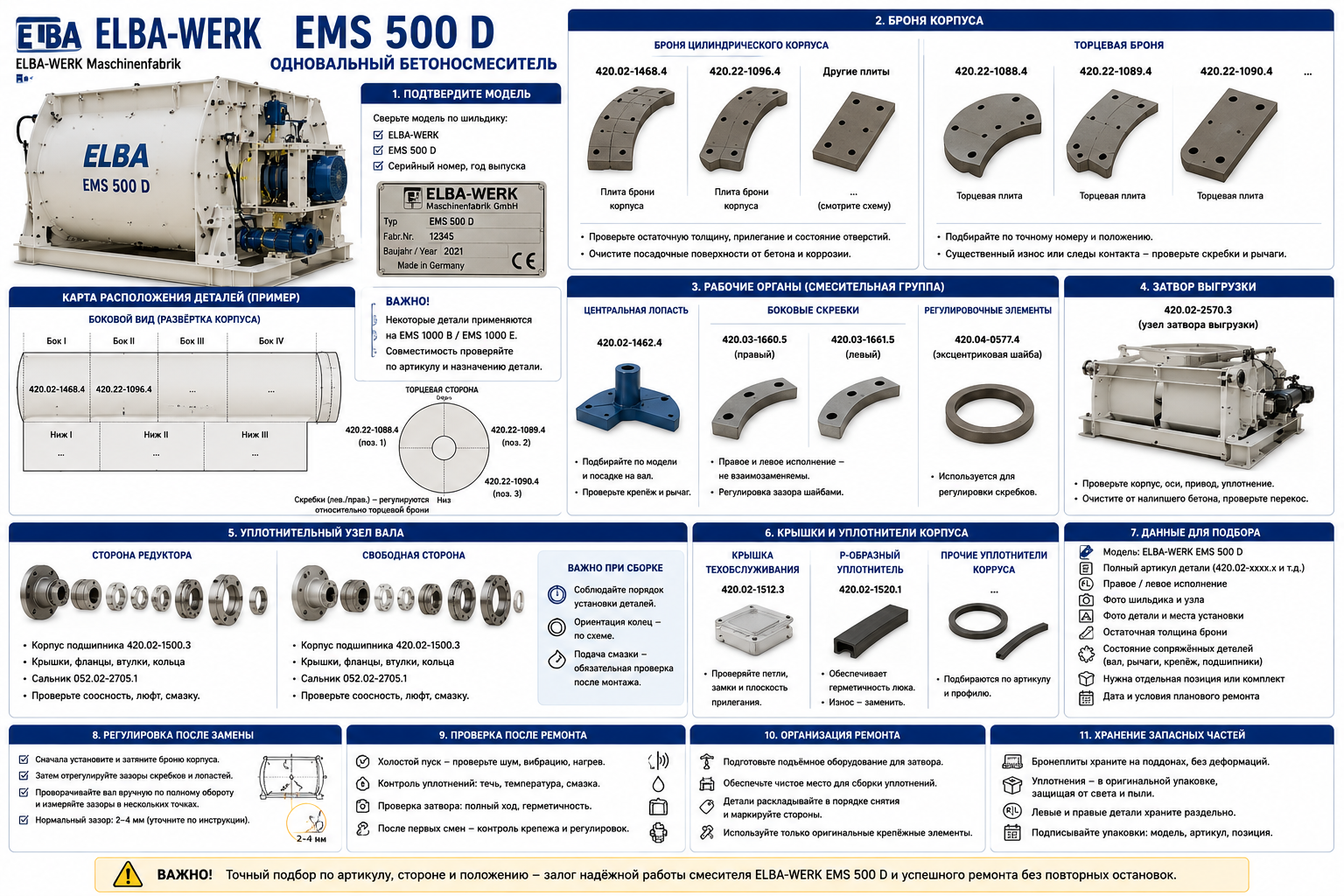

ELBA-WERK EMS 500 D — одновальный смеситель, поэтому рабочие детали расположены иначе, чем в двухвальных моделях. Броня повторяет цилиндрическую поверхность корпуса, боковые скребки регулируются относительно торцевых стенок, а уплотнительный узел вала содержит несколько фланцев, втулок, крышек и колец. Подбор выполняют по артикулу и функции детали.
Подтверждение модели
Перед заявкой сверяют EMS 500 D по шильдику. Некоторые уплотнительные и регулировочные детали применяются также на EMS 1000 B или EMS 1000 E, но совместимость должна быть указана для конкретного артикула. Нельзя автоматически переносить весь узел между моделями.
Для снятой детали фиксируют код вида 420.02-xxxx.x или 420.03-xxxx.x без изменения разделителей. Эти обозначения позволяют отделить похожие крышки, бронеплиты и элементы смесительной группы.
Броня цилиндрического корпуса
Плиты 420.02-1468.4, 420.22-1096.4 и другие имеют определённую кривизну и отверстия. При осмотре измеряют толщину, проверяют прилегание и состояние крепежа. Если между плитой и корпусом попал затвердевший материал, броня работает с изгибом и может разрушиться раньше срока.
Частичная замена допустима при локальном повреждении, если соседние сегменты сохраняют рабочую толщину. После монтажа проверяют зазор до лопастей и отсутствие выступов на стыках.
Скребки и эксцентриковая регулировка
Боковые скребки 420.03-1660.5 и 420.03-1661.5 имеют правое и левое исполнение. Шайба 420.04-0577.4 используется для регулировки положения. При замене скребка нельзя оставлять старую регулировку без проверки: износ торцевой брони и рычага меняет реальный зазор.
После сборки вал проворачивают вручную и проверяют расстояние до торца. Слишком большой зазор ухудшает очистку, слишком малый создаёт контакт и ударную нагрузку.
Затвор выгрузки 420.02-2570.3
Затвор является крупным сборочным узлом. При нарушении выгрузки проверяют не только сам корпус затвора, но и привод, оси, положение относительно камеры, загрязнение и уплотнение контура. Масса и габариты узла требуют заранее планировать подъём и безопасный демонтаж.
Если затвор не закрывается, причиной может быть налипание, перекос или износ сопряжённых деталей. Заказ нового узла без дефектации привода может не устранить неисправность.
Уплотнительная группа вала
В узле используются корпус подшипника 420.02-1500.3, крышки, фланцы, промежуточные втулки, уплотнительные кольца и сальник 052.02-2705.1. Каждая металлическая деталь задаёт положение расходного уплотнения. При износе втулки или перекосе фланца новая манжета быстро потеряет герметичность.
Перед заказом проверяют вал, посадки, люфт подшипника и состояние смазки. Детали комплектуют по фактической дефектации, отмечая обязательные расходники и металлические позиции под замену.
Крышки и уплотнители корпуса
Крышка техобслуживания и P-образные уплотнители влияют на герметичность корпуса и удобство обслуживания. Повреждённое уплотнение допускает выход пыли и попадание влаги. При замене проверяют состояние прижимной поверхности и крепления крышки.
Данные для расчёта
- модель ELBA-WERK EMS 500 D;
- полный артикул детали;
- правое или левое исполнение;
- фото шильдика и узла;
- состояние сопряжённых деталей;
- нужна отдельная позиция или комплект;
- условия и дата планового ремонта.
Регулировка рабочего органа после замены брони
На одновальном EMS 500 D положение боковых скребков и лопастей напрямую связано с новой геометрией корпуса. Сначала броню устанавливают и затягивают, затем регулируют рабочие элементы. Попытка выставить скребок по старой изношенной поверхности до замены плит приводит к неправильному зазору.
Эксцентриковые шайбы осматривают на износ и деформацию. После регулировки положение фиксируют, вал проворачивают несколько оборотов и повторно измеряют расстояние в крайних точках.
Проверка выгрузочного узла под нагрузкой
После ремонта затвора выполняют несколько холостых открытий и закрытий, затем проверяют работу на технологической смеси. Контролируют полный ход, отсутствие перекоса, скорость и герметичность закрытия. Если гидравлический или механический привод работает на пределе, проверяют оси и сопротивление узла до продолжения эксплуатации.
Организация ремонта
Из-за крупного затвора и валового узла заранее готовят грузоподъёмные средства, инструмент и чистое место для разборки уплотнений. Детали раскладывают в порядке снятия, а стороны маркируют. Броню и скребки устанавливают до окончательной регулировки рабочих зазоров.
Запчасти ELBA-WERK EMS 500 D подбирают по точным артикулам и назначению. Для одновального смесителя особенно важны кривизна брони, регулировка боковых скребков и последовательность сборки уплотнительного узла.
Схема цилиндрической футеровки
Бронеплиты EMS 500 D нельзя учитывать только общим количеством. Для каждой позиции фиксируют расположение по окружности, ориентацию и соседние сегменты. При демонтаже делают обзорное фото и маркируют детали. Это помогает отличить близкие по кривизне плиты и проверить, что новая футеровка закрывает весь рабочий контур.
Проверка вала и опор одновального смесителя
Износ одной опоры или перекос вала влияет одновременно на зазоры по всей длине камеры. До замены уплотнений измеряют люфт, проверяют подшипниковые корпуса и положение вала относительно торцевых стенок. Если зазор скребка различается в разных положениях оборота, причиной может быть биение, а не только неправильная регулировка.
Дефектация выгрузочного узла
Затвор осматривают в открытом и закрытом положениях. Проверяют оси, места крепления привода, контактные поверхности и наличие затвердевшего материала. Геометрию корпуса сравнивают с плоскостью закрытия. При перекосе новая сборка может сохранять утечку или повышенное усилие, поэтому ремонт включает восстановление сопряжённых мест.
Контроль уплотнительной группы после запуска
После сборки сначала выполняют холостой пуск, затем несколько коротких циклов. Контролируют температуру корпуса подшипника, выход смазки, следы смеси и уровень шума. Результаты сравнивают с противоположной стороной. Если нагрев растёт, работу останавливают до проверки ориентации колец, затяжки фланцев и состояния вала.
Через первые смены осматривают крепёж бронеплит и регулировку скребков. Восстановленная геометрия камеры может выявить ранее незаметную деформацию рабочего органа, поэтому контроль после приработки входит в план ремонта.
Проверка комплектности до демонтажа
До остановки EMS 500 D сверяют все позиции по ведомости: бронеплиты, правые и левые скребки, регулировочные элементы, детали затвора, уплотнения и крепёж. Крупные детали осматривают на транспортные повреждения, обработанные поверхности сохраняют закрытыми. Если комплект неполный, ремонт не начинают, поскольку открытая камера и разобранный вал увеличивают простой и риск загрязнения.
Для каждой позиции заранее определяют последовательность монтажа и необходимый инструмент. Отдельно готовят подъёмные приспособления для затвора и безопасное место для чистой сборки уплотнительного узла.
