Запчасти CO-NELE CMP3000 и CMP4000: броня и планетарный узел

Запчасти CO-NELE CMP3000 и CMP4000: броня и планетарный узел

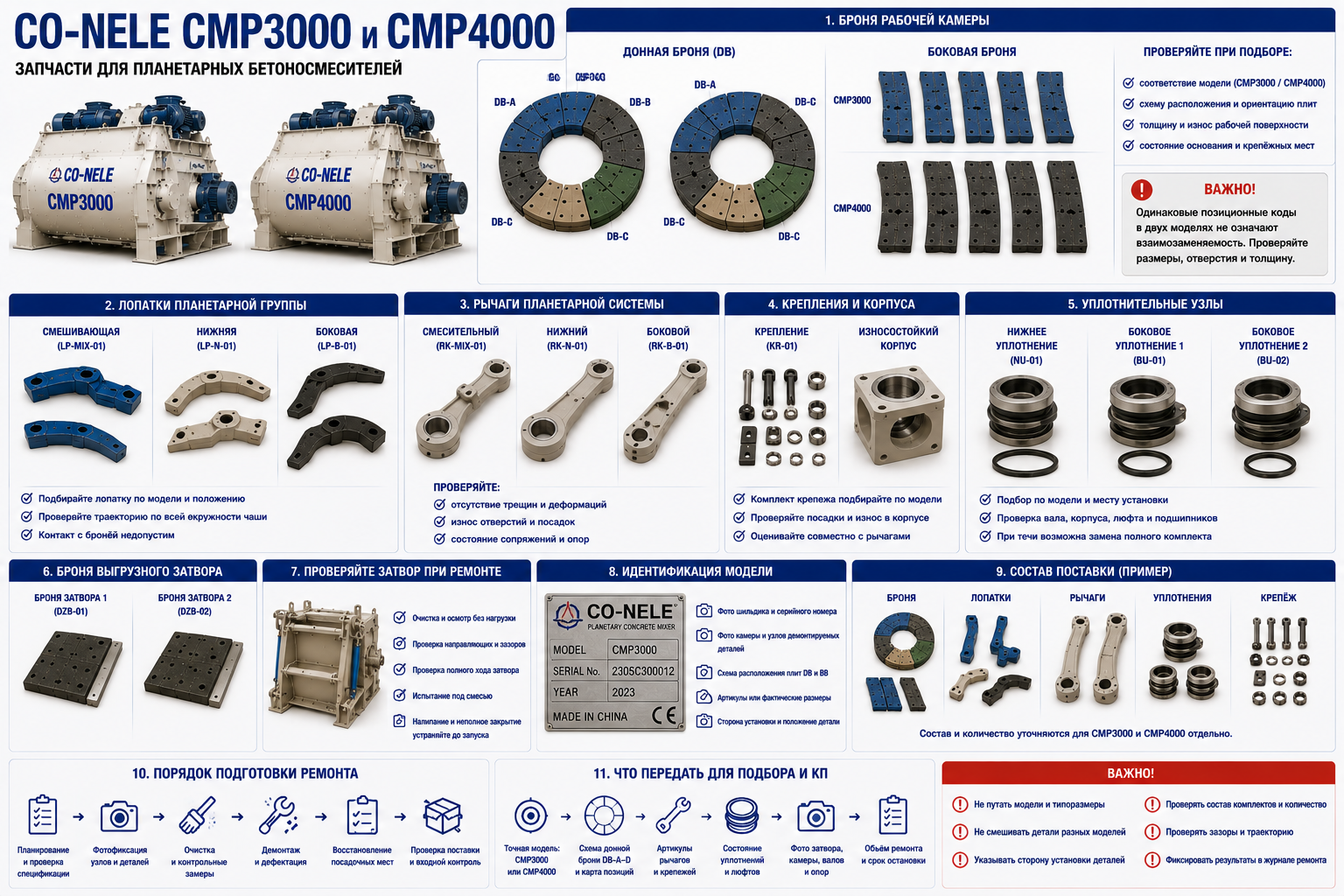

CMP3000 и CMP4000 — планетарные смесители CO-NELE. Для каждой модели предусмотрены донные сегменты DB-A–DB-D, боковая броня, смешивающая, нижняя и боковая лопатки, три типа рычагов, крепления, уплотнения и броня выгрузного затвора.

Одинаковые позиционные коды в двух типоразмерах не означают взаимозаменяемость. Они показывают функциональное место детали внутри конкретной модели.

Донная броня DB-A–DB-D

Сегменты днища раскладывают по схеме до монтажа. Каждая плита имеет своё положение и сопряжение.

После снятия проверяют основание чаши и крепёжные места. Плита не должна притягиваться через остатки затвердевшей смеси.

Лопатки планетарной группы

LP-MIX-01, LP-N-01 и LP-B-01 выполняют разные функции. Их подбирают по модели и положению.

После установки проверяют траекторию по всей окружности чаши. Контакт на одном секторе указывает на перекос или деформацию.

Рычаги и крепление KR-01

Смесительный, нижний и боковой рычаги проверяют на трещины, отверстия и посадки. Крепление и износостойкий корпус включают в дефектацию.

Новый рычаг на разбитом сопряжении быстро получает люфт. Комплект ремонта должен восстанавливать жёсткость узла.

Нижнее и боковые уплотнения

NU-01, BU-01 и BU-02 работают в разных зонах. Подбор ведут по модели и месту установки.

При течи проверяют поверхность, корпус и люфт планетарного механизма. Уплотнение может разрушаться вторично.

Броня выгрузного затвора

DZB-01 и DZB-02 образуют рабочий контур выгрузки. Износ влияет на герметичность и налипание.

После сборки затвор проверяют без нагрузки, затем под смесью. Любое заедание устраняют до продолжения эксплуатации.

Подтверждение модели и фактического исполнения

Обозначение CO-NELE CMP3000 и CMP4000 задаёт базовую конструкцию, но перед заказом требуется сверить фактический узел. После капитального ремонта на оборудовании могут стоять детали другого выпуска или исполнения. Модель дополняют артикулом, фотографиями, размерами и данными по месту установки.

Особенно внимательно проверяют левые и правые элементы, редукторную и свободную стороны, а также комплектность групповых карточек. Ошибка часто выявляется только на монтаже и приводит к повторной остановке.

Дефектация сопряжённых деталей

Повышенный шум, вибрация, нагрев, течь, рост времени замеса и неравномерная выгрузка требуют проверки нескольких узлов. Эти признаки нельзя автоматически связывать с одной запчастью.

При дефектации оценивают геометрию, рабочие зазоры, состояние крепежа, посадок и смазочных каналов. Результаты фиксируют в ведомости с фотографиями и фактическими размерами.

Позиционная или комплектная замена

Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.

Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.

Узлы, которые нужно включить в проверку

Для CO-NELE CMP3000 и CMP4000 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.

Каждую позицию связывают с конкретным местом установки. Если деталь используется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.

  • донная и боковая броня
  • лопатки
  • рычаги и крепления
  • нижнее и боковые уплотнения
  • выгрузной затвор

Что передать для подбора и расчёта КП

Для технического подбора по CO-NELE CMP3000 и CMP4000 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по модели, стороне, исполнению и комплектности.

Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и документации.

  • точная модель CMP3000 или CMP4000
  • схема донной брони
  • артикулы рычагов
  • состояние уплотнений
  • зазоры планетарной системы

Формирование ЗИП и подготовка поставки

Для CO-NELE CMP3000 и CMP4000 полезно разделять заявку на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые чаще всего повреждаются или требуются для повторной сборки.

До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.

Контроль после монтажа

После сборки рабочий орган проворачивают вручную или в предусмотренном сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.

После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.

Контрольная ведомость перед заказом

По CO-NELE CMP3000 и CMP4000 итоговую ведомость составляют по узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают модель, артикул, сторону, количество, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.

Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.

Если предлагается совместимая деталь, в предложении должны быть указаны подтверждённые параметры применяемости. Одного совпадения общего названия или габарита недостаточно.

Практический порядок подготовки ремонта

Для CO-NELE CMP3000 и CMP4000 заранее готовят маршрут ремонта: очистка, замеры, демонтаж, дефектация, восстановление посадочных мест, монтаж и контрольный запуск. По каждому этапу определяют инструмент, подъёмные средства и ответственного исполнителя.

Детали, которые внешне похожи, нумеруют и связывают с фотографией места установки. Сторону, положение относительно выгрузки и принадлежность к конкретной модели записывают словами, а не оставляют только на памяти ремонтной бригады.

При получении поставки проверяют количество, маркировку, геометрию и отсутствие повреждений. Литые детали осматривают на трещины, эластомерные элементы — на деформацию, а комплектные группы — на наличие крепежа и сопряжённых позиций.

Эксплуатационные данные для следующего обслуживания

По CO-NELE CMP3000 и CMP4000 рекомендуется сохранять историю замен по моделям, сторонам и узлам. В журнале отмечают дату установки, число циклов или моточасов, тип смеси, характер снятой детали и состояние сопряжённых элементов. Эти данные позволяют планировать поставку до аварийного отказа.

Отдельно фиксируют причины внепланового ремонта: попадание постороннего предмета, недостаточную мойку, нарушение смазки, ослабление крепежа или работу с изменёнными зазорами. Так обычный абразивный износ можно отличить от повторяющейся технической проблемы.

После каждого ремонта полезно сохранять фотографии установленных деталей, подтверждённые артикулы и фактическую комплектность. При следующем заказе это сокращает время идентификации и снижает риск повторного подбора по устаревшей документации.

Итог

Запчасти для CO-NELE CMP3000 и CMP4000 нужно подбирать как элементы конкретного узла, а не как обезличенные позиции для смесителя. Правильная последовательность — идентификация модели, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.

Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
