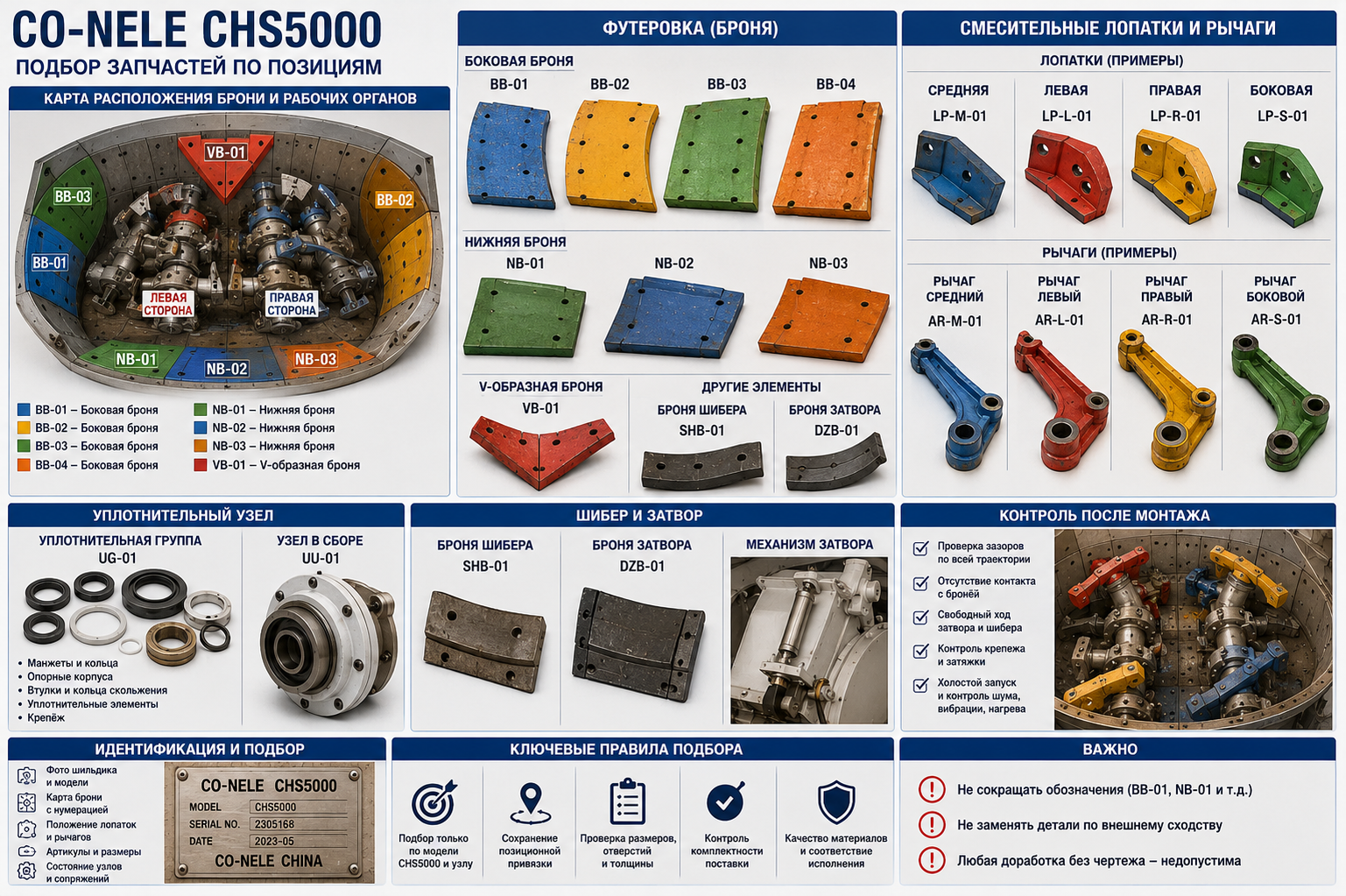

CO-NELE CHS5000 — крупный двухвальный бетоносмеситель с развернутой номенклатурой футеровки и смесительных деталей. В каталоге представлены боковые плиты BB-01–BB-04, нижняя броня NB-01–NB-03, V-образная броня VB-01, броня шибера, лопатки, рычаги и уплотнительный узел.
Основная сложность ремонта — позиционная привязка. Каждая плита, лопатка и рычаг должны соответствовать конкретной зоне и стороне.
Боковая броня BB-01–BB-04
Боковые плиты защищают торцевые и переходные зоны. До снятия их маркируют на схеме, поскольку после износа форма кромок меняется.
При частичной замене контролируют радиус, толщину и перепад между новой и старой бронёй. Неплотное прилегание создаёт изгибающую нагрузку.
Нижняя броня NB-01–NB-03
Нижние сегменты принимают основную абразивную нагрузку. Оценивают остаточную толщину, крепёж и состояние корпуса под плитами.
Если под броню попадала смесь, несущий металл очищают и восстанавливают до монтажа.
V-образная броня VB-01
V-образный элемент направляет поток смеси и работает в зоне изменения направления материала. Геометрия детали влияет на нагрузку лопаток.
Перед установкой проверяют ориентацию и сопряжение с соседними плитами. Доработка формы без чертежа не допускается.
Лопатки и рычаги
Средние, левые, правые и боковые лопатки подбирают по стороне и позиции. Соответствующие рычаги проверяют по отверстиям и деформации.
Новая лопатка на разбитом рычаге не сохраняет рабочий угол. После сборки измеряют зазор относительно брони.
Уплотнительная группа UG-01 и узел UU-01
Группа и узел в сборе отличаются комплектностью. Перед заказом уточняют состав: мягкие элементы, корпуса, втулки, опоры и крепёж.
При течи проверяют вал, смазку, подшипники и рабочие поверхности. Замена одной манжеты без дефектации узла часто даёт временный результат.
Броня шибера и затвора
SHB-01 и DZB-01 работают в зоне разгрузки. Износ вызывает налипание, неполное закрытие и утечку смеси.
При ремонте контролируют направляющие, пальцы и привод. Новая броня не должна компенсировать перекос механизма.
Подтверждение модели и фактического исполнения
Подбор начинают с проверки шильдика, серийного номера и фактической комплектации. За время эксплуатации привод, вал, корпус, футеровка или уплотнение могли заменяться, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление, сторону установки и связь с соседними элементами. Внешнее сходство не считается подтверждением совместимости.
Дефектация сопряжённых деталей
Разборку используют как этап технической диагностики. Детали маркируют по месту установки, раскладывают в последовательности снятия, фотографируют посадочные места и измеряют люфты. Повреждения корпуса, крепежа и сопряжений заносят в ведомость отдельно.
Износ редко ограничивается одной позицией. Течь уплотнения требует проверки вала и корпуса, разрушение брони — контроля несущего металла, а повреждение лопатки — осмотра рычага, крепежа и опор.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Контрольная ведомость перед заказом
Итоговую ведомость составляют по функциональным узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Формирование ЗИП и подготовка поставки
Заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые часто повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего ремонта
В журнале обслуживания фиксируют дату установки, фактические артикулы, количество циклов или моточасов, состав смеси, причину снятия и состояние сопряжённых деталей. Такие данные позволяют прогнозировать ресурс и переходить от аварийной закупки к плановому обслуживанию.
Отдельно отмечают попадание посторонних предметов, нарушение смазки, ослабление крепежа, работу с изменёнными зазорами и случаи неполной мойки. Эти факторы помогают отличить естественный абразивный износ от повторяющейся технической проблемы.
Узлы, которые нужно включить в проверку
Для CO-NELE CHS5000 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- боковая броня
- нижняя и V-образная броня
- лопатки и рычаги
- уплотнительный узел
- шибер и затвор
Что передать для подбора и расчёта КП
Для технического подбора по CO-NELE CHS5000 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- карта позиций брони
- артикулы BB/NB/VB
- сторона лопаток
- состав уплотнительного узла
- фото затвора и рабочих зазоров
Практический порядок подготовки ремонта
Перед разборкой узел фотографируют в собранном виде и наносят маркировку на детали, которые имеют сторону или позиционное исполнение. Следы налипания, направление износа и состояние крепежа сохраняют важную информацию о причине отказа, поэтому первичный осмотр выполняют до полной очистки.
После очистки измеряют посадки, рабочие поверхности и зазоры. Результаты заносят в таблицу рядом с артикулом и фотографией. Если новая деталь должна работать с остающимся старым элементом, совместимость их геометрии и остаточного ресурса оценивают отдельно.
Комплект к монтажу раскладывают по последовательности работ. Крепёж, кольца, прокладки и одноразовые элементы проверяют по количеству до остановки линии. Это исключает ситуацию, когда крупные основные детали доставлены, но сборка невозможна из-за одной недорогой позиции.
Перед началом сборки ответственный специалист сверяет комплект с ведомостью, проверяет наличие крепежа, расходных элементов и документации. Любое расхождение фиксируют до монтажа, чтобы не изменять деталь на площадке и не создавать новый риск несовместимости.
Итог
Запчасти для CO-NELE CHS5000 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и исполнения, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
