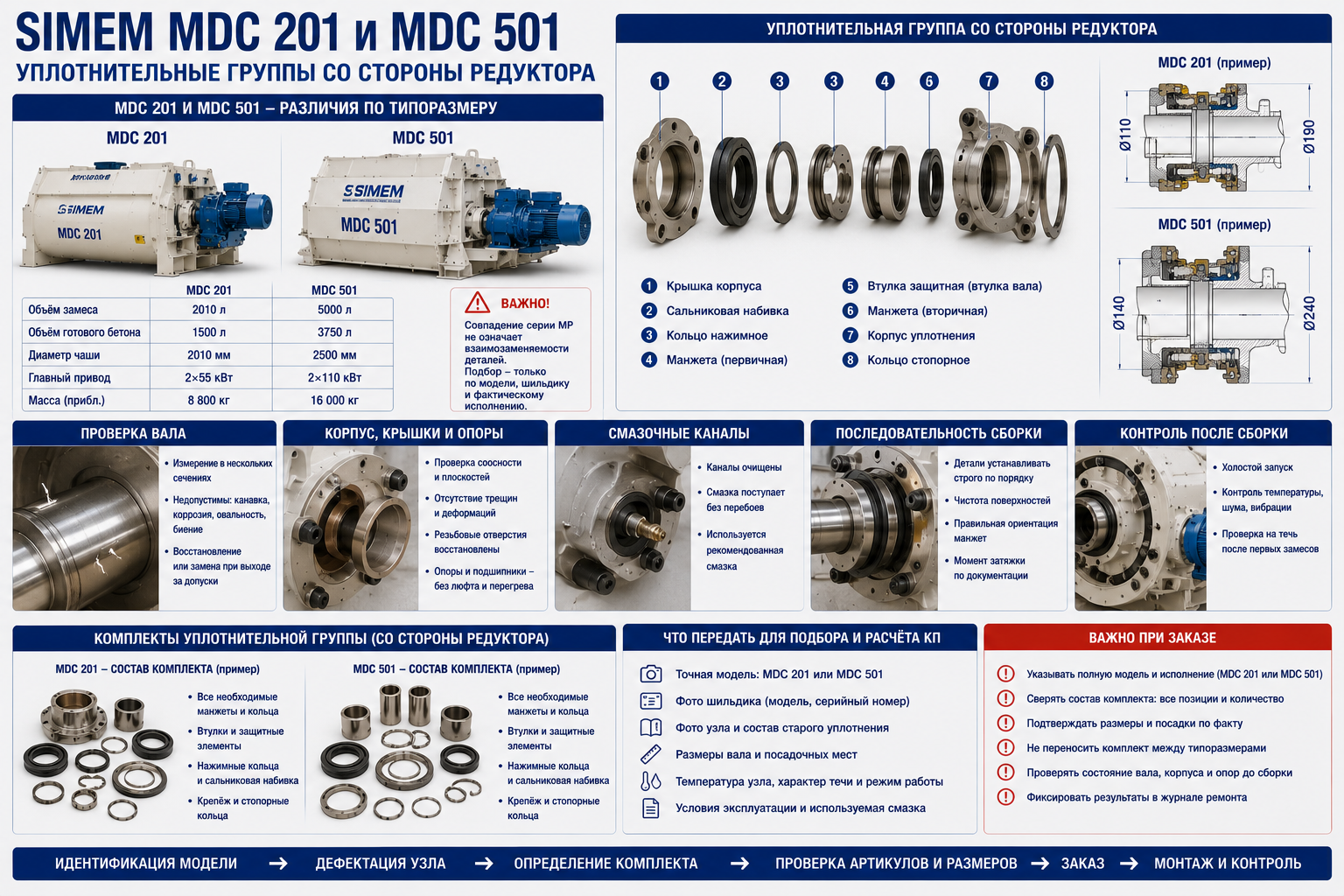

Для SIMEM MDC 201 и MDC 501 в каталоге представлены уплотнительные группы со стороны редуктора. Эти модели относятся к одной серии, но отличаются типоразмером, поэтому комплект нельзя переносить между ними без проверки.
Уплотнительный узел защищает подшипники и привод от цементного молочка и абразива. Его ресурс зависит не только от манжет, но и от состояния вала, металлических корпусов, опор и смазки.
Различия MDC 201 и MDC 501
В заявке указывают полную модель, серийный номер и фото шильдика. Даже при похожей конструкции размеры и состав узла могут различаться.
Если оборудование модернизировалось, фиксируют маркировку корпуса и фактические размеры до заказа.
Сторона редуктора
Узел работает рядом с приводом и подшипниковой опорой. Течь может привести к загрязнению смазки и ускоренному износу.
При разборке детали маркируют по последовательности. Металлические элементы и расходные уплотнения оценивают отдельно.
Проверка вала
Рабочую поверхность измеряют в нескольких сечениях. Канавка, коррозия, биение или овальность снижают ресурс новой манжеты.
Если вал требует восстановления, итоговый размер согласуют до заказа уплотнения.
Корпус, крышки и опоры
Корпус должен сохранять соосность и плоскость прилегания. Деформация создаёт неравномерное поджатие.
Опоры и подшипники проверяют на люфт, нагрев и состояние смазки. Повторная течь может быть следствием механического смещения.
Полный комплект или отдельные расходники
Полный комплект рационален при неизвестной истории ремонта, выраженной течи и износе металлических деталей.
Отдельные расходники заказывают, когда состояние корпуса, втулок и вала подтверждено измерениями.
Контроль после сборки
Сначала выполняют холостой запуск, контролируют температуру, шум и подачу смазки. Затем проверяют узел после первых замесов.
Следы материала, локальный нагрев или нестабильная температура требуют остановки и повторной проверки последовательности сборки.
Подтверждение модели и фактического исполнения
Подбор начинают с проверки шильдика, серийного номера и фактической комплектации. За время эксплуатации привод, вал, корпус, футеровка или уплотнение могли заменяться, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление, сторону установки и связь с соседними элементами. Внешнее сходство не считается подтверждением совместимости.
Дефектация сопряжённых деталей
Разборку используют как этап технической диагностики. Детали маркируют по месту установки, раскладывают в последовательности снятия, фотографируют посадочные места и измеряют люфты. Повреждения корпуса, крепежа и сопряжений заносят в ведомость отдельно.
Износ редко ограничивается одной позицией. Течь уплотнения требует проверки вала и корпуса, разрушение брони — контроля несущего металла, а повреждение лопатки — осмотра рычага, крепежа и опор.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Контрольная ведомость перед заказом
Итоговую ведомость составляют по функциональным узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Формирование ЗИП и подготовка поставки
Заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые часто повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего ремонта
В журнале обслуживания фиксируют дату установки, фактические артикулы, количество циклов или моточасов, состав смеси, причину снятия и состояние сопряжённых деталей. Такие данные позволяют прогнозировать ресурс и переходить от аварийной закупки к плановому обслуживанию.
Отдельно отмечают попадание посторонних предметов, нарушение смазки, ослабление крепежа, работу с изменёнными зазорами и случаи неполной мойки. Эти факторы помогают отличить естественный абразивный износ от повторяющейся технической проблемы.
Узлы, которые нужно включить в проверку
Для SIMEM MDC 201 и MDC 501 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- уплотнительная группа редукторной стороны
- вал
- корпус и крышки
- подшипниковая опора
- смазочные каналы
Что передать для подбора и расчёта КП
Для технического подбора по SIMEM MDC 201 и MDC 501 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- модель MDC 201 или 501
- фото шильдика
- состав старого узла
- размеры и состояние вала
- температура и характер течи
Практический порядок подготовки ремонта
Перед разборкой узел фотографируют в собранном виде и наносят маркировку на детали, которые имеют сторону или позиционное исполнение. Следы налипания, направление износа и состояние крепежа сохраняют важную информацию о причине отказа, поэтому первичный осмотр выполняют до полной очистки.
После очистки измеряют посадки, рабочие поверхности и зазоры. Результаты заносят в таблицу рядом с артикулом и фотографией. Если новая деталь должна работать с остающимся старым элементом, совместимость их геометрии и остаточного ресурса оценивают отдельно.
Комплект к монтажу раскладывают по последовательности работ. Крепёж, кольца, прокладки и одноразовые элементы проверяют по количеству до остановки линии. Это исключает ситуацию, когда крупные основные детали доставлены, но сборка невозможна из-за одной недорогой позиции.
Перед началом сборки ответственный специалист сверяет комплект с ведомостью, проверяет наличие крепежа, расходных элементов и документации. Любое расхождение фиксируют до монтажа, чтобы не изменять деталь на площадке и не создавать новый риск несовместимости.
Итог
Запчасти для SIMEM MDC 201 и MDC 501 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и исполнения, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
