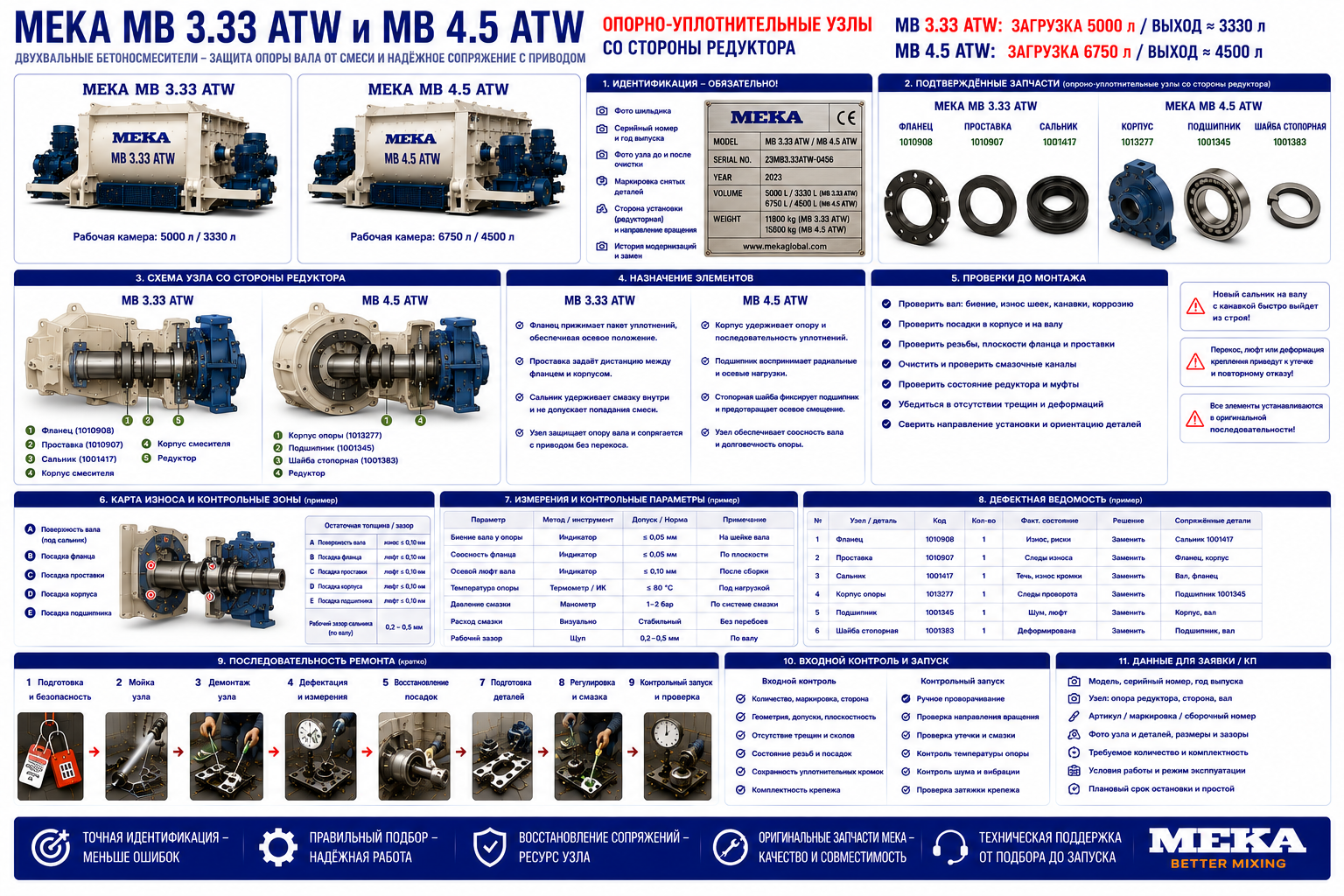

MEKA MB 3.33 и MB 4.5 ATW — опорно-уплотнительные узлы со стороны редуктора. Редукторная сторона защищает опору вала от смеси и одновременно сопрягается с приводом, поэтому особенно чувствительна к перекосу.
Для этого направления в каталоге подтверждены: фланец 1010908, проставка 1010907 и сальник 1001417 для MB 3.33 ATW; корпус 1013277, подшипник 1001345 и шайба 1001383 для MB 4.5 ATW. Артикул используют только вместе с проверкой модели, узла, стороны установки и фактического исполнения. Одинаковый код отдельной детали не означает, что все сопряжённые элементы двух моделей полностью взаимозаменяемы.
Идентификация модели и фактического исполнения
Перед заказом фиксируют точное обозначение MEKA MB 3.33 и MB 4.5 ATW, серийный номер, год выпуска, сторону и положение узла. На двухвальном смесителе особенно важны номер вала, приводная или свободная сторона, направление вращения и положение детали относительно затвора.
До мойки фотографируют шильдик, маркировку, следы утечки, налипание и зоны контакта. После очистки снимают размеры посадок, отверстий, толщину, рабочий угол и расстояния до сопряжённых элементов. Если оборудование модернизировали, приоритет имеет фактически установленная конфигурация.
Корпус и подшипниковая опора
Корпус удерживает последовательность уплотнений и опору в проектном положении. Проверяют посадки, трещины и следы проворота.
Подшипник и втулки оценивают вместе с валом; новый корпус в деформированном креплении не восстановит соосность.
Фланцы, проставки и стопорные детали
Фланец и проставка задают осевое положение элементов, а стопорная шайба фиксирует сборку.
Толщину и направление установки сверяют с фактической последовательностью; потеря одной проставки меняет прижим.
Сальники и смазка
Сальник работает по поверхности вала. Канавка, коррозия или биение быстро разрушат новую кромку.
Каналы смазки очищают и проверяют по фактическому выходу; избыточное давление также способно выдавить уплотнение.
Условия эксплуатации и характер нагрузки
Для MEKA MB 3.33 и MB 4.5 ATW учитывают тип смеси, максимальную фракцию, абразивность, влажность, количество мелких компонентов, применение фибры и число циклов. Типичные признаки проблемы: цементное молочко в опоре, потеря смазки, нагрев, люфт и повторный отказ нового сальника. Эти симптомы определяют направление проверки, но не заменяют дефектацию.
Ресурс зависит от порядка загрузки, продолжительности сухого и мокрого перемешивания, качества мойки и налипания. Локальный износ может быть вызван не материалом детали, а перекосом, увеличенным зазором, неправильным положением рабочего органа или неравномерной загрузкой.
Измерения и позиционная карта
Для каждой детали создают позиционную строку: модель, вал или сторона, место установки, код, количество, размеры и состояние сопряжения. Фотографии выполняют с масштабом и номером позиции, чтобы их можно было сопоставить с дефектной ведомостью.
Для валов и рабочих органов фиксируют биение, посадки, угол и зазор. Для брони — остаточную толщину и перепад между плитами. Для уплотнений — диаметр вала, глубину посадки и состояние рабочей дорожки. Для привода — маркировку, вал, фланец, ременной профиль и монтажную позицию.
Дефектация до размещения заказа
Дефектную ведомость ведут по узлам и позициям. Каждая строка получает решение: заменить, восстановить, оставить, проверить после вскрытия или подготовить в резерв. Отдельно указывают сопряжённую деталь, без проверки которой нельзя гарантировать ресурс новой позиции.
Код, найденный только в названии товара, не считается официальным подтверждением. Артикул должен совпадать с маркировкой, сборочной схемой, документацией или надёжной каталоговой привязкой. При отсутствии подтверждения подбор выполняют по модели, фото и контрольным размерам.
Ошибки при подборе и ремонте
Нельзя заказывать деталь только по внешнему сходству, одному размеру или общему названию MEKA MB. Левое и правое исполнение, редукторная и свободная сторона, верхний и нижний скребок могут выглядеть похоже, но иметь другую геометрию и назначение.
Опасна и локальная замена без проверки сопряжений. Новая лопасть на деформированном рычаге, сальник на валу с канавкой или редуктор при контакте рабочих органов с бронёй не устраняют причину. Подгонка отверстий и профиля на площадке без технического подтверждения недопустима.
Комплектность ремонта
Комплект делят на обязательные позиции, резерв после вскрытия и складской ЗИП. Вместе с основными деталями учитывают крепёж, стопорные шайбы, втулки, прокладки, защитные элементы, смазку и датчики. Иначе формально поставленный узел может оказаться непригодным к завершённой сборке.
Коммерческие предложения сравнивают по одинаковой ведомости. Для каждой основной позиции указывают количество на один вал, сторону или весь смеситель. Парные детали включают по фактическому состоянию и требованиям производителя, а не автоматически ради увеличения комплекта.
Данные для подбора и коммерческого предложения
Для подготовки КП передают общий вид смесителя, шильдик, фотографии узла до и после очистки, маркировку снятых деталей, размеры посадок и отверстий, количество и срок плановой остановки. Полезно приложить сборочный чертёж или позиционный номер.
В запросе указывают, нужен отдельный товар, комплект на конкретный узел или набор для капитального ремонта. Для повторного отказа добавляют ток, температуру, давление, время смешивания или выгрузки и сведения о предыдущей замене.
- точная модель, серийный номер и год выпуска
- узел, сторона, номер вала и позиция установки
- артикул, маркировка или сборочный номер
- фотографии детали и сопряжённого узла
- размеры, рабочие зазоры и требуемое количество
- режим эксплуатации и плановый срок ремонта
Входной контроль поставленных деталей
До остановки оборудования сверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на посадочные поверхности, футеровку — на плоскостность и отверстия, эластомеры — на сохранность кромок.
Несовпадающую деталь не пересверливают и не подтачивают без технического решения. Изменение угла, толщины, отверстий или посадки способно нарушить прочность, баланс и рабочую траекторию. Несоответствие фиксируют до монтажа.
Планирование ремонтного окна
В продолжительность остановки включают мойку, безопасную блокировку приводов, демонтаж крышек, маркировку, измерения, восстановление посадок, сборку и регулировку. Для валов, редукторов и тяжёлых корпусных деталей заранее проверяют точки строповки и доступ подъёмного оборудования.
К началу ремонта должны быть подготовлены подтверждённые детали, крепёж, уплотнения, смазочные материалы и измерительный инструмент. Резерв формируют по прошлым вскрытиям, чтобы разобранный смеситель не оставался в простое из-за одной втулки, шайбы или прокладки.
Монтаж и контрольный запуск
После сборки механизм проворачивают или запускают без нагрузки, проверяя направление, равномерность хода, отсутствие касания, шум, вибрацию и утечку. Рабочие зазоры контролируют после окончательной затяжки, потому что положение детали может измениться при посадке.
Первые циклы выполняют под наблюдением. Регистрируют ток, температуру опор, герметичность, время выгрузки и затяжку доступного крепежа. Контрольная остановка позволяет выявить ошибку монтажа до повреждения новых деталей.
Плановый ЗИП и технический архив
Оперативный ЗИП формируют по критичности и фактическому сроку поставки. Быстроизнашиваемые скребки, крепёж, ремни, уплотнения и детали затвора держат в резерве; валы, редукторы и крупные корпуса планируют по диагностике.
После ремонта сохраняют фотографии маркировок, фактические зазоры, состав установленного комплекта, дату и число циклов. Архив показывает, связан ли повторный износ с рецептурой, мойкой, смазкой, геометрией или настройкой привода.
Итог
Подбор для MEKA MB 3.33 и MB 4.5 ATW должен связывать точную модель, узел, сторону, подтверждённый код и состояние сопряжений. Такой подход снижает риск несовместимости и позволяет подготовить комплект под реальный объём ремонта.
Технически полная заявка сокращает время согласования и простоя: поставщик видит не только название детали, но и её положение, размеры, соседние элементы и условия работы.
