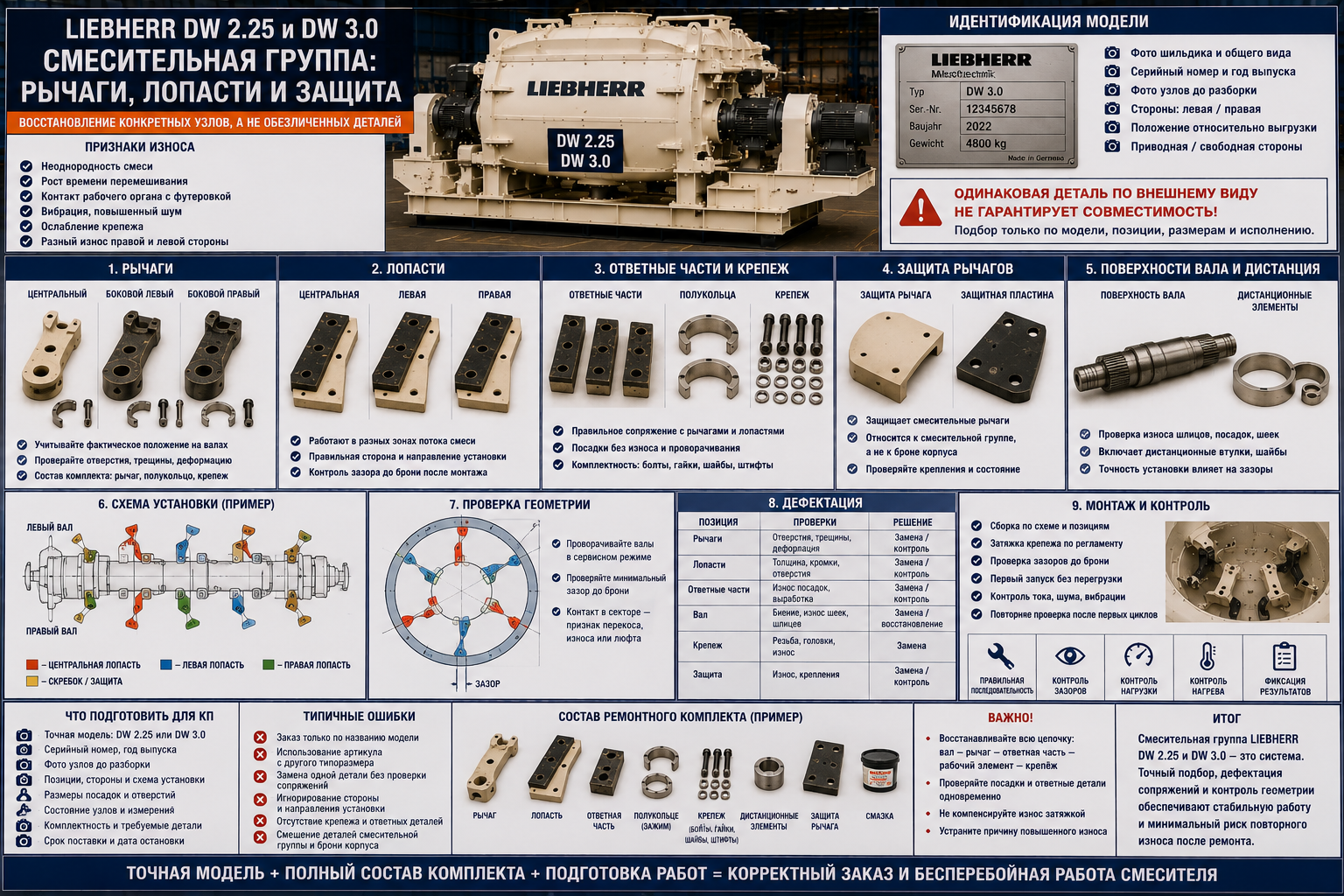

Смесительная группа LIEBHERR DW 2.25 и DW 3.0: рычаги, лопасти и защита

Смесительная группа LIEBHERR DW 2.25 и DW 3.0: рычаги, лопасти и защита — это практическая задача по восстановлению конкретных узлов, а не подбор обезличенных деталей «на смеситель». В двухвальном смесителе рабочая геометрия формируется не одной лопастью, а всей последовательностью рычагов, ответных деталей и рабочих элементов на обоих валах. Поэтому заказ отдельной позиции только по внешнему сходству редко решает проблему устойчиво. Для LIEBHERR DW 2.25 и DW 3.0 важно восстановить исходную схему перемещения смеси, проверить положение каждого элемента и одновременно оценить сопряжения, которые могли получить выработку.

Для двухвальные бетоносмесители LIEBHERR DW 2.25 и DW 3.0 приоритетом является смесительная группа: центральные и боковые рычаги, лопасти, ответные элементы, защитные детали и крепёж. Решение принимают после дефектации: одинаковый симптом может быть вызван как износом основной детали, так и повреждением посадки, перекосом, недостаточной смазкой, неправильной регулировкой или сохранённым изношенным сопряжением.

До запроса цены и сроков полезно разложить ремонт по функциональным позициям. Это исключает смешение брони, смесительной группы, привода и корпусных деталей, а также помогает понять, какие элементы необходимо заказывать комплектно.

• центральные и боковые рычаги с учётом фактического положения на валу
• левая, правая и центральная лопасти, работающие в разных зонах потока
• ответные части рычагов, полукольца, зажимные и посадочные элементы
• защита смесительных рычагов, которая относится к смесительной группе, а не к броне корпуса
• крепёж, дистанционные элементы и поверхности вала, определяющие точность установки

Для моделей DW 2.25 и DW 3.0 названия деталей могут повторяться, но геометрия, сторона установки, количество элементов и исполнение крепления уточняются отдельно. Даже совпадающее обозначение узла не является подтверждением взаимозаменяемости между типоразмерами или ревизиями.

Основные признаки, которые требуют проверки узла: неоднородность смеси, рост времени перемешивания, локальный контакт рабочего органа с футеровкой, вибрация, повторное ослабление крепежа и заметно разный износ правой и левой стороны. По одному симптому нельзя сразу назначать деталь к замене. Сначала смеситель очищают, фиксируют положение рабочих элементов и проверяют, где именно возникает люфт, контакт, утечка или перегрузка.

Износ оценивают не только визуально. Для броневых и рабочих деталей измеряют остаточную толщину, отверстия, посадочные поверхности и зазоры. Для валов и опор проверяют биение и люфт. Для приводных элементов — состояние зубьев, шпонок, муфт, подшипников и креплений. Для уплотнений — дорожку вала, защитные втулки, фактическую подачу смазки и наличие загрязнения внутри опоры.

Полезно составить простую ведомость: позиция, состояние, измеренный размер, решение «замена / контроль / оставить», необходимый крепёж и примечание по монтажу. Такая ведомость снижает риск, что после разборки обнаружится недостающая прокладка, втулка, полукольцо или ответная деталь, без которой основной элемент невозможно установить корректно.

Для точного подбора нужны: точная модель, серийный номер и год выпуска; каталожный номер; сторона и позиция на валу; направление установки; размеры посадочного места; фотографии узла до разборки; состояние ответной детали и защиты. Чем крупнее и сложнее узел, тем опаснее использовать только фотографию снятой детали. Фото помогает сопоставить форму, но не подтверждает размеры, материал, ревизию и положение внутри сборки.

По LIEBHERR важно сохранять исходное написание модели и не объединять детали разных серий ради удобства заказа. Если официальный каталожный номер отсутствует или не подтверждён, позицию описывают по модели, узлу, стороне, размерам и фактическому исполнению. Неподтверждённый код не следует выдавать за официальный артикул.

Для симметричных деталей дополнительно отмечают, с какой стороны ведётся наблюдение: со стороны привода, со свободной стороны, по ходу материала или по схеме производителя. Формулировки «левая» и «правая» без точки отсчёта создают высокий риск ошибки, особенно когда деталь выглядит зеркально и может физически устанавливаться в неправильном положении.

При сильной выработке нельзя ограничиваться новой лопастью, если отверстия рычага вытянуты, ответная часть разбита или посадка на валу уже не обеспечивает фиксацию. В таком случае ремонт планируют как восстановление цепочки «вал — рычаг — ответная часть — рабочий элемент — крепёж».

К основной детали обычно добавляют крепёж, стопорные элементы, прокладки, защитные кольца, смазочные материалы и детали, которые снимаются с разрушением или имеют ограниченный ресурс повторного монтажа. При этом не нужно автоматически менять весь смеситель «по кругу»: комплектность определяется фактическим состоянием и требованиями производителя.

Парные или соседние позиции проверяют одновременно. Если одна сторона изношена значительно сильнее, выясняют причину: нарушение геометрии, неправильный порядок загрузки, перекос, недостаточная смазка, повреждение опоры или локальный поток материала. Без устранения причины новая деталь может повторить тот же профиль износа.

После сборки валы проворачивают в безопасном режиме, проверяют зазор до брони по всей траектории, контролируют направление лопастей и отсутствие пересечения рабочих зон. Первый запуск выполняют без превышения штатной загрузки, после чего повторно проверяют затяжку крепежа и характер тока привода.

Крепёж затягивают по принятой последовательности, без попытки притянуть деталь через затвердевшую смесь, перекошенную прокладку или деформированное основание. После первых рабочих циклов узел осматривают повторно: проверяют затяжку, следы контакта, температуру, утечки, работу датчиков и отсутствие нештатного шума.

Результаты ремонта стоит зафиксировать: фотографии до и после, установленные позиции, подтверждённые номера, измеренные зазоры и дата запуска. При следующем обслуживании это позволит быстрее определить динамику износа и подготовить заказ без повторного восстановления истории оборудования.

• заказ только по названию модели без серийного номера и исполнения
• перенос артикула с похожего типоразмера без подтверждения документацией
• замена расходной детали без проверки посадки и ответного элемента
• смешение брони корпуса, защиты рычага и деталей смесительной группы
• игнорирование стороны установки, направления вращения и положения на схеме
• отсутствие крепежа, прокладок и смежных деталей в комплекте остановочного ремонта

Особенно рискованно ориентироваться на старую деталь, если смеситель уже ремонтировался с заменой узла или модернизацией. Фактически установленное исполнение может отличаться от первоначального каталога, поэтому шильдик, история ремонта и фотографии сборки рассматриваются вместе.

Для запроса по DW 2.25 и DW 3.0 достаточно собрать технический пакет: фото шильдика, общий вид узла, крупные планы износа, перечень нужных деталей, известные номера, размеры и требуемый срок поставки. Если планируется остановочный ремонт, отдельно указывают предполагаемую дату остановки и допустимую продолжительность простоя.

По этим данным можно разделить позиции на подтверждённые, требующие сверки и дополнительные по результатам дефектации. Коммерческое предложение тогда отражает реальный объём работ, а не случайный набор деталей. Для срочной поставки полезно заранее определить критические элементы, без которых запуск невозможен, и резервные позиции, которые можно заменить во вторую очередь.

Смесительная группа LIEBHERR DW 2.25 и DW 3.0: рычаги, лопасти и защита требует последовательности: идентификация модели, дефектация сопряжений, проверка стороны и позиции, определение комплектности, подтверждение номера и контроль монтажа. Такой подход сокращает риск несовместимости, повторного износа и незапланированной остановки после ремонта.
