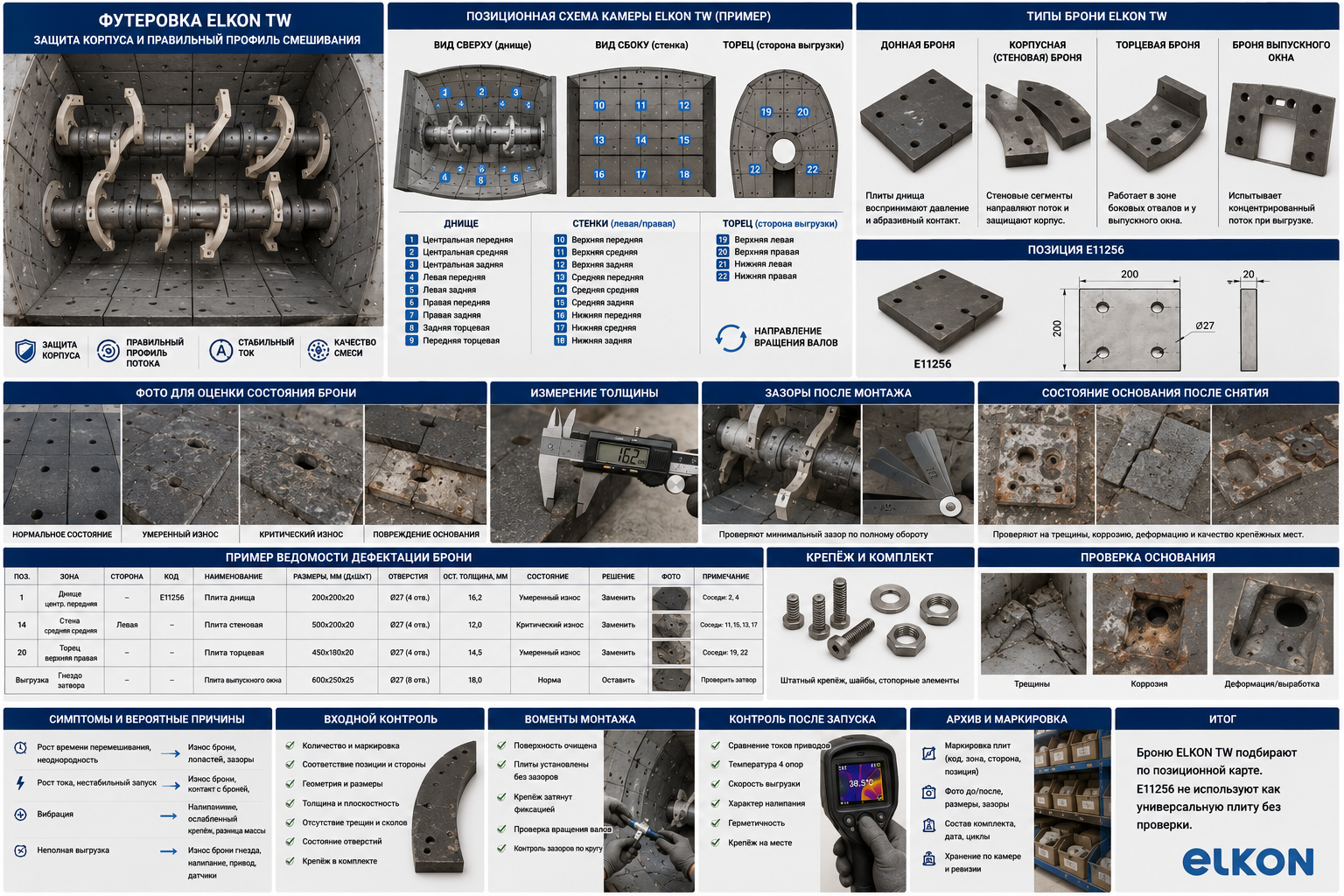

Футеровка ELKON TW защищает корпус и формирует поверхность, относительно которой движутся лопасти и скребки. Состояние брони влияет на качество смешивания и ток.
Для подбора недостаточно общего обозначения серии. Совместимость определяется точной моделью, ревизией, валом, стороной, местом установки и состоянием сопряжённых элементов.
Идентификация модели и фактического исполнения
Каждую плиту маркируют по днищу, стенке, торцу и положению относительно загрузки и выгрузки. Фиксируют толщину, отверстия и соседние сегменты.
До мойки фиксируют шильдик, серийный номер, маркировку деталей, следы утечки, налипание и зоны контакта. После очистки снимают размеры: диаметры, отверстия, толщину, длину, угол и ориентацию. Если смеситель модернизировали, приоритет имеет фактически установленная конфигурация.
Донная и корпусная броня
Плиты днища воспринимают давление и абразивный контакт, стеновые сегменты направляют поток.
После снятия проверяют основание на трещины, коррозию и деформацию.
Торцы и выгрузка
Торцевая зона работает рядом с боковыми отвалами, а выпускное окно испытывает концентрированный поток.
Состояние затвора и гнезда оценивают вместе с футеровкой.
Позиция E11256
E11256 используют как каталожный ориентир, но размеры, толщину и место установки подтверждают по фактической детали.
После монтажа измеряют перепад и минимальный зазор по полному обороту.
Рабочие условия и характер износа
На ресурс влияют фракция заполнителя, абразивность, влажность, содержание мелких компонентов, число циклов, продолжительность сухого перемешивания и качество мойки. Локальный износ может быть следствием порядка загрузки, перекоса, налипания или неправильного зазора.
Для анализа фиксируют рецептуру, загрузку, время сухого и мокрого перемешивания, скорость выгрузки и фактическое число циклов. Сравнение по одинаковым условиям позволяет отделить естественный износ от неисправности.
Дефектация до размещения заказа
Броню ELKON TW подбирают по позиционной карте; E11256 не используют как универсальную плиту без проверки.
Дефектную ведомость ведут позиционно. Для каждой строки указывают модель, вал или сторону, место установки, маркировку, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить или проверить после вскрытия.
Связь симптомов с вероятными узлами
Рост времени перемешивания и неоднородность требуют проверки профиля лопастей, положения рычагов, зазоров и налипания. Рост тока и нестабильный запуск могут быть связаны с переполнением, контактом рабочих органов с бронёй, повреждением опоры, редуктора или посторонним предметом. Вибрация не подтверждает автоматически дефект вала: сначала исключают неравномерное налипание, ослабленный крепёж и разницу массы рабочих элементов.
Утечка цементного молочка у опоры направляет проверку к уплотнениям, но одновременно оценивают поверхность вала, биение, втулки, подшипник и подвод смазки. Неполная выгрузка требует проверки гнезда, налипания, привода и датчиков. Дистанционную гипотезу не принимают за окончательный диагноз: решение формируют после очистки и измерений.
Ошибки при подборе
Нельзя заказывать запчасть только по обозначению ELKON TW, фотографии без масштаба или совпадению одного размера. Серия охватывает несколько типоразмеров и ревизий; левые, правые, редукторные и свободные позиции требуют отдельной сверки.
Совпадение кода одной детали не означает взаимозаменяемость соседних элементов или полного комплекта. Комплектность подтверждают по сборочной схеме и фактической ревизии.
Комплектность ремонта
Комплект включает позиционные плиты, штатный крепёж, шайбы и защитные элементы; повреждение корпуса добавляют отдельно.
Ведомость делят на обязательные позиции, резерв после вскрытия и плановый ЗИП. Вместе с основной деталью учитывают крепёж, втулки, прокладки, уплотнения, смазку и защитные компоненты.
Планирование ремонтного окна
Ремонтное окно рассчитывают с учётом мойки, блокировки энергии, маркировки, демонтажа, измерений, восстановления посадок, сборки и регулировки. Для валов, опор и редукторов заранее проверяют грузоподъёмность и доступ подъёмного оборудования.
Последовательность демонтажа связывают с поставкой деталей. Это исключает простой из-за одной неучтённой втулки, прокладки, кольца или нестандартного болта.
Ремонтная ведомость и приёмка комплекта
В ремонтной ведомости для каждой позиции указывают наименование, код или статус кода, модель, вал, сторону, количество, материал, размеры и фотографию. Отдельная графа фиксирует сопряжённую деталь, которую необходимо проверить перед установкой. Такой формат позволяет поставщику и ремонтной бригаде работать с одним перечнем и исключает разные трактовки состава.
При приёмке комплект раскладывают по узлам и этапам монтажа. Проверяют, что к основным деталям приложены нужные болты, шайбы, стопорные элементы, прокладки и уплотнения. Для парных и симметричных деталей отмечают, какая позиция относится к конкретному валу и стороне. До начала ремонта подтверждают, что условные позиции после вскрытия не смешаны с обязательным объёмом.
Проверка совместимости между типоразмерами TW
Серия TW включает несколько типоразмеров, но общий принцип двухвальной камеры не делает детали автоматически взаимозаменяемыми. С ростом объёма меняются длина и диаметр валов, число рабочих элементов, размеры футеровки, нагрузка на опоры и исполнение привода. Поэтому код, подтверждённый на TW 1500/1000, нельзя переносить на TW 3000/2000 или TW 4500/3000 без документации.
При сравнении деталей проверяют не только габарит, но и материал, твёрдость, отверстия, угол, сторону, направление вращения и положение в сборке. Для уплотнений дополнительно сверяют диаметр вала, глубину корпуса и последовательность колец. Для броней — толщину, крепёж и соседние сегменты. Любое отличие отражают в ведомости до заказа.
Данные для подбора и коммерческого предложения
Нужны схема камеры, фотографии зон, размеры E11256 и других плит, остаточная толщина и состояние крепежа.
Указывают требуемый формат: отдельная позиция, комплект на сторону, комплект на узел или набор для капитального ремонта.
- модель ELKON TW
- позиционная схема
- размеры и толщина плит
- код E11256
- зазоры и состояние основания
Входной контроль поставленных деталей
До остановки сверяют количество, маркировку, сторону, геометрию и отсутствие повреждений. Литые элементы осматривают на трещины, валы и втулки — на посадочные поверхности, броню — на плоскостность, эластомеры — на деформацию.
Проверку проводят до остановки БСУ, чтобы сохранить время на замену или уточнение несовпадающей позиции.
Монтаж и контрольный запуск
Плиты устанавливают на очищенную поверхность, контролируют прилегание и повторно проверяют вращение валов.
Первый запуск выполняют без материала или на минимальной нагрузке. После нескольких циклов проверяют ток, температуру опор, герметичность и крепёж.
Контроль после первых рабочих циклов
После выхода на рабочую загрузку сравнивают ток двух приводов, температуру четырёх опор, скорость выгрузки и характер налипания с данными до ремонта. Разница между симметричными сторонами указывает на необходимость повторной проверки зазоров, смазки или соосности.
Контрольную остановку проводят до длительной непрерывной работы. Проверяют доступный крепёж, следы контакта, положение уплотнений и отсутствие смеси в подшипниковых зонах. Результаты заносят в технический архив вместе с фотографиями.
Плановый ЗИП и технический архив
Запас брони формируют по статистике конкретной камеры.
После ремонта сохраняют фотографии установленных деталей, маркировки, измеренные зазоры, состав комплекта, дату и число циклов. Такой архив ускоряет следующий заказ и помогает анализировать причины повторного износа.
Итог
Броню ELKON TW подбирают по позиционной карте; E11256 не используют как универсальную плиту без проверки.
Технически корректный запрос связывает точную модель ELKON TW, конкретный вал или сторону, подтверждённую позицию, состояние сопряжений и требуемую комплектность.
