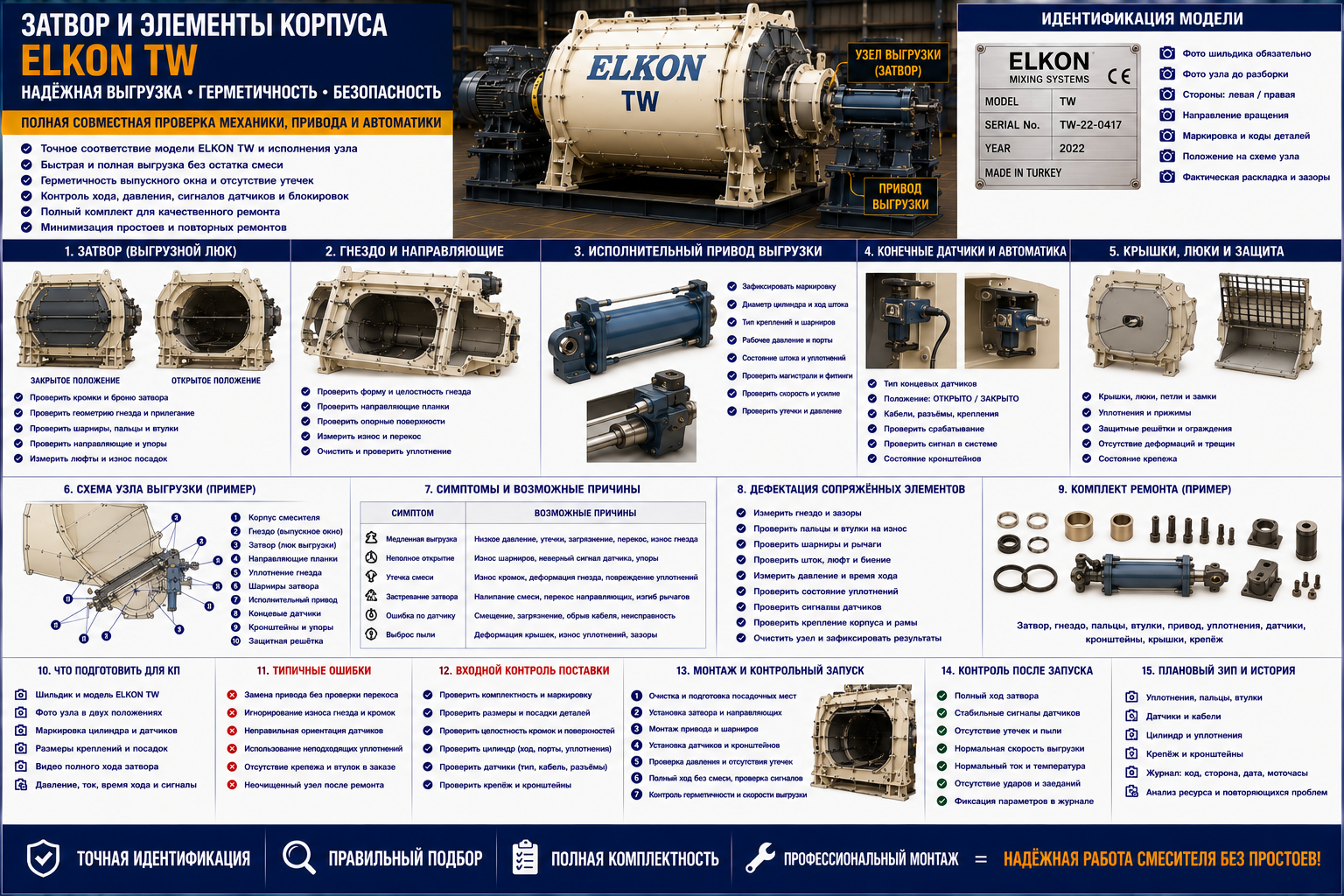

Затвор ELKON TW должен быстро и полностью освобождать камеру, а элементы корпуса обеспечивают герметичность и доступ к обслуживанию. Медленная выгрузка и утечка часто связаны с сочетанием износа гнезда, направляющих, привода и датчиков.
Фиксируют геометрию окна, положение затвора, ход исполнительного механизма, сигналы конечных датчиков и состояние крышек. Замена привода без устранения перекоса увеличивает нагрузку.
Идентификация модели и фактического исполнения
Подтверждают фактическое исполнение выгрузки и автоматики. В одной серии могут применяться разные цилиндры, датчики, крепления и уплотнения.
Для ELKON TW фиксируют шильдик, серийный номер, год выпуска, производителя узла и историю предыдущих ремонтов. Если редуктор, вал, корпус или система выгрузки уже заменялись, первоначальная спецификация может не соответствовать фактически установленной детали. До очистки фотографируют маркировку, затем снимают контрольные размеры и отмечают сторону установки.
Затвор, гнездо и направляющие
Осматривают затвор в закрытом и открытом положении. Проверяют кромки, броню, гнездо, шарниры, пальцы и направляющие.
После очистки измеряют люфты и прилегание. Деформированный корпус выпускного окна нельзя выравнивать усилием нового привода.
Исполнительный привод выгрузки
Для цилиндра фиксируют диаметр, ход, крепления, давление, порты и маркировку. Проверяют шток, уплотнения, шарниры и магистрали.
Медленное движение бывает вызвано утечкой, давлением, загрязнением, перекосом механики или неверным сигналом управления.
Датчики, крышки и защита
Концевые датчики подтверждают положение и участвуют в блокировках. Проверяют кабели, разъёмы, кронштейны и стабильность срабатывания.
Крышки и люки контролируют по петлям, замкам, уплотнениям и решёткам. Деформация создаёт выброс пыли и снижает безопасность.
Симптомы, которые нельзя оценивать изолированно
Причину неполной выгрузки определяют после очистки: проверяют механику вручную, затем давление и движение привода, после чего сопоставляют положение с сигналами датчиков.
Одинаковый внешний симптом может иметь разные причины. Рост тока бывает связан с приводом, но также с налипанием, перекосом вала или контактом рабочих органов с бронёй. Утечка через уплотнение может быть следствием повреждённой манжеты, однако без проверки биения, втулки и поверхности вала новый элемент быстро выйдет из строя. Поэтому дистанционную гипотезу используют только как направление дефектации.
Дефектация сопряжённых элементов
Измеряют гнездо, пальцы, втулки, шток, шарниры, давление, время полного хода и повторяемость сигналов.
Разборку выполняют с маркировкой сторон и последовательности снятия. Измеряют остаточную толщину, люфты, посадки, отверстия и крепёж, фиксируют трещины, следы перегрева, проворот и попадание смеси. Результаты заносят в ведомость по позициям. Это позволяет отличить первичную причину от последствий и не заменять исправную крупную деталь из-за дефекта соседнего узла.
Комплектность ремонта
Включают детали затвора, пальцы и втулки, привод, уплотнения, датчики, кронштейны, крышки и крепёж по результатам дефектации.
Ведомость делят на обязательные позиции, сопряжённые детали и резерв после вскрытия. Отдельно учитывают крепёж, шайбы, кольца, прокладки, манжеты, втулки и смазочные материалы. Предложения сравнивают по одинаковой комплектности: низкая цена часто означает отсутствие одноразовых или защитных элементов, без которых сборку нельзя закончить в запланированный срок.
Ошибки при подборе
Нельзя заказывать позицию только по общему названию, фотографии без масштаба или совпадению одного диаметра. Для левых и правых деталей важны ориентация и направление вращения; для редуктора — полная табличка, вал, фланец и монтажное положение; для брони — место по схеме, толщина, материал и крепёж.
Если код не подтверждён маркировкой, паспортом или надёжной привязкой к модели, его не додумывают. Позицию оставляют на техническую сверку по чертежу, снятой детали и контрольным размерам. Такое ограничение лучше, чем формально заполненная заявка с риском получить несовместимую деталь.
Что передать для подбора и расчёта КП
Нужны фото выпускного узла, маркировка цилиндра и датчиков, размеры креплений, видео полного хода и описание сигналов автоматики.
По ELKON TW полезно приложить общий вид узла до разборки, фото деталей с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель. В запросе указывают, нужен точечный ремонт, комплект на функциональный узел или ЗИП для плановой остановки.
- модель и исполнение ELKON TW
- фото затвора в двух положениях
- маркировка и размеры привода
- типы и положение датчиков
- люфты, давление и время хода
Подготовка ремонтной ведомости
По направлению «затвор, привод выгрузки и элементы корпуса» ведомость составляют до размещения заказа. Для каждой позиции указывают узел, сторону, подтверждённый код, количество, фактическое состояние и решение: заменить, восстановить, оставить или подготовить в резерв. Рядом отмечают сопряжённую деталь, без проверки которой нельзя гарантировать ресурс новой позиции.
Ведомость связывают с последовательностью демонтажа и сборки. Так заранее выявляются недостающие крепёжные и уплотнительные элементы, готовится инструмент и уменьшается риск остановить работу из-за одной неучтённой втулки. При сравнении коммерческих предложений используют один перечень, чтобы цена не скрывала различия в составе.
Монтаж и контрольный запуск
Затвор несколько раз прогоняют без смеси, проверяют плавность, конечные положения и сигналы. Затем контролируют герметичность и скорость выгрузки.
До подачи смеси механизм проворачивают или запускают без нагрузки, контролируя равномерность хода, отсутствие касания, шум, вибрацию и утечку. После первых циклов проверяют ток двигателя, температуру опор, герметичность, положение затвора и доступный крепёж. Контрольная остановка позволяет обнаружить ошибку монтажа до повреждения новых деталей.
Входной контроль поставки
До плановой остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на состояние шеек и посадок, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Если деталь не соответствует согласованной спецификации, её не дорабатывают на площадке без технического подтверждения. Изменение отверстий, толщины, профиля или посадки способно нарушить прочность, баланс и ресурс соседних элементов.
Плановый ЗИП и эксплуатационная история
В ЗИП держат уплотнения, пальцы, втулки и подтверждённые датчики, поскольку их отказ может остановить цикл.
В журнале ELKON отмечают код, сторону, дату установки, число циклов или моточасов, тип смеси и причину снятия. Эти сведения помогают отличить обычный абразивный износ от повторяющейся проблемы смазки, соосности, мойки, настройки зазоров или режима загрузки.
Контроль после первых рабочих смен
После ввода отремонтированного узла ELKON TW в эксплуатацию результаты не ограничивают первым пробным замесом. В течение первых смен контролируют ток, температуру, вибрацию, герметичность, скорость выгрузки и сохранение рабочих зазоров. Доступный крепёж повторно проверяют после приработки, а замеченные изменения заносят в журнал.
Если новый элемент начинает изнашиваться неравномерно или параметры быстро уходят от исходных, эксплуатацию не продолжают до плановой остановки без оценки причины. Ранний осмотр позволяет выявить перекос, ослабление крепления, нарушение смазки или контакт деталей до развития вторичного повреждения.
Итог
Затвор и корпус ELKON TW восстанавливают как мехатронный узел: механика, привод и датчики должны быть согласованы.
Технически корректный запрос по ELKON TW связывает модель, конкретный узел, сторону установки, подтверждённые коды и состояние сопряжений. Такой подход сокращает риск несовместимости, заранее определяет комплектность и позволяет подготовить коммерческое предложение под реальный объём ремонта.
