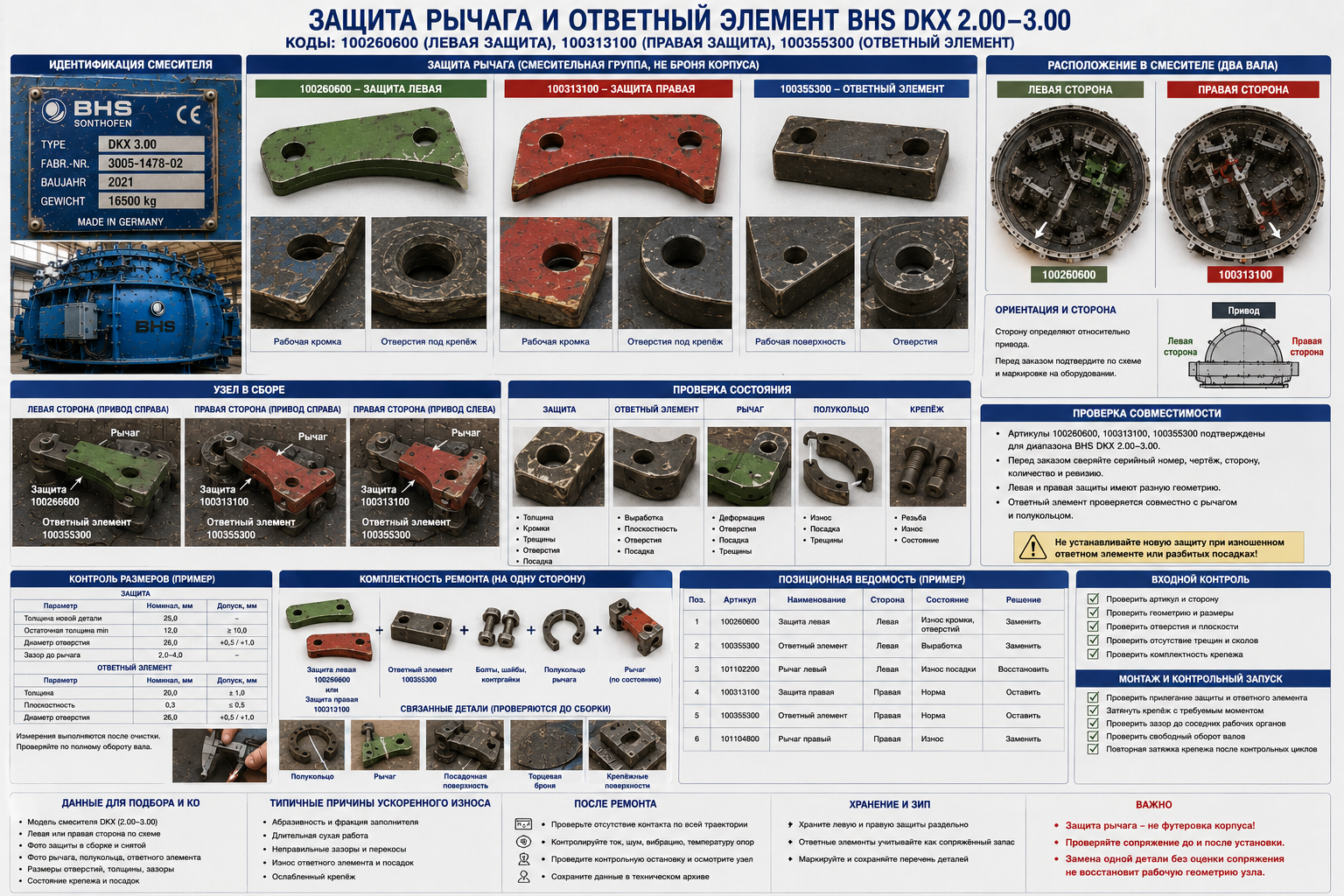

Защита рычага относится к смесительной группе, а не к броне корпуса: она закрывает рабочий элемент и снижает прямой абразивный износ рычага. Для DKX 2.00–3.00 подтверждены левая 100260600 и правая 100313100 позиции.
Ответный элемент 100355300 применяется в общей группе BHS и должен проверяться вместе с защитой и рычагом. Замена одной наружной детали без оценки посадки может не восстановить сопряжение.
Идентификация смесителя и ремонтного узла
Фиксируют сторону, рычаг, ориентацию защиты, отверстия и форму ответной поверхности. Сравнение только по длине недостаточно.
До мойки фотографируют шильдик, расположение деталей, следы контакта, налипание и утечки. После очистки снимают размеры отверстий, посадок, толщину, угол, направление и положение в сборке. Если оборудование модернизировалось, фактически установленный узел имеет приоритет над старой спецификацией.
Левая защита 100260600
Деталь принимает абразивный поток и предохраняет левый рычаг. Износ кромок и отверстий может позволить защите смещаться.
Проверяют прилегание, зазор к рабочей детали и крепёж. Трещина возле отверстия является основанием для замены.
Правая защита 100313100
Правая позиция имеет собственную геометрию и не заменяется переворотом левой.
Маркировку и сторону подтверждают до демонтажа, особенно если старые детали сильно изношены.
Ответный элемент 100355300
Ответная деталь участвует в фиксации сопряжения и влияет на положение защиты. Выработка создаёт люфт и ударную нагрузку.
Её оценивают вместе с рычагом, полукольцом и крепёжными поверхностями.
Проверка совместимости по модели и позиции
Артикулы общей группы BHS DKX 2.00–3.00 нельзя автоматически переносить на любой типоразмер. Совпадение кода в каталоге означает подтверждённую товарную привязку к диапазону, но перед поставкой всё равно сверяют серийный номер, сборочный чертёж, сторону, количество и фактическую ревизию узла.
Положение детали фиксируют относительно привода, выгрузного затвора и направления вращения валов. Для зеркальных рабочих органов и торцевых плит дополнительно проверяют левое или правое исполнение, угол установки и соседнюю позицию.
Причины ускоренного износа
Ресурс деталей зависит от абразивности заполнителя, максимальной фракции, влажности, продолжительности сухого перемешивания, числа циклов, качества мойки и последовательности загрузки. Локальная выработка может быть следствием не материала детали, а неправильного потока или механического перекоса.
Если одна сторона изнашивается заметно быстрее, проверяют зазоры, положение рычагов, соосность валов, налипание и состояние соседней брони. Замена только повреждённой поверхности без устранения причины приводит к повторной остановке.
Планирование ремонтного окна
Ремонтное окно рассчитывают не только по времени замены основной детали. В график включают мойку камеры, безопасную блокировку приводов, демонтаж крышек, маркировку валов и сторон, измерения, восстановление посадок, сборку, регулировку и контрольные циклы. Для тяжёлых плит, рычагов и валов заранее проверяют точки строповки и доступ подъёмного оборудования.
К началу остановки должны быть подготовлены подтверждённые позиции, крепёж, уплотнения, смазочные материалы, измерительный инструмент и резерв по вероятным результатам вскрытия. Это снижает риск, что смеситель останется разобранным из-за одного отсутствующего полукольца, нестандартного болта, втулки или прокладки.
Контроль качества ремонта
Качество оценивают не по факту установки новой детали, а по восстановленной геометрии узла. Контролируют положение рабочих кромок, равномерность зазоров, прилегание брони, отсутствие люфта и соответствие направления вращения. Измеренные значения записывают до первого запуска и используют как базу для следующего обслуживания.
После холостого хода выполняют ограниченный рабочий цикл и сравнивают ток, шум, вибрацию, температуру опор, время смешивания и полноту выгрузки с исходными данными. Если показатель остаётся нестабильным, оборудование не выводят на полную загрузку до проверки сопряжённых деталей и настройки процесса.
Проверка после первых рабочих циклов
После первых 50–100 циклов выполняют внеплановый осмотр без ожидания следующего регламентного ТО. Проверяют затяжку доступного крепежа, положение защит рычагов, следы перемещения плит, состояние уплотнений и равномерность температуры опор. На этом этапе легче выявить ошибку установки, чем после формирования устойчивой выработки.
Одновременно сравнивают ток приводов и время смешивания с данными контрольного запуска. Рост нагрузки, новая вибрация или локальное налипание требуют остановки и повторного измерения зазоров. Результаты осмотра добавляют в технический архив как подтверждение корректной приработки нового комплекта.
Дефектация и позиционная ведомость
Осматривают толщину, трещины, отверстия, следы движения, посадку ответного элемента и состояние защищаемого рычага.
Для каждой позиции записывают модель, узел, сторону, артикул, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить или проверить после вскрытия. Подтверждённый код не отменяет измерений, а неподтверждённый код не заполняют предположительно.
Комплектность ремонта
Комплект включает защиту нужной стороны, ответный элемент по состоянию, штатный крепёж и сопряжения рычага.
Основные детали связывают с крепежом, полукольцами, защитами, прокладками, уплотнениями и соседними изношенными элементами. Коммерческие предложения сравнивают по одной ведомости: низкая цена неполного комплекта не отражает фактическую стоимость остановки и повторной разборки.
Данные для подбора и расчёта КП
Для заказа передают фото защиты в сборке, снятой детали, сторону, размеры и маркировку.
Полезны общий вид узла, фотографии снятой детали с обеих сторон, сборочная схема, позиционный номер, размеры и количество на один вал и на весь смеситель. В запросе указывают формат поставки: отдельная позиция, комплект на сторону, комплект на узел или ЗИП на плановую остановку.
- модель DKX
- левая или правая позиция
- код 100260600 или 100313100
- состояние 100355300
- фото рычага, полукольца и крепежа
Входной контроль поставленных деталей
До остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые элементы осматривают на трещины и сколы, броню — на плоскостность и отверстия, рычаги — на посадки, эластомерные детали — на состояние рабочих кромок.
Несовпадающую позицию не пересверливают и не подгоняют без технического подтверждения. Изменение угла, толщины или посадки способно нарушить траекторию двухвальной смесительной группы и увеличить нагрузку на редукторы.
Монтаж и контрольный запуск
После монтажа проверяют надёжность фиксации, отсутствие контакта с соседними рабочими органами и повторно затягивают крепёж после контрольных циклов.
Первый запуск выполняют без материала или на минимально допустимой загрузке. Контролируют ток приводов, шум, вибрацию, температуру опор, герметичность и выгрузку. После нескольких циклов проводят контрольную остановку и повторно проверяют крепёж и следы контакта.
Плановый ЗИП и технический архив
Левую и правую защиты хранят раздельно, а ответные элементы учитывают как сопряжённый запас смесительной группы.
После ремонта сохраняют фотографии маркировок, фактические зазоры, состав установленного комплекта, дату, число циклов и причину снятия старых деталей. История помогает отличить нормальный абразивный износ от повторяющейся проблемы геометрии, смазки или режима эксплуатации.
Итог
Защиты рычагов BHS DKX подбирают по стороне и сопряжению; относить их к броне чаши технически неправильно.
Корректный запрос связывает точную модель BHS DKX, позицию детали, подтверждённый артикул, состояние сопряжений и требуемую комплектность. Такой подход снижает риск несовместимости и позволяет подготовить коммерческое предложение под реальный объём ремонта.
Контроль сопряжённых деталей
Перед окончательной сборкой повторно проверяют соседние детали, которые не вошли в заказ: посадочные поверхности, ответные элементы, крепёжные отверстия и защитные компоненты. Даже небольшой люфт или ступенька способны сократить ресурс нового комплекта.
Результат проверки фиксируют в ведомости. Если сопряжение не соответствует рабочему состоянию, его ремонт включают до запуска, а не переносят на следующую остановку.
