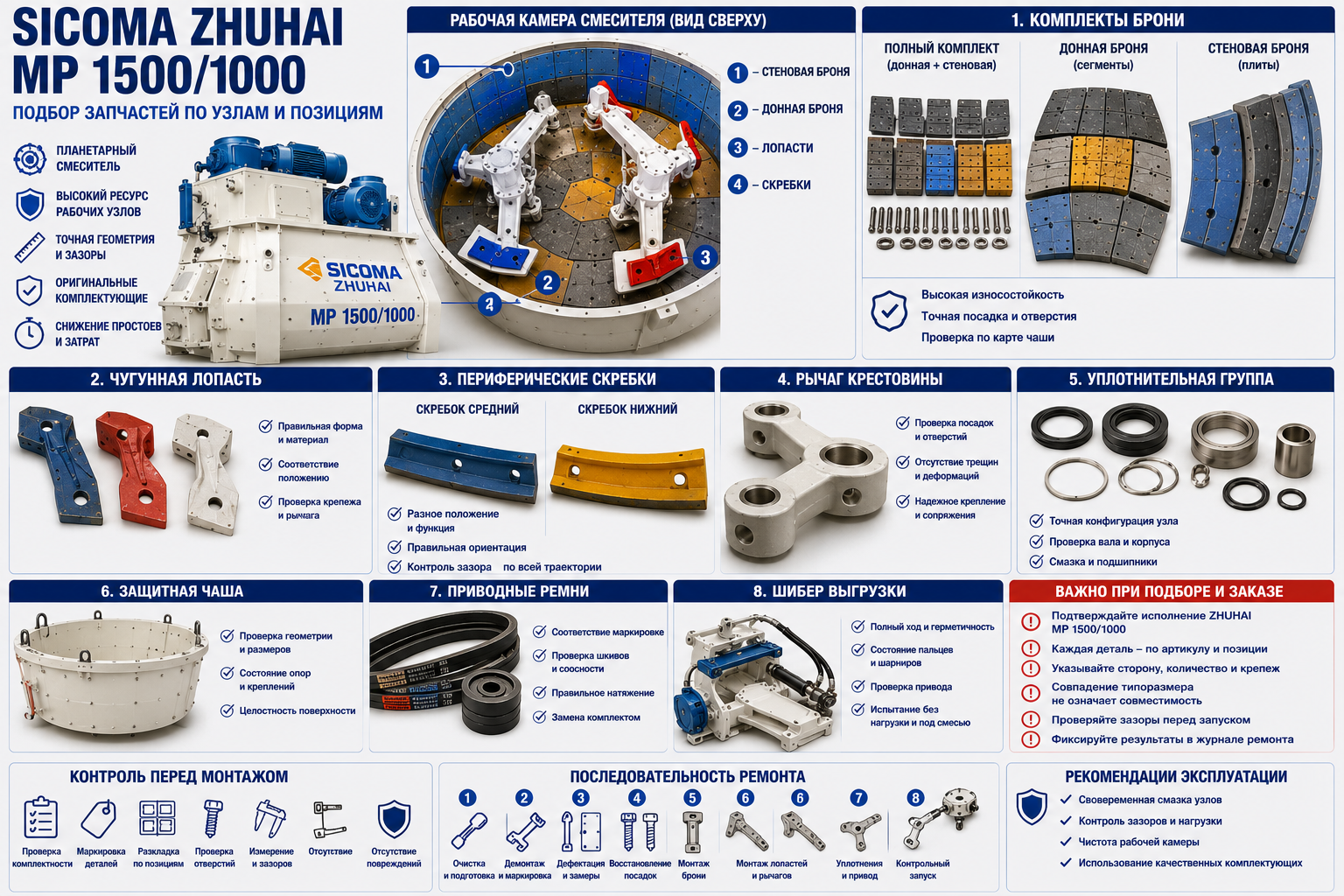

SICOMA ZHUHAI MP 1500/1000 — планетарный смеситель с донной и стеновой футеровкой, центральными рабочими лопастями, периферическими скребками и рычагом крестовины.
При подборе важно сохранять привязку к исполнению ZHUHAI. Совпадение типоразмера с другой версией SICOMA MP не подтверждает взаимозаменяемость рычагов, отверстий, брони и уплотнений.
Полный, донный и стеновой комплекты брони
До заказа уточняют, какие сегменты входят в полный комплект. Донная и стеновая броня могут поставляться отдельно.
Плиты раскладывают по карте и проверяют отверстия. После снятия футеровки чашу осматривают на протиры и деформацию.
Чугунная лопасть
Лопасть подбирают по форме, отверстиям и положению в планетарной системе. Материал и геометрия рабочей кромки влияют на поток смеси.
При замене проверяют рычаг и крепёж. Новая лопасть не должна использоваться для компенсации износа рычага.
Периферические скребки
Средний и нижний скребки работают у стенки чаши и имеют разное положение. Их нельзя смешивать.
После монтажа проверяют зазор по всей траектории. Контакт указывает на неправильную позицию, деформацию или неравномерную броню.
Рычаг крестовины
Рычаг крестовины передаёт усилие рабочему органу. Проверяют посадки, трещины, крепёж и связь с центральным механизмом.
При люфте дефектуют сопряжённые элементы. Усиленная затяжка не заменяет восстановление разбитой посадки.
Уплотнительная группа
Уплотнение подбирают по фактическому исполнению планетарного узла. Состав комплекта уточняют до заказа.
При течи проверяют вал, корпус, втулки, смазку и подшипники. Мягкие элементы меняют только после оценки металлических деталей.
Защитная чаша
Защитная чаша относится к крупным корпусным деталям. Перед заказом проверяют присоединительные размеры и состояние опор.
Повреждение может быть следствием разрушенной брони или контакта рабочих органов, поэтому причину устраняют до установки новой детали.
Подтверждение модели и фактического исполнения
Подбор начинают с проверки шильдика, серийного номера и фактической комплектации. За время эксплуатации привод, вал, корпус, футеровка или уплотнение могли заменяться, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление, сторону установки и связь с соседними элементами. Внешнее сходство не считается подтверждением совместимости.
Дефектация сопряжённых деталей
Разборку используют как этап технической диагностики. Детали маркируют по месту установки, раскладывают в последовательности снятия, фотографируют посадочные места и измеряют люфты. Повреждения корпуса, крепежа и сопряжений заносят в ведомость отдельно.
Износ редко ограничивается одной позицией. Течь уплотнения требует проверки вала и корпуса, разрушение брони — контроля несущего металла, а повреждение лопатки — осмотра рычага, крепежа и опор.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Контрольная ведомость перед заказом
Итоговую ведомость составляют по функциональным узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Формирование ЗИП и подготовка поставки
Заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые часто повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего ремонта
В журнале обслуживания фиксируют дату установки, фактические артикулы, количество циклов или моточасов, состав смеси, причину снятия и состояние сопряжённых деталей. Такие данные позволяют прогнозировать ресурс и переходить от аварийной закупки к плановому обслуживанию.
Отдельно отмечают попадание посторонних предметов, нарушение смазки, ослабление крепежа, работу с изменёнными зазорами и случаи неполной мойки. Эти факторы помогают отличить естественный абразивный износ от повторяющейся технической проблемы.
Узлы, которые нужно включить в проверку
Для SICOMA ZHUHAI MP 1500/1000 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- донная и стеновая броня
- лопасти
- периферические скребки
- рычаг крестовины
- уплотнительная группа
Что передать для подбора и расчёта КП
Для технического подбора по SICOMA ZHUHAI MP 1500/1000 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- подтверждение исполнения ZHUHAI
- карта брони
- положение лопастей и скребков
- фото рычага крестовины
- состав уплотнительной группы
Практический порядок подготовки ремонта
До остановки оборудования составляют маршрут ремонта: очистка, контрольные замеры, демонтаж, дефектация, восстановление посадочных поверхностей, монтаж и контрольный запуск. Для каждой операции определяют необходимый инструмент, подъёмные средства и ответственного исполнителя. Такой порядок снижает вероятность, что разобранный смеситель будет простаивать из-за неподготовленного крепежа или отсутствующей сопряжённой детали.
После демонтажа фактическое состояние сравнивают с предварительной ведомостью. Детали, которые можно использовать повторно, подтверждают измерениями; позиции со скрытым износом переводят в обязательный список. Все изменения фиксируют до начала сборки, чтобы закупка и ремонтная бригада работали по одной актуальной версии перечня.
При приёмке поставки маркировку и геометрию сопоставляют со снятыми образцами и фотографиями узла. Если обнаружено расхождение по отверстиям, стороне или посадке, деталь не дорабатывают на площадке без технического согласования. Самовольное изменение размеров может нарушить прочность и рабочую геометрию.
Перед началом сборки ответственный специалист сверяет комплект с ведомостью, проверяет наличие крепежа, расходных элементов и документации. Любое расхождение фиксируют до монтажа, чтобы не изменять деталь на площадке и не создавать новый риск несовместимости.
Итог
Запчасти для SICOMA ZHUHAI MP 1500/1000 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и исполнения, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
