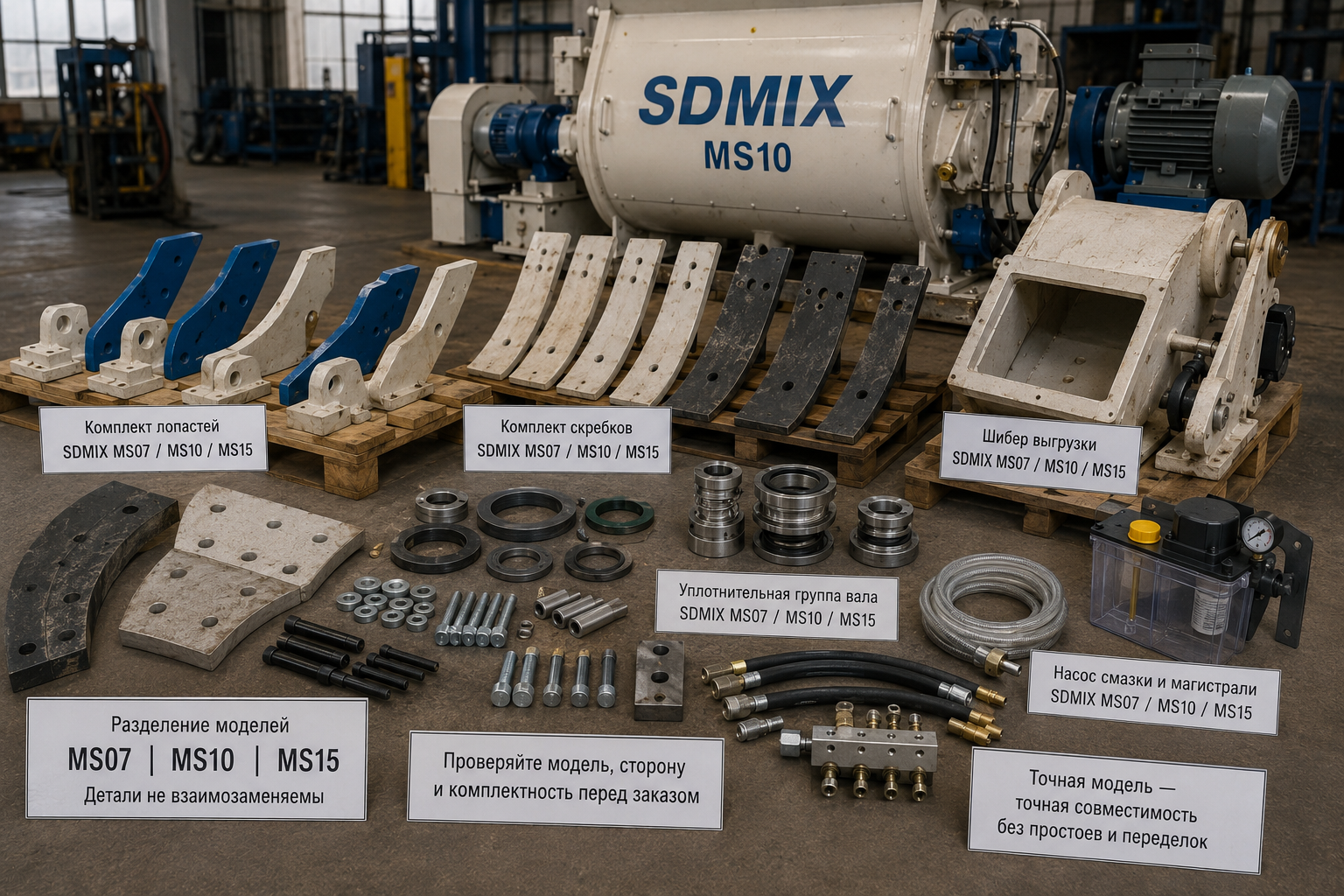

Серия SDMIX MS представлена моделями MS07, MS10 и MS15. Для каждой модели в товарной структуре выделены комплект лопастей, комплект скребков, уплотнительная группа вала, шибер выгрузки и насос смазки.
Набор групп одинаков по логике, но размеры и комплектность зависят от модели. Детали MS07 нельзя переносить на MS10 или MS15 только потому, что названия совпадают.
Разделение MS07, MS10 и MS15
В заявке указывают полное обозначение. При отсутствии артикула прикладывают шильдик и размеры.
Состав комплектов сравнивают по количеству и стороне. Общая фраза «лопасти MS» недостаточна.
Комплекты лопастей и скребков
Рабочие детали проверяют по геометрии и креплению. Износ скребков связан с состоянием торцевых зон.
После установки выполняют ручной проворот и контролируют зазор. Новые элементы не должны контактировать с корпусом.
Уплотнительная группа вала
Комплект подбирают по модели и стороне. При течи проверяют вал, втулки, корпус и смазку.
Если поверхность повреждена, её восстанавливают или заменяют до монтажа нового уплотнения.
Шибер выгрузки
Шибер должен полностью открываться и закрываться без перекоса. Налипание и люфт увеличивают усилие.
В КП уточняют, поставляется ли узел в сборе или отдельными элементами.
Насос смазки
Насос выбирают по модели и фактической системе смазки. Проверяют производительность, присоединение и состояние магистралей.
Недостаточная подача смазки может быть связана не только с насосом, но и с засорением каналов или повреждением распределения.
Подтверждение модели и фактического исполнения
Обозначение SDMIX MS07, MS10 и MS15 задаёт базовую конструкцию, но перед заказом требуется сверить фактический узел. После капитального ремонта на оборудовании могут стоять детали другого выпуска или исполнения. Модель дополняют артикулом, фотографиями, размерами и данными по месту установки.
Особенно внимательно проверяют левые и правые элементы, редукторную и свободную стороны, а также комплектность групповых карточек. Ошибка часто выявляется только на монтаже и приводит к повторной остановке.
Дефектация сопряжённых деталей
Повышенный шум, вибрация, нагрев, течь, рост времени замеса и неравномерная выгрузка требуют проверки нескольких узлов. Эти признаки нельзя автоматически связывать с одной запчастью.
При дефектации оценивают геометрию, рабочие зазоры, состояние крепежа, посадок и смазочных каналов. Результаты фиксируют в ведомости с фотографиями и фактическими размерами.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Узлы, которые нужно включить в проверку
Для SDMIX MS07, MS10 и MS15 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь используется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- лопасти
- скребки
- уплотнительная группа
- шибер выгрузки
- насос и магистрали смазки
Что передать для подбора и расчёта КП
Для технического подбора по SDMIX MS07, MS10 и MS15 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по модели, стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и документации.
- точная модель MS
- фото шильдика
- состав комплектов
- сторона уплотнения
- характер неисправности выгрузки или смазки
Формирование ЗИП и подготовка поставки
Для SDMIX MS07, MS10 и MS15 полезно разделять заявку на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые чаще всего повреждаются или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в предусмотренном сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Контрольная ведомость перед заказом
По SDMIX MS07, MS10 и MS15 итоговую ведомость составляют по узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают модель, артикул, сторону, количество, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Если предлагается совместимая деталь, в предложении должны быть указаны подтверждённые параметры применяемости. Одного совпадения общего названия или габарита недостаточно.
Практический порядок подготовки ремонта
Для SDMIX MS07, MS10 и MS15 заранее готовят маршрут ремонта: очистка, замеры, демонтаж, дефектация, восстановление посадочных мест, монтаж и контрольный запуск. По каждому этапу определяют инструмент, подъёмные средства и ответственного исполнителя.
Детали, которые внешне похожи, нумеруют и связывают с фотографией места установки. Сторону, положение относительно выгрузки и принадлежность к конкретной модели записывают словами, а не оставляют только на памяти ремонтной бригады.
При получении поставки проверяют количество, маркировку, геометрию и отсутствие повреждений. Литые детали осматривают на трещины, эластомерные элементы — на деформацию, а комплектные группы — на наличие крепежа и сопряжённых позиций.
Эксплуатационные данные для следующего обслуживания
По SDMIX MS07, MS10 и MS15 рекомендуется сохранять историю замен по моделям, сторонам и узлам. В журнале отмечают дату установки, число циклов или моточасов, тип смеси, характер снятой детали и состояние сопряжённых элементов. Эти данные позволяют планировать поставку до аварийного отказа.
Отдельно фиксируют причины внепланового ремонта: попадание постороннего предмета, недостаточную мойку, нарушение смазки, ослабление крепежа или работу с изменёнными зазорами. Так обычный абразивный износ можно отличить от повторяющейся технической проблемы.
После каждого ремонта полезно сохранять фотографии установленных деталей, подтверждённые артикулы и фактическую комплектность. При следующем заказе это сокращает время идентификации и снижает риск повторного подбора по устаревшей документации.
Итог
Запчасти для SDMIX MS07, MS10 и MS15 нужно подбирать как элементы конкретного узла, а не как обезличенные позиции для смесителя. Правильная последовательность — идентификация модели, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
