Для SDMIX KTSB 4500/3000 применяется позиционная раскладка брони: боковые, квадратные и другие сегменты имеют собственные обозначения. Смесительная группа включает лопатки и рычаги, а монтаж требует отдельного комплекта крепежа.
Квадратная броня KB-01, средняя лопатка и комплект болтов являются разными частями одного ремонта. Если поставка не сверена по карте, сборка может остановиться из-за отсутствующей позиции или крепежа.
Подтверждение модели и фактического исполнения
Подбор начинают с подтверждения модели SDMIX KTSB 4500/3000, данных шильдика и фактического исполнения оборудования. Серийный номер, год выпуска и история ремонтов важны: вал, привод, корпус, футеровка или уплотнение могли заменяться ранее, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление и сторону установки. Для двухвального бетоносмесителя визуальное сходство не считается подтверждением совместимости.

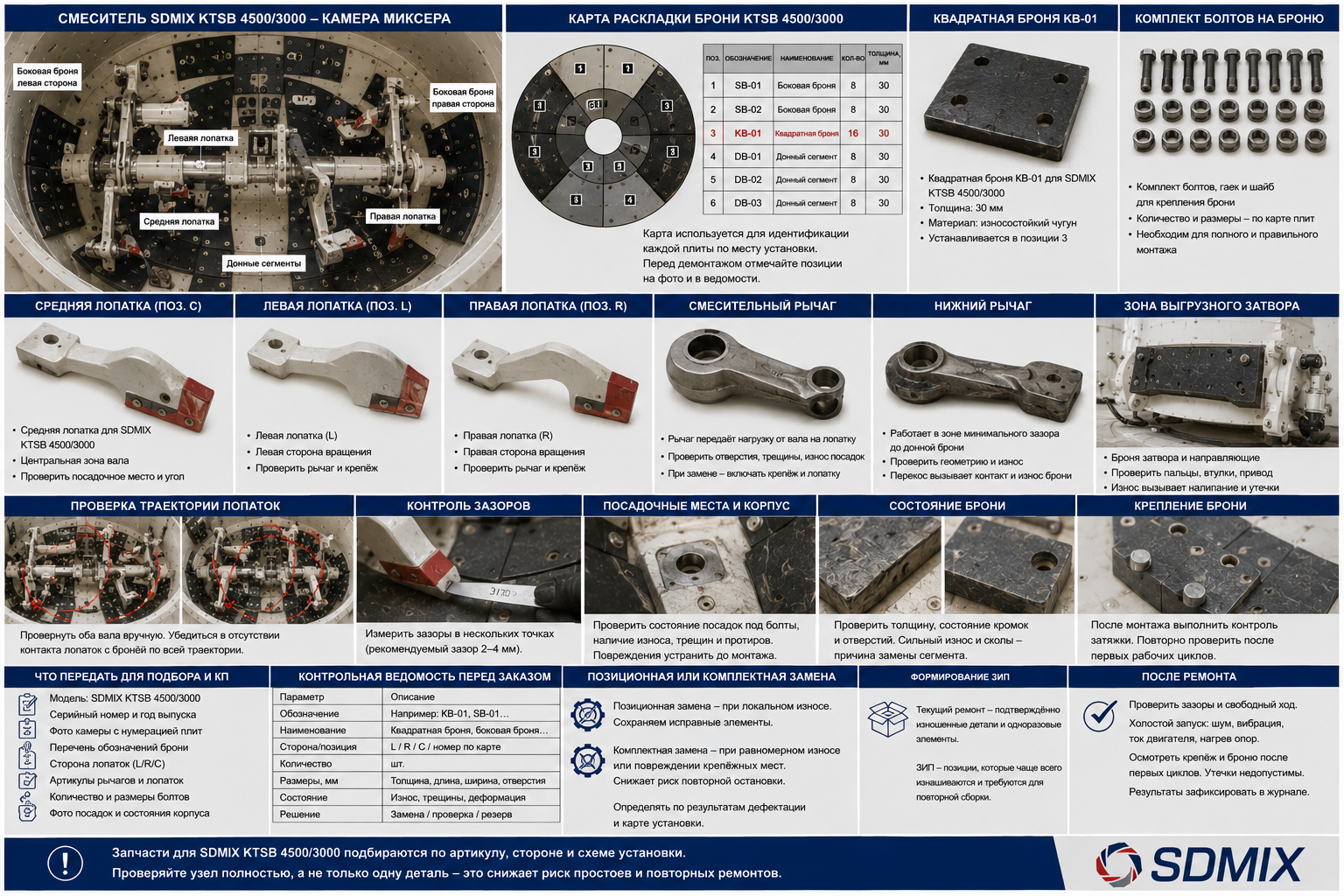

Карта брони KTSB 4500/3000
До демонтажа все плиты отмечают на фотографии и в ведомости. Для каждой позиции указывают обозначение, количество, толщину и состояние отверстий.
После снятия похожие сегменты нельзя складывать без маркировки. Сильный износ меняет форму кромок и затрудняет идентификацию.
Квадратная броня KB-01
KB-01 подбирают по модели и месту установки, а не только по квадратной форме. Важны толщина, отверстия и материал.
При частичной замене проверяют перепад с соседними сегментами. Ступень увеличивает ударную нагрузку и налипание.
Средние, левые и правые лопатки
Лопатки имеют позиционное исполнение и задают поток смеси. Сторону фиксируют до демонтажа.
При замене проверяют рычаг и крепёж. Новая лопатка на деформированном основании быстро теряет правильный угол.
Комплект болтов на броню
Старый крепёж часто имеет повреждённые головки и резьбу. Количество сверяют по карте плит.
После первых рабочих циклов выполняют контроль затяжки. Ослабленная броня разрушает отверстия корпуса и соседние сегменты.
Дефектация сопряжённых деталей
Износ редко ограничивается одной позицией. Если повреждена рабочая деталь, проверяют её основание, крепёж, посадку и соседние элементы. Течь уплотнения требует осмотра вала и корпуса, а разрушение брони — контроля несущего металла и рабочих зазоров.
Причину отказа определяют до заказа. Иначе новая запчасть будет работать в прежних неблагоприятных условиях и может выйти из строя значительно раньше ожидаемого срока.
Позиционная или комплектная замена
Большой список артикулов не гарантирует готовность к ремонту. В нём должны быть крепёж, уплотнения, прокладки и другие элементы, без которых невозможно собрать узел.
Перечень сопоставляют с последовательностью работ. Для каждой операции должно быть понятно, какие детали используются повторно, какие заменяются обязательно и какие остаются резервными.
Узлы, которые нужно включить в проверку
Для SDMIX KTSB 4500/3000 ведомость ремонта разделяют на функциональные группы. Так проще проверить комплектность, сторону установки и последовательность работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- боковая и квадратная броня
- лопатки
- рычаги
- крепёж брони
- сопряжённые элементы камеры
Контрольная ведомость перед заказом
По SDMIX KTSB 4500/3000 для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв. Ведомость должна быть связана с фотографиями и порядком ремонтных операций.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Если предлагается совместимая деталь, поставщик должен указать, по каким параметрам подтверждена применяемость. Совпадение общего названия, модели или одного габарита не считается достаточным.
Что передать для подбора и расчёта КП
Для технического подбора по SDMIX KTSB 4500/3000 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не выдумывают. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- фото камеры с нумерацией
- перечень обозначений брони
- сторона лопаток
- количество и размеры болтов
- состояние корпуса под плитами
Формирование ЗИП и подготовка поставки
Для SDMIX KTSB 4500/3000 заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые чаще всего повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Монтаж и контроль после ремонта
После сборки рабочий орган проворачивают вручную или в предусмотренном сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего обслуживания
По SDMIX KTSB 4500/3000 полезно вести историю замен по артикулам, сторонам и узлам. В журнале отмечают дату установки, количество циклов или моточасов, тип смеси, характер повреждения и состояние сопряжённых деталей.
Отдельно фиксируют причины внеплановых ремонтов: попадание постороннего предмета, недостаточную мойку, нарушение смазки, ослабление крепежа или эксплуатацию с изменёнными зазорами. Эти сведения помогают отличить обычный абразивный износ от повторяющейся технической проблемы.
Организация ремонта на площадке
До остановки SDMIX KTSB 4500/3000 назначают ответственного за маркировку деталей и ведение ведомости. Для тяжёлых плит, валов и приводных элементов заранее готовят грузоподъёмные средства, опоры и чистую площадку. Детали разных сторон и позиций не складывают в одну тару: каждая группа должна сохранять связь с фотографией места установки.
Перед демонтажом проверяют, что поставка действительно закрывает последовательность работ. Отдельно сверяют крепёж, стопорные детали, прокладки, смазочные материалы и элементы, которые нельзя безопасно использовать повторно. Если комплект неполный, капитальную разборку лучше не начинать, чтобы не увеличивать простой и риск загрязнения открытого узла.
После ремонта в эксплуатационную базу заносят установленные артикулы, размеры и фактическое исполнение. При следующем обслуживании это сокращает время идентификации и позволяет заранее рассчитать потребность в ЗИП, не повторяя подбор с нуля.
Итог
Запчасти для SDMIX KTSB 4500/3000 подбирают как элементы конкретного узла, а не как обезличенные детали для смесителя. Последовательность — идентификация модели и стороны, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
