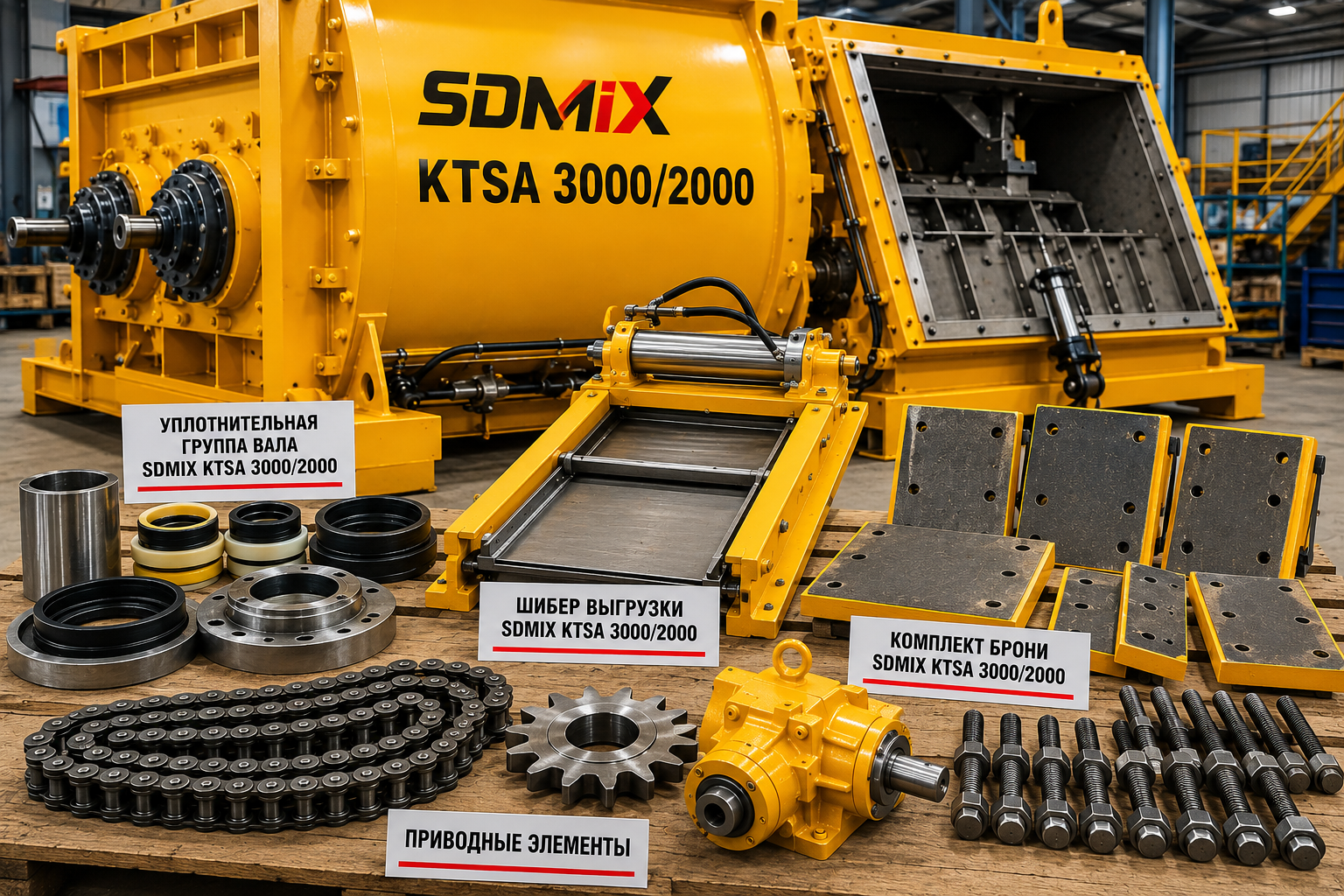

Запчасти SDMIX KTSA: уплотнения, шибер выгрузки и привод

Запчасти SDMIX KTSA: уплотнения, шибер выгрузки и привод

SDMIX KTSA — направление, где при ремонте смесителя важно смотреть не только на расходные элементы камеры, но и на узлы, которые напрямую влияют на герметичность, выгрузку и стабильность работы линии. В каталоге по KTSA встречаются уплотнительные группы валов, шиберы выгрузки, комплекты брони и другие позиции под конкретные типоразмеры: KTSA 3000/2000, 3750/2500, 4500/3000, 5300/3500, 6000/4000, 6750/4500, 9000/6000.

Для снабжения это удобная серия: многие позиции можно предварительно группировать по модели. Но для точной поставки всё равно нужно сверять исполнение смесителя, сторону установки, фактическую комплектацию узла и состояние сопряжённых деталей. Особенно это касается уплотнений валов и шибера выгрузки: ошибка здесь приводит не просто к несовпадению детали, а к повторной остановке смесителя после сборки.

Почему KTSA нельзя подбирать только по названию

Формулировка “уплотнение KTSA” или “шибер KTSA” неполная. Внутри серии есть разные типоразмеры, а узлы работают в разных нагрузочных условиях. Уплотнение вала должно совпасть по посадке, составу и стороне. Шибер выгрузки должен соответствовать геометрии затвора, рабочему проёму, креплению и фактическому исполнению выгрузочного узла.

Если смеситель обслуживается после длительной эксплуатации, нужно учитывать износ не только детали, которую планируется заменить. Часто рядом уже изношены крепёж, посадочные поверхности, направляющие, элементы герметизации, плиты брони и сопряжённые элементы корпуса. Без проверки этих зон даже правильно подобранная деталь может работать недолго.

Уплотнительная группа вала KTSA

Уплотнение вала защищает приводные и подшипниковые зоны от цементного молочка, влаги и абразивной смеси. На практике проблема редко ограничивается одной манжетой. При длительной течи изнашиваются втулки, крышки, посадочные поверхности и элементы, которые задают прижим и соосность узла.

При подборе уплотнительной группы для KTSA нужно уточнять модель смесителя, сторону установки, состояние вала, старый состав комплекта, наличие выработки и характер течи. Если цементное молочко уже попало в сторону подшипников, нужно планировать расширенный осмотр, а не только замену внешнего элемента.

Для заявки лучше приложить фото узла до разборки и после снятия крышки. Фото помогает понять, есть ли следы абразива, смещение, разрушение резиновых элементов, выработка металла или проблемы с крепежом. Но фото не заменяет модель и размеры — оно дополняет техническую идентификацию.

Шибер выгрузки KTSA

Шибер выгрузки влияет на герметичность закрытия, скорость разгрузки и стабильность цикла. Если шибер имеет выработку, смеситель может подтекать, выгружать смесь неравномерно или требовать повышенного усилия на привод. Иногда проблему воспринимают как неисправность автоматики или пневматики, хотя причина в механическом износе узла.

При подборе шибера нужно проверять модель KTSA, геометрию проёма, состояние направляющих, крепление, износ сопряжённых элементов и наличие деформации. Если старый шибер работал с перекосом, новая деталь может быстро получить тот же дефект, если не устранить причину: изношенные направляющие, перекос привода, загрязнение или повреждённые посадочные места.

Комплект брони и состояние камеры

Комплект брони для KTSA нужно рассматривать вместе с состоянием лопастей, скребков и рабочих зазоров. Если камера изношена, смесь начинает работать как абразив не только по броне, но и по элементам смесительной группы. Увеличенные зазоры ухудшают перемешивание и повышают нагрузку на узлы, которые изначально не должны компенсировать износ футеровки.

При плановой остановке лучше осматривать футеровку, шибер, уплотнения и лопасти одновременно. Это даёт более точную картину ремонта: какие детали можно заменить сразу, какие оставить в запас, какие заказать заранее под следующий регламент.

Привод и сопряжённые элементы

Когда в заявке упоминается привод, нужно уточнять конкретный узел: цепная передача, редуктор, мотор-редуктор, элементы натяжения, крепление, вал, шпонка или сопряжённые детали. Нельзя подбирать “привод KTSA” одной строкой без понимания, какая часть фактически вышла из строя.

Признаки проблем в приводной части: рывки при запуске, повышенный шум, нагрев, нестабильная работа при загруженной камере, удары при остановке, следы перекоса или растяжения передачи. Перед заказом стоит проверить не только повреждённую деталь, но и причину: износ, перегрузка, перекос, отсутствие смазки или работа при неправильном натяжении.

Какие данные нужны для подбора

Чтобы заявка по SDMIX KTSA не ушла в долгую переписку, лучше сразу передавать не только название детали, но и технический контекст. Для промышленных бетоносмесителей одна и та же формулировка может означать разные исполнения: правая или левая сторона, свободная или приводная сторона, другой объём смесителя, иной комплект крепежа, отличающийся посадочный размер.

  • бренд и точная модель бетоносмесителя;
  • серия, рабочий объём или обозначение на шильдике;
  • артикул / код товара, если он известен или сохранился в документации;
  • узел установки: уплотнительная группа валов, шибер выгрузки, броня, приводная группа;
  • сторона установки: правая / левая, приводная / свободная, верхняя / нижняя — если это применимо;
  • количество деталей и желаемая комплектность замены;
  • фото изношенной детали, фото места установки и общий вид смесителя;
  • фактические размеры, если артикул отсутствует или есть сомнения по совместимости;
  • условия эксплуатации: абразивность инертных, сменная загрузка, частота обслуживания, характер износа.

Для шибера выгрузки KTSA дополнительно нужно указывать состояние направляющих и тип привода выгрузочного узла. Для уплотнений — сторону установки и фото вала после разборки.

Когда выгоднее подбирать комплектом

Комплектный подбор не всегда означает замену всего смесителя по максимуму. Правильная задача — определить границу ремонта: какие детали действительно нужно менять сейчас, какие можно оставить до следующего планового обслуживания, а какие обязательно идут вместе из-за общей посадки или общей рабочей геометрии.

  • если увеличилось время замеса или смесь стала менее однородной;
  • если рабочие кромки лопастей и скребков изношены неравномерно;
  • если броня имеет разную высоту, протёртости или разбитые крепёжные места;
  • если уплотнение начало пропускать цементное молочко или абразив в сторону подшипникового узла;
  • если после ремонта остаются старые элементы с предельным ресурсом рядом с новыми деталями;
  • если простой БСУ критичен и повторная разборка дороже, чем заранее закрыть связанный узел.

Для производства комплектный подход чаще выгоднее аварийной дозакупки. Он позволяет заранее согласовать сроки поставки, подготовить крепёж, проверить сопряжённые элементы и выполнить ремонт за один остановочный интервал.

Типовые ошибки при заказе

Самая частая ошибка при подборе запчастей SDMIX KTSA — заказывать позицию по короткому названию без привязки к модели и узлу. Формулировки вроде «лопасть», «броня», «уплотнение», «рычаг» или «комплект» не дают достаточной точности. Внутри одной серии могут отличаться отверстия, толщина, геометрия, сторона установки, материал рабочей части и состав поставки.

Вторая ошибка — менять только одну заметно изношенную деталь без проверки сопряжённых элементов. Если новая лопасть ставится на разбитый рычаг, если новая манжета работает по повреждённой втулке, если новая броня соседствует с плитами на предельном ресурсе, ремонт быстро теряет смысл. Внешне замена выполнена, но узел продолжает работать в неправильной геометрии.

Третья ошибка — использовать фото как единственный источник идентификации. Фотография помогает, но не заменяет артикул, модель, размеры и понимание места установки. Особенно осторожно нужно работать с деталями, которые уже деформированы, подрезаны, ремонтировались сваркой или заменялись нештатными аналогами.

Вывод

Запчасти SDMIX KTSA нужно подбирать через связку “модель — узел — фактическое состояние”. Уплотнения, шибер выгрузки, броня и приводные элементы влияют на разные участки работы смесителя, но в ремонте часто связаны между собой. Чем точнее исходные данные, тем меньше риск повторной остановки после сборки.
