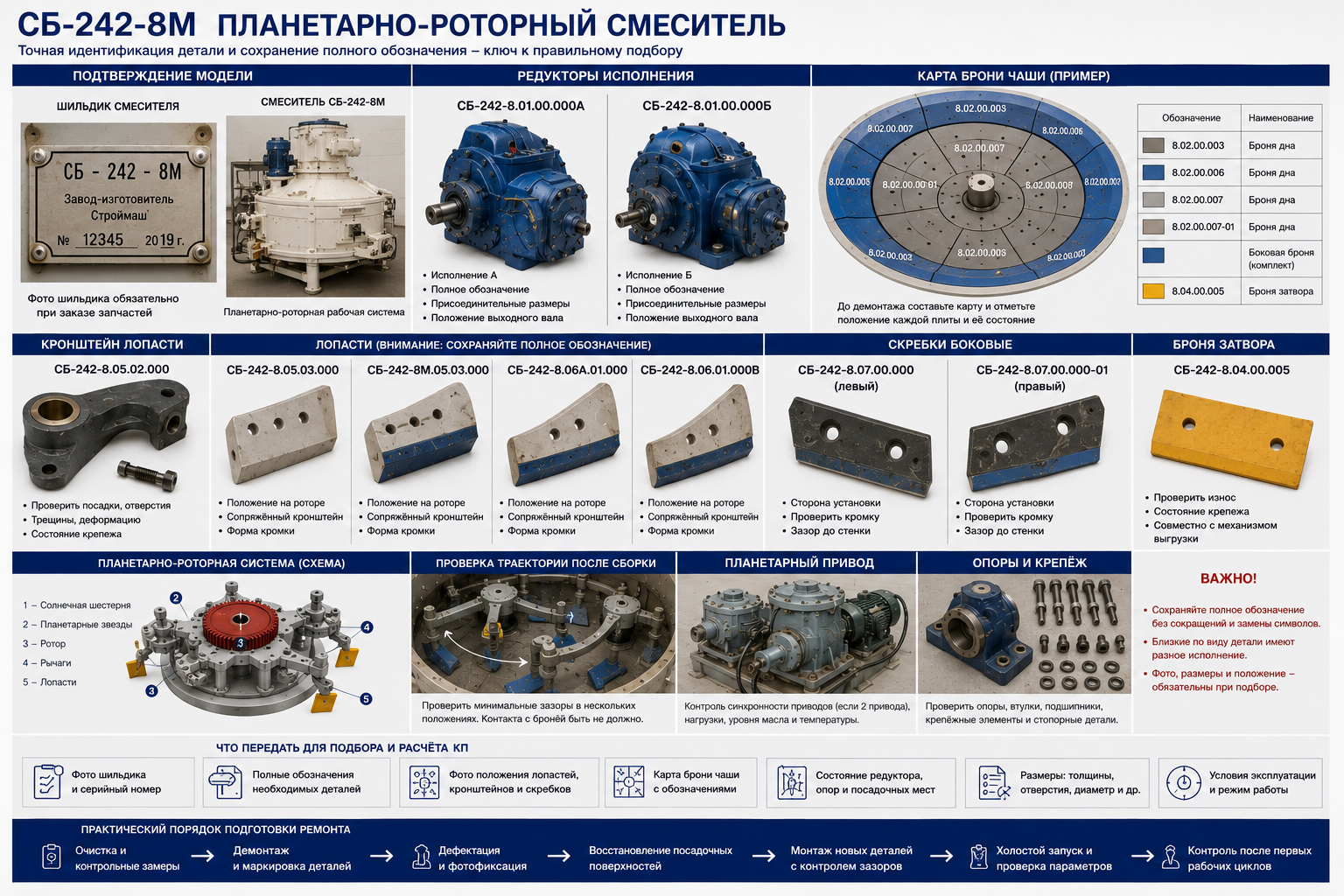

СБ-242-8М относится к смесителям с планетарно-роторной рабочей системой. В ремонтной номенклатуре представлены редукторы двух исполнений, несколько лопастей с близкими обозначениями, кронштейн лопасти, боковая броня, броня дна и броня затвора.
Главная сложность подбора — сохранить полное обозначение без сокращений. Редукторы СБ-242-8.01.00.000А и 000Б, а также лопасти 8.05.03.000, 8М.05.03.000, 8.06А.01.000 и 8.06.01.000В относятся к разным исполнениям.
Редукторы исполнения А и Б
При подборе редуктора сверяют полное обозначение, корпус, присоединительные размеры, положение выходного вала и исполнение зубчатой передачи. Буквенный индекс сохраняют обязательно.
До замены проверяют рабочую часть смесителя. Заклинивание лопасти, контакт с бронёй или повреждение опор способны вывести новый редуктор из строя.
Кронштейн лопасти СБ-242-8.05.02.000
Кронштейн удерживает рабочую лопасть и передаёт усилие от планетарного механизма. Проверяют посадки, отверстия, трещины, деформацию и состояние крепежа.
Если лопасть разрушилась от удара, кронштейн нельзя считать исправным без измерений. Изменение угла влияет на траекторию и зазор до футеровки.
Лопасти с близкими обозначениями
Коды записывают полностью, сохраняя буквы, точки и суффиксы. Для каждой снятой лопасти фиксируют положение относительно ротора и сопряжённый кронштейн.
Подбор по фотографии без кода допускается только после замеров и сопоставления с узлом. Входной контроль проводят до разборки исправных частей.
Броня дна, боковин и затвора
Футеровка включает несколько позиций дна и боковой брони. Плиты 8.02.00.003, 8.02.00.006, 8.02.00.007 и 8.02.00.007-01 нельзя объединять одним названием.
До демонтажа составляют карту, отмечают положение каждой детали и состояние крепежа. Броню затвора 8.04.00.005 проверяют вместе с механизмом выгрузки.
Контроль планетарно-роторной геометрии
После установки брони и лопастей рабочую систему проворачивают в сервисном режиме. Проверяют минимальные зазоры в нескольких положениях и отсутствие контакта.
Неравномерный зазор может быть связан с деформацией кронштейна, люфтом опор или неправильной позицией брони. Регулировку выполняют до загрузки материала.
Подтверждение модели и фактического исполнения
Подбор начинают с проверки шильдика, серийного номера и фактической комплектации. За время эксплуатации привод, вал, корпус, футеровка или уплотнение могли заменяться, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление, сторону установки и связь с соседними элементами. Внешнее сходство не считается подтверждением совместимости.
Дефектация сопряжённых деталей
Разборку используют как этап технической диагностики. Детали маркируют по месту установки, раскладывают в последовательности снятия, фотографируют посадочные места и измеряют люфты. Повреждения корпуса, крепежа и сопряжений заносят в ведомость отдельно.
Износ редко ограничивается одной позицией. Течь уплотнения требует проверки вала и корпуса, разрушение брони — контроля несущего металла, а повреждение лопатки — осмотра рычага, крепежа и опор.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Контрольная ведомость перед заказом
Итоговую ведомость составляют по функциональным узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Формирование ЗИП и подготовка поставки
Заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые часто повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего ремонта
В журнале обслуживания фиксируют дату установки, фактические артикулы, количество циклов или моточасов, состав смеси, причину снятия и состояние сопряжённых деталей. Такие данные позволяют прогнозировать ресурс и переходить от аварийной закупки к плановому обслуживанию.
Отдельно отмечают попадание посторонних предметов, нарушение смазки, ослабление крепежа, работу с изменёнными зазорами и случаи неполной мойки. Эти факторы помогают отличить естественный абразивный износ от повторяющейся технической проблемы.
Узлы, которые нужно включить в проверку
Для СБ-242-8М ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- редуктор
- кронштейны и лопасти
- броня дна
- боковая броня
- затвор выгрузки
Что передать для подбора и расчёта КП
Для технического подбора по СБ-242-8М нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- фото шильдика
- полные обозначения деталей
- фото положения лопастей
- карта брони
- состояние редуктора и опор
Практический порядок подготовки ремонта
До остановки оборудования составляют маршрут ремонта: очистка, контрольные замеры, демонтаж, дефектация, восстановление посадочных поверхностей, монтаж и контрольный запуск. Для каждой операции определяют необходимый инструмент, подъёмные средства и ответственного исполнителя. Такой порядок снижает вероятность, что разобранный смеситель будет простаивать из-за неподготовленного крепежа или отсутствующей сопряжённой детали.
После демонтажа фактическое состояние сравнивают с предварительной ведомостью. Детали, которые можно использовать повторно, подтверждают измерениями; позиции со скрытым износом переводят в обязательный список. Все изменения фиксируют до начала сборки, чтобы закупка и ремонтная бригада работали по одной актуальной версии перечня.
При приёмке поставки маркировку и геометрию сопоставляют со снятыми образцами и фотографиями узла. Если обнаружено расхождение по отверстиям, стороне или посадке, деталь не дорабатывают на площадке без технического согласования. Самовольное изменение размеров может нарушить прочность и рабочую геометрию.
Перед началом сборки ответственный специалист сверяет комплект с ведомостью, проверяет наличие крепежа, расходных элементов и документации. Любое расхождение фиксируют до монтажа, чтобы не изменять деталь на площадке и не создавать новый риск несовместимости.
Итог
Запчасти для СБ-242-8М нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и исполнения, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
