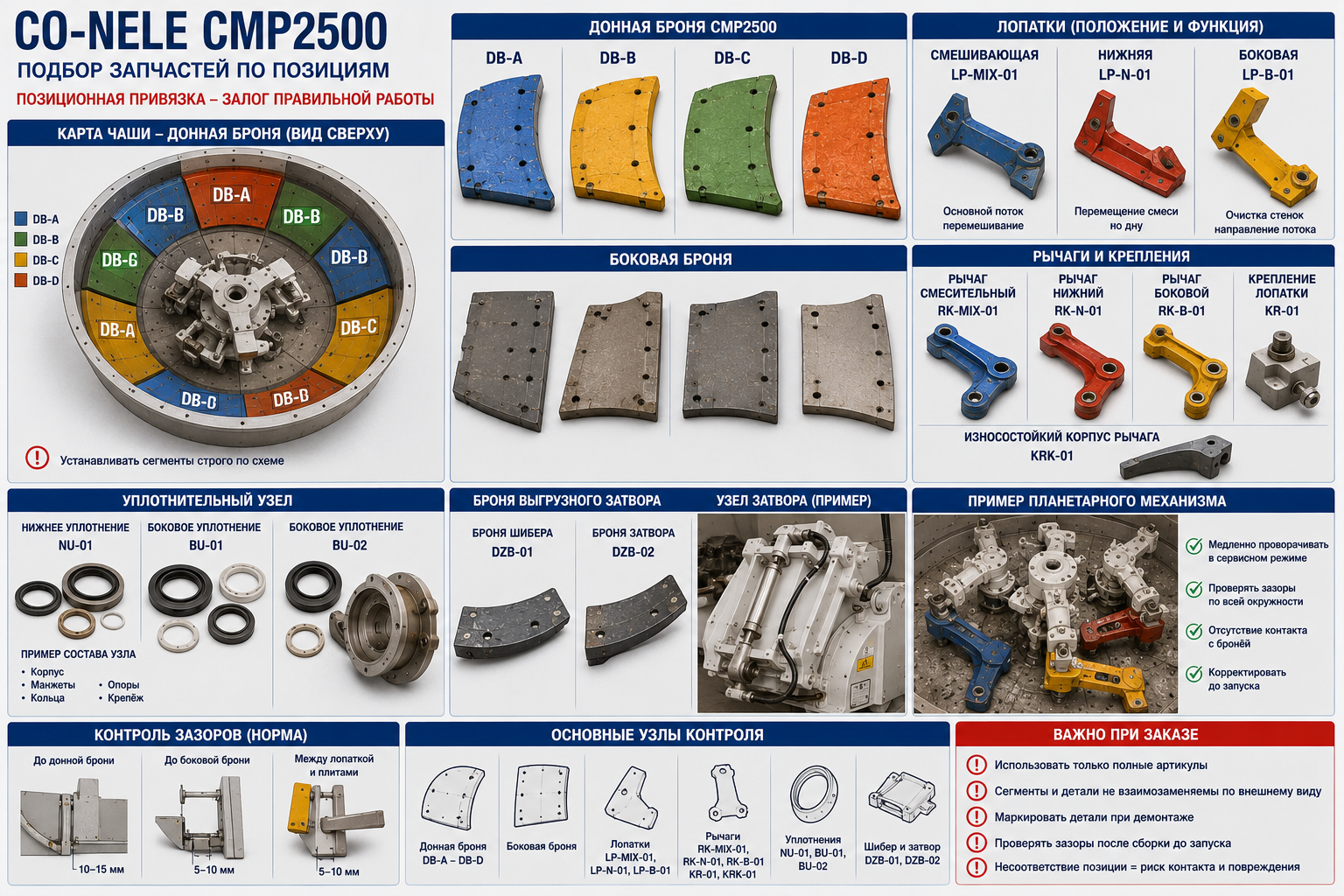

CO-NELE CMP2500 — планетарный смеситель, в котором донная броня, боковые плиты, лопатки и рычаги работают по сложной траектории. Для модели представлены сегменты DB-A–DB-D, боковая броня, смешивающая, нижняя и боковая лопатки, три типа рычагов и уплотнения.
Позиционная система требует обязательной карты чаши. Смешение сегментов или рычагов нарушает рабочие зазоры и может привести к контакту уже на первом запуске.
Донная броня DB-A–DB-D
Сегменты днища раскладывают по схеме до монтажа. Несмотря на похожий внешний вид, детали имеют разную позицию и сопряжение.
После демонтажа проверяют основание чаши, крепёжные места и перепад между соседними плитами.
Смешивающая, нижняя и боковая лопатки
LP-MIX-01, LP-N-01 и LP-B-01 выполняют разные функции. Подбор ведут по артикулу и положению относительно планетарного механизма.
При замене измеряют зазор до донной и боковой брони. Одностороннее изменение зазора указывает на деформацию или перекос.
Рычаги RK-MIX-01, RK-N-01 и RK-B-01
Рычаги удерживают лопатки и воспринимают циклическую нагрузку. Проверяют трещины, отверстия, посадки и крепление KR-01.
Износостойкий корпус рычага KRK-01 также включают в дефектацию. Новый рычаг не должен устанавливаться в разбитое сопряжение.
Нижнее и боковые уплотнения
NU-01, BU-01 и BU-02 относятся к разным зонам герметизации. Их нельзя заменять одним общим комплектом без проверки состава.
При течи осматривают рабочие поверхности, корпус, смазку и возможный люфт планетарного механизма.
Броня выгрузного затвора
DZB-01 и DZB-02 образуют рабочий контур выгрузки. Износ вызывает налипание, неполное закрытие и утечку.
Механизм проверяют без нагрузки после монтажа. Броня не должна ограничивать полный ход затвора.
Проверка планетарной траектории
После сборки планетарный узел медленно проворачивают и контролируют каждую лопатку по всей окружности чаши.
Если контакт возникает в одном секторе, проверяют геометрию днища, положение центрального механизма и состояние опор.
Подтверждение модели и фактического исполнения
Подбор начинают с проверки шильдика, серийного номера и фактической комплектации. За время эксплуатации привод, вал, корпус, футеровка или уплотнение могли заменяться, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление, сторону установки и связь с соседними элементами. Внешнее сходство не считается подтверждением совместимости.
Дефектация сопряжённых деталей
Разборку используют как этап технической диагностики. Детали маркируют по месту установки, раскладывают в последовательности снятия, фотографируют посадочные места и измеряют люфты. Повреждения корпуса, крепежа и сопряжений заносят в ведомость отдельно.
Износ редко ограничивается одной позицией. Течь уплотнения требует проверки вала и корпуса, разрушение брони — контроля несущего металла, а повреждение лопатки — осмотра рычага, крепежа и опор.
Позиционная или комплектная замена
Одиночную деталь меняют, когда износ локален, а соседние элементы сохраняют геометрию и ресурс. Комплектный ремонт оправдан при равномерном износе, повреждении крепёжных мест или необходимости восстановить рабочий контур целой зоны.
Решение должно учитывать стоимость простоя. Повторная разборка из-за недорогой втулки, манжеты, кольца или комплекта болтов часто обходится дороже, чем их включение в первоначальную поставку.
Контрольная ведомость перед заказом
Итоговую ведомость составляют по функциональным узлам, а не по порядку обнаружения дефектов. Для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Формирование ЗИП и подготовка поставки
Заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые часто повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Контроль после монтажа
После сборки рабочий орган проворачивают вручную или в сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего ремонта
В журнале обслуживания фиксируют дату установки, фактические артикулы, количество циклов или моточасов, состав смеси, причину снятия и состояние сопряжённых деталей. Такие данные позволяют прогнозировать ресурс и переходить от аварийной закупки к плановому обслуживанию.
Отдельно отмечают попадание посторонних предметов, нарушение смазки, ослабление крепежа, работу с изменёнными зазорами и случаи неполной мойки. Эти факторы помогают отличить естественный абразивный износ от повторяющейся технической проблемы.
Узлы, которые нужно включить в проверку
Для CO-NELE CMP2500 ведомость ремонта разделяют на функциональные группы. Такой порядок упрощает проверку комплектности, стороны установки и последовательности работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- донная броня
- боковая броня
- лопатки
- рычаги и крепления
- уплотнения и выгрузной затвор
Что передать для подбора и расчёта КП
Для технического подбора по CO-NELE CMP2500 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не следует выдумывать. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- схема донных сегментов
- артикулы лопаток и рычагов
- фото планетарного механизма
- состояние уплотнений
- зазоры после очистки
Практический порядок подготовки ремонта
До остановки оборудования составляют маршрут ремонта: очистка, контрольные замеры, демонтаж, дефектация, восстановление посадочных поверхностей, монтаж и контрольный запуск. Для каждой операции определяют необходимый инструмент, подъёмные средства и ответственного исполнителя. Такой порядок снижает вероятность, что разобранный смеситель будет простаивать из-за неподготовленного крепежа или отсутствующей сопряжённой детали.
После демонтажа фактическое состояние сравнивают с предварительной ведомостью. Детали, которые можно использовать повторно, подтверждают измерениями; позиции со скрытым износом переводят в обязательный список. Все изменения фиксируют до начала сборки, чтобы закупка и ремонтная бригада работали по одной актуальной версии перечня.
При приёмке поставки маркировку и геометрию сопоставляют со снятыми образцами и фотографиями узла. Если обнаружено расхождение по отверстиям, стороне или посадке, деталь не дорабатывают на площадке без технического согласования. Самовольное изменение размеров может нарушить прочность и рабочую геометрию.
Перед началом сборки ответственный специалист сверяет комплект с ведомостью, проверяет наличие крепежа, расходных элементов и документации. Любое расхождение фиксируют до монтажа, чтобы не изменять деталь на площадке и не создавать новый риск несовместимости.
Итог
Запчасти для CO-NELE CMP2500 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и исполнения, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
