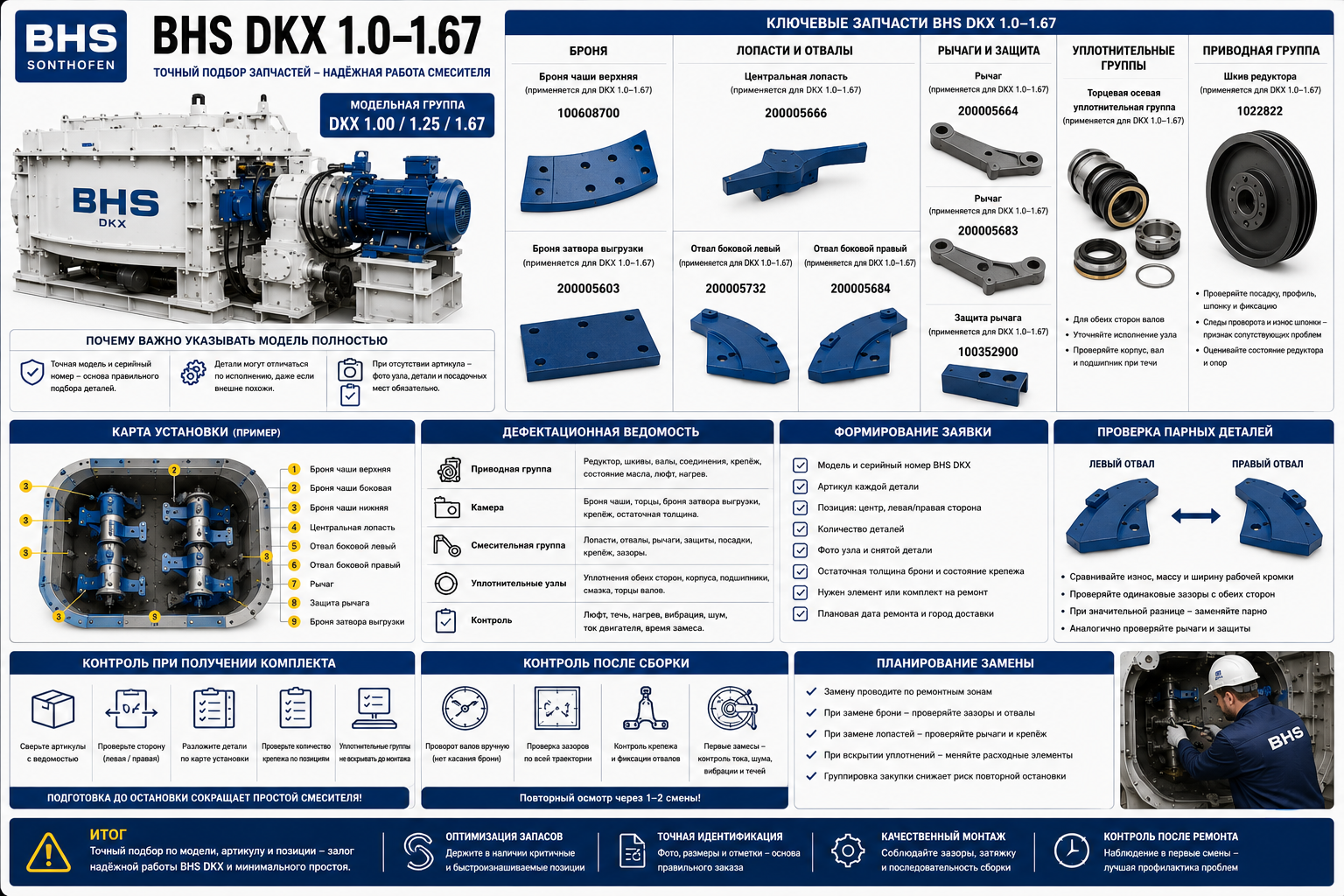

Запчасти BHS DKX 1.0–1.67: броня, отвалы и уплотнения

Запчасти BHS DKX 1.0–1.67: броня, отвалы и уплотнения

Группа BHS DKX 1.0–1.67 включает несколько близких типоразмеров, но это не даёт оснований заказывать детали только по фотографии или слову «DKX». В каталоге встречаются позиции, применяемые сразу для DKX 1.00, 1.25 и 1.67, однако для каждой запчасти нужно подтверждать артикул, сторону и положение. Особенно это важно для лопастей, боковых отвалов, рычагов, бронеплит и уплотнительных групп.

Модельная группа и границы совместимости

Перед подбором фиксируют обозначение смесителя, серийный номер и фактическое исполнение. Формулировка «BHS 1.5» без шильдика может быть ошибочной: в документации и каталогах используются конкретные типоразмеры, а обозначения на предприятии нередко упрощают. Совместимость детали с несколькими моделями должна подтверждаться каталогом или карточкой товара, а не предположением по размерам камеры.

Если артикула нет, нужны фото детали и её положения в смесителе. Для симметричных на вид элементов обязательно отмечают направление вращения и сторону. После демонтажа полезно нанести метку позиции, поскольку изношенный левый и правый отвал могут выглядеть почти одинаково.

Броня чаши и затвора

Броня чаши защищает рабочую поверхность от абразивного воздействия. Позиция 100608700 применяется в модельной группе DKX 1.0–1.67, но при заказе всё равно сверяют конфигурацию камеры и место установки. Отдельно подбирается броня затвора 200005603: она работает в зоне выгрузки и получает другую нагрузку, чем плиты основного контура.

Броню проверяют по остаточной толщине, трещинам, сколам, состоянию крепёжных отверстий и уровню соседних сегментов. Если крепёж утоплен неравномерно или отверстие разбито, новая плита может не получить нормального прижима. Замена только верхней бронеплиты не должна маскировать износ всей чаши.

Центральные лопасти и боковые отвалы

Центральная лопасть 200005666, левый боковой отвал 200005732 и правый 200005684 выполняют разные функции и устанавливаются в определённых позициях. Нельзя заказывать их как универсальный «комплект лопаток». Для каждого элемента проверяют артикул, сторону, посадку на рычаге, форму рабочей кромки и комплект крепления.

Боковые отвалы работают около торцевых зон и должны поддерживать расчётный зазор. При чрезмерном износе ухудшается очистка стенки; при неверной регулировке новый отвал может контактировать с бронёй. После монтажа положение проверяют по всей траектории и сравнивают с противоположной стороной.

Рычаги и защита рычагов

Рычаги 200005664 и 200005683 передают усилие на рабочие элементы. Их проверяют на трещины, овальность отверстий, деформацию и повреждение мест крепления. Защита рычага 100352900 относится к смесительной группе, а не к броне чаши: её назначение — уменьшить износ самого рычага и крепления.

Если новый отвал устанавливается на рычаг с разбитой посадкой, положение детали будет нестабильным. Поэтому в дефектационной ведомости рычаг, защита, рабочая лопасть и крепёж рассматриваются одной группой. При наличии ударных следов дополнительно проверяют вал и соседние позиции.

Уплотнительные группы валов

Для группы DKX 1.0–1.67 в каталоге представлена торцевая осевая уплотнительная группа. Подбор начинается с модели и стороны узла. Даже если комплект заявлен для нескольких типоразмеров, нужно сверить исполнение установленного корпуса и сопряжённых деталей. При течи проверяют торцевые поверхности, подачу смазки, состояние подшипника и биение вала.

Замена только эластомерного элемента оправдана, когда металлические детали и рабочие поверхности не имеют выработки. При повреждении корпуса или вала комплект расширяют. После монтажа контролируют нагрев, расход смазки и наличие следов цементного молочка.

Как составить заявку без повторных уточнений

  • модель и серийный номер BHS DKX;
  • артикулы деталей;
  • позиция: центр, бок, левая или правая сторона;
  • фото камеры и снятой детали;
  • остаточная толщина брони и состояние крепежа;
  • нужен отдельный элемент или комплект на ремонт;
  • срок остановки оборудования.

Проверка парных деталей

Для BHS DKX важно сравнивать парные позиции. Если один боковой отвал имеет критический износ, противоположный может сохранять внешне приемлемую форму, но иметь близкий остаточный ресурс. Сравнивают массу, ширину рабочей кромки, зазор и состояние крепления. Решение о замене пары принимают с учётом планового интервала до следующей остановки.

Аналогично оценивают рычаги и защиты. Разница в положении левой и правой стороны может указывать на деформацию или люфт. Установка одной новой детали в изношенную симметричную систему иногда вызывает неравномерное перемешивание и ускоренный износ.

Контроль комплекта при получении

До разборки смесителя проверяют номера на каждой детали и сопоставляют их с картой установки. Для левых и правых элементов делают отдельные зоны хранения. Броню раскладывают в порядке монтажа, крепёж считают по позициям, а уплотнительную группу не вскрывают в загрязнённом помещении. Такая подготовка сокращает время, когда камера остаётся открытой.

Планирование замены

Для BHS DKX 1.0–1.67 выгоднее группировать закупку по ремонтным зонам. При замене бронеплит одновременно измеряют зазоры и состояние отвалов; при замене лопастей проверяют рычаги и крепёж; при вскрытии уплотнений готовят расходные элементы и детали, которые нельзя использовать повторно. Это снижает риск повторной разборки.

Точный подбор запчастей BHS основан на модели, артикуле и позиции. Визуальное сходство и принадлежность к общей серии не заменяют проверку совместимости. Чем полнее дефектационная ведомость, тем надёжнее комплект и короче фактический простой смесителя.

Карта установки брони и рабочих органов

Для группы DKX 1.0–1.67 полезно составлять карту камеры до разборки. На схеме отмечают номера бронеплит, центральные лопасти, правые и левые отвалы, рычаги и защиты. Каждой снятой детали присваивают номер позиции. Такая карта особенно важна, когда часть изделий совместима с несколькими типоразмерами, но устанавливается в строго определённой зоне.

Фотографии делают не только крупным планом, но и с привязкой к валу, торцу и затвору. Один снимок детали на полу не показывает её положение. При получении нового комплекта карту используют для раскладки и проверки количества до остановки производства.

Измерение остаточного ресурса

Оценка «ещё походит» не подходит для планирования следующей остановки. Для брони фиксируют минимальную толщину и характер локальной выработки, для отвалов — потерю ширины рабочей кромки, для рычагов — овальность посадок и трещины. Результаты сопоставляют с количеством смен до следующего ремонта и сроком поставки.

Если отдельная позиция формально ещё работоспособна, но не выдержит весь межремонтный период, её рационально включить в текущую замену. Это особенно важно для деталей, доступ к которым требует полной очистки и вскрытия камеры.

Пусковой контроль после сборки

После ремонта проверяют ручное или наладочное проворачивание, равномерность зазоров, фиксацию отвалов и отсутствие контакта с бронёй. На первых замесах контролируют шум, вибрацию и ток привода. После короткой наработки осматривают доступный крепёж и уплотнительные узлы. Раннее выявление смещения позволяет исправить сборку до появления вторичного повреждения.

Подобрать запчасти можно в каталоге:
