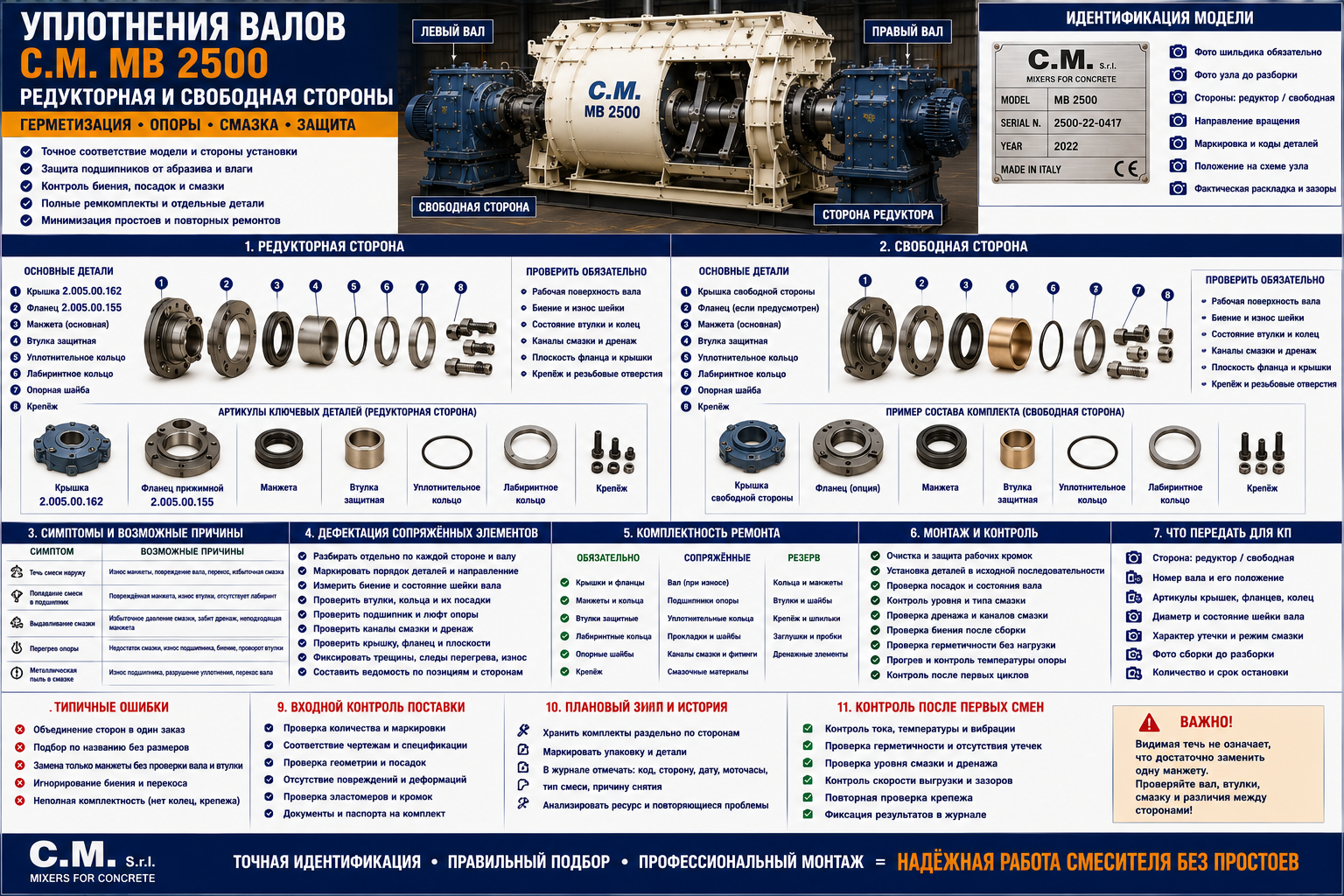

Уплотнения валов C.M. MB 2500 отделяют абразивную смесь от опорно-подшипниковых узлов. Редукторная и свободная стороны имеют разную компоновку и не должны смешиваться в одной обезличенной заявке.
Крышка 2.005.00.162 и фланец 2.005.00.155 относятся к стороне редуктора. Для свободной стороны предусмотрена отдельная сборка. Видимая течь не означает, что достаточно заменить одну манжету.
Идентификация модели и фактического исполнения
Отмечают конкретный вал и сторону, фотографируют порядок деталей и каналы смазки. Формулировки «левая» и «правая» без точки обзора заменяют точными: сторона редуктора или свободная сторона.
Для C.M. MB 2500 фиксируют шильдик, серийный номер, год выпуска, производителя узла и историю предыдущих ремонтов. Если редуктор, вал, корпус или система выгрузки уже заменялись, первоначальная спецификация может не соответствовать фактически установленной детали. До очистки фотографируют маркировку, затем снимают контрольные размеры и отмечают сторону установки.
Узел со стороны редуктора
Редукторная сторона объединяет герметизацию, опору и сопряжение с приводом. Крышка 2.005.00.162 и фланец 2.005.00.155 проверяются вместе с втулками, манжетами и валом.
Следы смеси за крышкой, перегрев или выдавливание смазки требуют проверки биения и дренажа. Простая замена мягкого элемента без устранения перекоса даёт краткий результат.
Узел со свободной стороны
Свободная сторона имеет собственную последовательность деталей. При разборке сохраняют ориентацию колец, крышек и опор, измеряют глубину посадок.
Комплект в сборе применяют только при подтверждённой ревизии. Если корпус или вал заменялись, состав сверяют по фактическим размерам.
Вал, втулки и смазка
Канавка, коррозия, овальность или загрязнение абразивом сокращают ресурс новой манжеты. Контролируют втулки, защитные кольца и посадку крышки.
Смазка должна доходить до рабочей зоны; избыточное давление также опасно и может деформировать эластомер или вытолкнуть его из посадки.
Симптомы, которые нельзя оценивать изолированно
Разделяют внешнюю течь, попадание цементного молочка внутрь опоры и потерю смазки. Для каждого симптома проверяют путь проникновения, вал, корпус и режим подачи.
Одинаковый внешний симптом может иметь разные причины. Рост тока бывает связан с приводом, но также с налипанием, перекосом вала или контактом рабочих органов с бронёй. Утечка через уплотнение может быть следствием повреждённой манжеты, однако без проверки биения, втулки и поверхности вала новый элемент быстро выйдет из строя. Поэтому дистанционную гипотезу используют только как направление дефектации.
Дефектация сопряжённых элементов
Каждый уплотнительный узел разбирают отдельно и маркируют по валу и стороне. Измеряют рабочую поверхность, втулки, посадки, подшипниковый люфт и состояние каналов.
Разборку выполняют с маркировкой сторон и последовательности снятия. Измеряют остаточную толщину, люфты, посадки, отверстия и крепёж, фиксируют трещины, следы перегрева, проворот и попадание смеси. Результаты заносят в ведомость по позициям. Это позволяет отличить первичную причину от последствий и не заменять исправную крупную деталь из-за дефекта соседнего узла.
Комплектность ремонта
Ремкомплект формируют отдельно для каждой стороны и каждого вала: крышки, фланцы, втулки, манжеты, кольца, опорные элементы и крепёж.
Ведомость делят на обязательные позиции, сопряжённые детали и резерв после вскрытия. Отдельно учитывают крепёж, шайбы, кольца, прокладки, манжеты, втулки и смазочные материалы. Предложения сравнивают по одинаковой комплектности: низкая цена часто означает отсутствие одноразовых или защитных элементов, без которых сборку нельзя закончить в запланированный срок.
Ошибки при подборе
Нельзя заказывать позицию только по общему названию, фотографии без масштаба или совпадению одного диаметра. Для левых и правых деталей важны ориентация и направление вращения; для редуктора — полная табличка, вал, фланец и монтажное положение; для брони — место по схеме, толщина, материал и крепёж.
Если код не подтверждён маркировкой, паспортом или надёжной привязкой к модели, его не додумывают. Позицию оставляют на техническую сверку по чертежу, снятой детали и контрольным размерам. Такое ограничение лучше, чем формально заполненная заявка с риском получить несовместимую деталь.
Что передать для подбора и расчёта КП
Передают сторону установки, фотографии сборки до разборки, маркировку деталей, диаметры вала и посадок и описание смазки.
По C.M. MB 2500 полезно приложить общий вид узла до разборки, фото деталей с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель. В запросе указывают, нужен точечный ремонт, комплект на функциональный узел или ЗИП для плановой остановки.
- сторона редуктора или свободная сторона
- номер вала и положение
- артикулы крышек, фланцев и колец
- диаметр и состояние шейки вала
- характер утечки и режим смазки
Подготовка ремонтной ведомости
По направлению «уплотнения редукторной и свободной сторон» ведомость составляют до размещения заказа. Для каждой позиции указывают узел, сторону, подтверждённый код, количество, фактическое состояние и решение: заменить, восстановить, оставить или подготовить в резерв. Рядом отмечают сопряжённую деталь, без проверки которой нельзя гарантировать ресурс новой позиции.
Ведомость связывают с последовательностью демонтажа и сборки. Так заранее выявляются недостающие крепёжные и уплотнительные элементы, готовится инструмент и уменьшается риск остановить работу из-за одной неучтённой втулки. При сравнении коммерческих предложений используют один перечень, чтобы цена не скрывала различия в составе.
Монтаж и контрольный запуск
Рабочие кромки защищают от повреждения, поверхности очищают, детали ставят в исходной последовательности. После запуска контролируют герметичность и температуру опоры.
До подачи смеси механизм проворачивают или запускают без нагрузки, контролируя равномерность хода, отсутствие касания, шум, вибрацию и утечку. После первых циклов проверяют ток двигателя, температуру опор, герметичность, положение затвора и доступный крепёж. Контрольная остановка позволяет обнаружить ошибку монтажа до повреждения новых деталей.
Входной контроль поставки
До плановой остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на состояние шеек и посадок, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Если деталь не соответствует согласованной спецификации, её не дорабатывают на площадке без технического подтверждения. Изменение отверстий, толщины, профиля или посадки способно нарушить прочность, баланс и ресурс соседних элементов.
Плановый ЗИП и эксплуатационная история
Раздельно промаркированные комплекты по сторонам уменьшают риск перепутать внешне похожие элементы при аварийной остановке.
В журнале C.M. отмечают код, сторону, дату установки, число циклов или моточасов, тип смеси и причину снятия. Эти сведения помогают отличить обычный абразивный износ от повторяющейся проблемы смазки, соосности, мойки, настройки зазоров или режима загрузки.
Контроль после первых рабочих смен
После ввода отремонтированного узла C.M. MB 2500 в эксплуатацию результаты не ограничивают первым пробным замесом. В течение первых смен контролируют ток, температуру, вибрацию, герметичность, скорость выгрузки и сохранение рабочих зазоров. Доступный крепёж повторно проверяют после приработки, а замеченные изменения заносят в журнал.
Если новый элемент начинает изнашиваться неравномерно или параметры быстро уходят от исходных, эксплуатацию не продолжают до плановой остановки без оценки причины. Ранний осмотр позволяет выявить перекос, ослабление крепления, нарушение смазки или контакт деталей до развития вторичного повреждения.
Итог
Уплотнения C.M. MB 2500 восстанавливают как опорно-герметизирующий узел с проверкой вала, смазки и различий между сторонами.
Технически корректный запрос по C.M. MB 2500 связывает модель, конкретный узел, сторону установки, подтверждённые коды и состояние сопряжений. Такой подход сокращает риск несовместимости, заранее определяет комплектность и позволяет подготовить коммерческое предложение под реальный объём ремонта.
