Уплотнительная группа LIEBHERR DW 2.25 и DW 3.0: полукольца и сопряжения

Уплотнительная группа LIEBHERR DW 2.25 и DW 3.0: полукольца и сопряжения

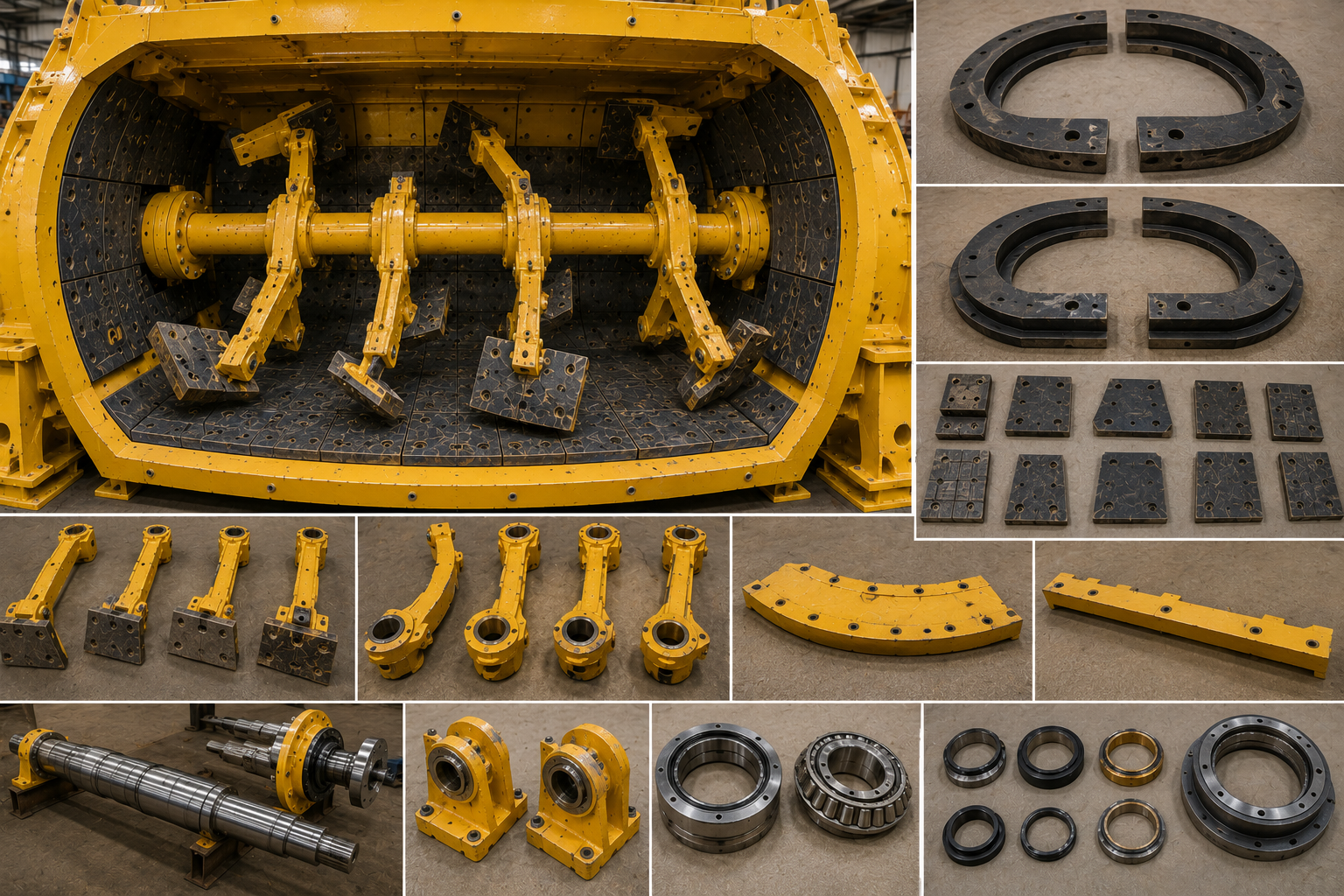

Для LIEBHERR DW 2.25 и DW 3.0 представлены уплотнительная группа, полукольца 933243405 и 933243505, броня корпуса, планка затвора, рычаги и скребки.

Герметизация связана с положением опор, состоянием вала и защитных элементов. Замена одного полукольца без проверки сборки может дать кратковременный результат.

Подтверждение модели и фактического исполнения

Подбор начинают с подтверждения модели LIEBHERR DW 2.25 / DW 3.0, данных шильдика и фактического исполнения оборудования. Серийный номер, год выпуска и история ремонтов важны: привод, вал, корпус или уплотнение могли заменяться ранее, поэтому старая спецификация не всегда отражает установленный узел.

Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление и сторону установки. Для двухвального бетоносмесителя визуальное сходство не считается подтверждением совместимости.

Модель и исполнение

В заявке указывают DW 2.25 или DW 3.0. Общая применяемость подтверждается артикулом.

После модернизации требуются фото и размеры фактического узла.

Полукольцо 933243405

Уплотнительное полукольцо формирует рабочий контур.

Пару половин оценивают комплектно по геометрии и износу.

Полукольцо 933243505

Защитный элемент ограничивает попадание абразива.

Деформация и следы контакта требуют замены и проверки зазора.

Броня и планка затвора

Броня 933042905 влияет на рабочую геометрию.

Планка 970050605 проверяется вместе с направляющими и полным ходом затвора.

Рычаги и скребки

Левый, правый и центральный рычаги должны сохранять геометрию.

Люфт смесительной группы передаётся на вал и уплотнение.

Вал и опоры

Измеряют биение, шейки, посадки и люфт.

Канавка на валу или перекос опоры быстро повреждают новое уплотнение.

Дефектация сопряжённых деталей

Разборку используют не только для демонтажа, но и для технической фиксации. Детали раскладывают в последовательности снятия, отмечают стороны, фотографируют посадочные места и измеряют люфты. Повреждения корпуса и крепежа заносят в ведомость отдельно.

Такой порядок помогает отличить первичную неисправность от последствий. Например, перегрузка привода может быть вызвана контактом рабочих органов с деформированной футеровкой.

Узлы, которые нужно включить в проверку

Для LIEBHERR DW 2.25 / DW 3.0 ведомость ремонта следует разделить на функциональные группы. Так проще проверить комплектность, сторону установки и порядок работ.

Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.

  • уплотнительные полукольца
  • защитные полукольца
  • вал и опоры
  • броня и затвор
  • рычаги и скребки

Планирование ремонта и поставки

Объём ремонта определяют по измерениям и остаточному ресурсу. Деталь, которая формально ещё пригодна, может не дожить до следующей доступной остановки, особенно при интенсивной сменной работе.

В ведомости рядом с каждой позицией указывают риск отказа: утечку, потерю зазора, перегрузку привода, повреждение корпуса или нарушение выгрузки. Это помогает расставить приоритеты.

Ошибки, которые увеличивают срок ремонта

Первая ошибка — заказ по общему названию без артикула, стороны и узла. Вторая — повторное использование повреждённого крепежа и уплотнений. Третья — установка новой детали в изношенное сопряжение без восстановления посадки.

Размеры также не являются единственным критерием. Профиль, направление, материал, отверстия и присоединительное исполнение могут отличаться при одинаковых основных габаритах.

Если совместимость не подтверждена, позицию отмечают как требующую сверки. Артикул или применяемость не следует додумывать ради заполнения заявки.

Что передать для подбора и расчёта КП

Для технического подбора по LIEBHERR DW 2.25 / DW 3.0 нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.

При отсутствии подтверждённого кода позицию сверяют по модели, узлу, фотографии, размерам и старой документации. В запросе отдельно указывают, нужна одна деталь, комплект на сторону или набор на весь ремонт.

  • точная модель
  • артикулы
  • сторона узла
  • фото парных деталей
  • состояние вала и опор

Формирование складского ЗИП

Для LIEBHERR DW 2.25 / DW 3.0 складской резерв разделяют на критичные расходные элементы и крупные детали под плановый заказ. Уплотнения, крепёж, кольца, пальцы и втулки обычно целесообразно держать в оперативном запасе.

История замен позволяет определить реальный ресурс для конкретного заполнителя, режима работы и качества мойки. В журнале фиксируют дату установки, число циклов, причину снятия и состояние соседних деталей.

Входной контроль поставки

До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию.

Если деталь не совпадает с согласованным артикулом или схемой, её не дорабатывают на площадке без технического подтверждения. Самовольное изменение отверстий, толщины или посадки может нарушить ресурс узла.

Контроль после ремонта

Перед подачей смеси проверяют вращение без нагрузки, работу привода и выгрузки, наличие смазки и отсутствие посторонних звуков. Первый рабочий цикл проводят с контролем тока двигателя, вибрации и герметичности.

Контрольная остановка после нескольких циклов позволяет выявить ослабление крепежа или неправильную посадку до того, как дефект приведёт к серьёзному повреждению.

Проверка пары полуколец

Уплотнительное и защитное полукольца оценивают не только по отдельности, но и по их сопряжению после сборки. Проверяют стык половин, равномерность зазора, отсутствие смещения и следы одностороннего контакта. При повреждении одной половины состояние парной детали подтверждают измерениями.

Нельзя устанавливать новую половину в пару с деформированной или сильно изношенной старой без оценки рабочего контура. Разница в геометрии создаёт путь для абразива и снижает ресурс основной герметизации.

Связь уплотнения с торцевой зоной

Состояние броневой плиты, скребков и планки затвора влияет на количество смеси и абразива возле выхода вала. Увеличенный зазор или деформированный скребок может направлять материал к уплотнительному узлу и ускорять его износ.

Поэтому при повторной течи проверяют не только кольца и вал, но и рабочую геометрию торцевой зоны. Устранение источника загрязнения часто важнее замены отдельного расходного элемента.

Контрольная ведомость перед заказом

Для LIEBHERR DW 2.25 / DW 3.0 итоговую ведомость ремонта следует собирать по функциональным узлам, а не по порядку обнаружения дефектов. В отдельные строки выносят уплотнительные полукольца, защитные полукольца, вал и опоры. Напротив каждой позиции указывают сторону, количество, подтверждённый артикул, фактический размер и состояние сопряжения.

Такой формат позволяет проверить, достаточно ли деталей для полной сборки. Если одна позиция пока не подтверждена, её отмечают как требующую сверки и не заменяют предположительным кодом. До размещения заказа ведомость сопоставляют с фотографиями и последовательностью ремонтных операций.

К запросу прикладывают: точная модель, артикулы, сторона узла, фото парных деталей. При получении предложения сравнивают не только цену, но и состав комплекта, наличие крепежа, подтверждение стороны и срок поставки каждой позиции.

Итог

Запчасти для LIEBHERR DW 2.25 / DW 3.0 нужно подбирать как элементы конкретного узла, а не как обезличенные детали для смесителя. Правильная последовательность — идентификация модели и стороны, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.

Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
