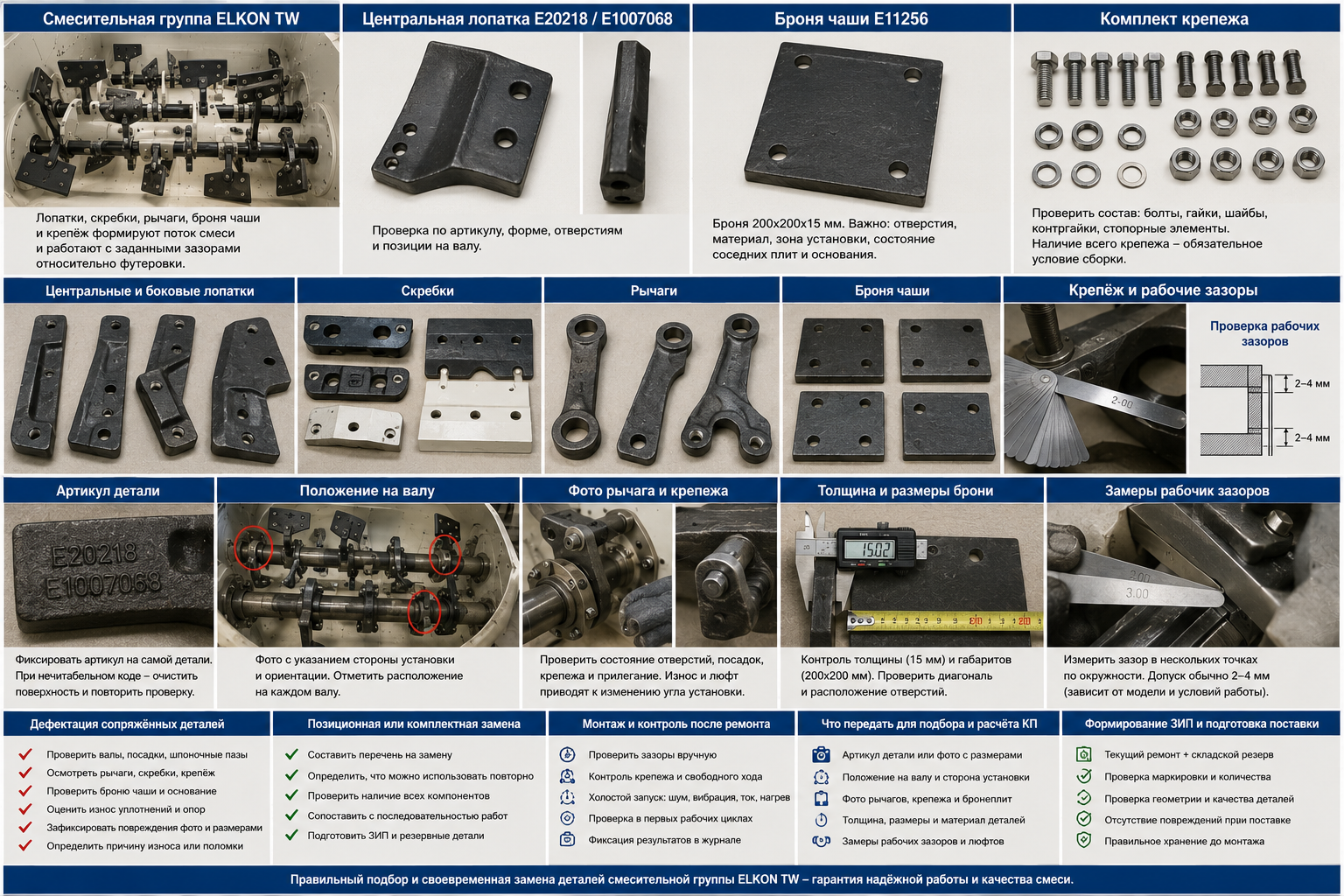

Смесительная группа ELKON TW включает лопатки, скребки, рычаги, броню чаши и крепёж. Эти детали формируют поток смеси и работают с заданными зазорами относительно футеровки.
Центральная лопатка E20218 / E1007068 и броня чаши E11256 относятся к разным функциональным группам, но их ресурс взаимосвязан. Новая лопатка на изношенной броне не восстанавливает проектную геометрию.
Подтверждение модели и фактического исполнения
Подбор начинают с подтверждения модели ELKON TW, данных шильдика и фактического исполнения оборудования. Серийный номер, год выпуска и история ремонтов важны: вал, привод, корпус, футеровка или уплотнение могли заменяться ранее, поэтому старая спецификация не всегда отражает установленный узел.
Если артикул не читается, деталь очищают, фотографируют с нескольких сторон и измеряют. Отдельно фиксируют положение, направление и сторону установки. Для двухвального бетоносмесителя визуальное сходство не считается подтверждением совместимости.
Центральная лопатка E20218 / E1007068
Лопатку проверяют по артикулу, форме, отверстиям и позиции на валу. Рабочая кромка определяет направление потока в центральной зоне.
При замене контролируют рычаг и крепёж. Разбитое отверстие или деформированный рычаг изменяют угол и ускоряют износ новой детали.
Броня чаши E11256
Броня 200×200 толщиной 15 мм защищает рабочую поверхность, но подбирается не только по габаритам. Важны отверстия, материал, зона установки и состояние соседних плит.
Перед монтажом очищают основание и проверяют перепад высоты. Ступень между новой и старой бронёй создаёт ударную нагрузку на рабочие органы.
Скребки и рычаги
Скребки очищают торцевые и боковые зоны, а рычаги удерживают их положение. Сторону и ориентацию фиксируют до демонтажа.
При люфте проверяют посадки, крепёж и вал. Усиленная затяжка не заменяет восстановление разбитого сопряжения.
Проверка рабочих зазоров
После сборки оба вала медленно проворачивают, измеряя зазор в нескольких положениях. Изменение зазора по обороту указывает на деформацию рычага, вала или неравномерную броню.
Пуск с рабочей смесью выполняют только после холостого контроля. Первые циклы используют для проверки тока двигателя, шума и налипания.
Дефектация сопряжённых деталей
Износ редко ограничивается одной позицией. Если повреждена рабочая деталь, проверяют её основание, крепёж, посадку и соседние элементы. Течь уплотнения требует осмотра вала и корпуса, а разрушение брони — контроля несущего металла и рабочих зазоров.
Причину отказа определяют до заказа. Иначе новая запчасть будет работать в прежних неблагоприятных условиях и может выйти из строя значительно раньше ожидаемого срока.
Позиционная или комплектная замена
Большой список артикулов не гарантирует готовность к ремонту. В нём должны быть крепёж, уплотнения, прокладки и другие элементы, без которых невозможно собрать узел.
Перечень сопоставляют с последовательностью работ. Для каждой операции должно быть понятно, какие детали используются повторно, какие заменяются обязательно и какие остаются резервными.
Узлы, которые нужно включить в проверку
Для ELKON TW ведомость ремонта разделяют на функциональные группы. Так проще проверить комплектность, сторону установки и последовательность работ.
Каждую позицию связывают с конкретным местом установки. Если деталь применяется на нескольких моделях, совместимость всё равно подтверждают по артикулу, размерам и фактическому исполнению.
- центральные и боковые лопатки
- скребки
- рычаги
- броня чаши
- крепёж и рабочие зазоры
Контрольная ведомость перед заказом
По ELKON TW для каждой позиции указывают артикул, сторону, количество, фактический размер, состояние сопряжения и решение: обязательная замена, проверка после разборки или складской резерв. Ведомость должна быть связана с фотографиями и порядком ремонтных операций.
Коммерческие предложения сравнивают только при одинаковой комплектности. Более низкая цена может быть связана с отсутствием крепежа, парной детали, подшипника, втулки или элементов второй стороны.
Если предлагается совместимая деталь, поставщик должен указать, по каким параметрам подтверждена применяемость. Совпадение общего названия, модели или одного габарита не считается достаточным.
Что передать для подбора и расчёта КП
Для технического подбора по ELKON TW нужен не только список названий. Чем точнее исходные данные, тем ниже риск ошибки по стороне, исполнению и комплектности.
Если код детали отсутствует или вызывает сомнение, его не выдумывают. Позицию отмечают как требующую сверки и подтверждают по модели, узлу, фотографии, размерам и старой документации.
- артикул детали
- положение на валу
- фото рычага и крепежа
- толщина и размеры брони
- замеры рабочих зазоров
Формирование ЗИП и подготовка поставки
Для ELKON TW заявку разделяют на текущий ремонт и складской резерв. В основной комплект включают подтверждённо изношенные позиции и одноразовые элементы. В ЗИП — детали, которые чаще всего повреждаются при эксплуатации или требуются для повторной сборки.
До остановки линии проверяют маркировку, количество, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на повреждение посадок, эластомерные элементы — на деформацию и следы неправильного хранения.
Монтаж и контроль после ремонта
После сборки рабочий орган проворачивают вручную или в предусмотренном сервисном режиме. Проверяют зазоры, отсутствие контакта, положение крепежа и свободный ход механизма выгрузки. Затем выполняют холостой запуск и контролируют шум, вибрацию, ток двигателя и нагрев опор.
После первых производственных циклов осматривают крепёж, уплотнения и возможные зоны утечки. Результаты фиксируют в журнале ремонта, чтобы оценить фактический ресурс и скорректировать будущий ЗИП.
Эксплуатационные данные для следующего обслуживания
По ELKON TW полезно вести историю замен по артикулам, сторонам и узлам. В журнале отмечают дату установки, количество циклов или моточасов, тип смеси, характер повреждения и состояние сопряжённых деталей.
Отдельно фиксируют причины внеплановых ремонтов: попадание постороннего предмета, недостаточную мойку, нарушение смазки, ослабление крепежа или эксплуатацию с изменёнными зазорами. Эти сведения помогают отличить обычный абразивный износ от повторяющейся технической проблемы.
Организация ремонта на площадке
До остановки ELKON TW назначают ответственного за маркировку деталей и ведение ведомости. Для тяжёлых плит, валов и приводных элементов заранее готовят грузоподъёмные средства, опоры и чистую площадку. Детали разных сторон и позиций не складывают в одну тару: каждая группа должна сохранять связь с фотографией места установки.
Перед демонтажом проверяют, что поставка действительно закрывает последовательность работ. Отдельно сверяют крепёж, стопорные детали, прокладки, смазочные материалы и элементы, которые нельзя безопасно использовать повторно. Если комплект неполный, капитальную разборку лучше не начинать, чтобы не увеличивать простой и риск загрязнения открытого узла.
После ремонта в эксплуатационную базу заносят установленные артикулы, размеры и фактическое исполнение. При следующем обслуживании это сокращает время идентификации и позволяет заранее рассчитать потребность в ЗИП, не повторяя подбор с нуля.
Итог
Запчасти для ELKON TW подбирают как элементы конкретного узла, а не как обезличенные детали для смесителя. Последовательность — идентификация модели и стороны, дефектация сопряжений, определение комплектности, проверка артикула и только затем заказ.
Такой подход снижает риск несовместимости, сокращает время остановки и позволяет подготовить коммерческое предложение, соответствующее реальному объёму ремонта.
