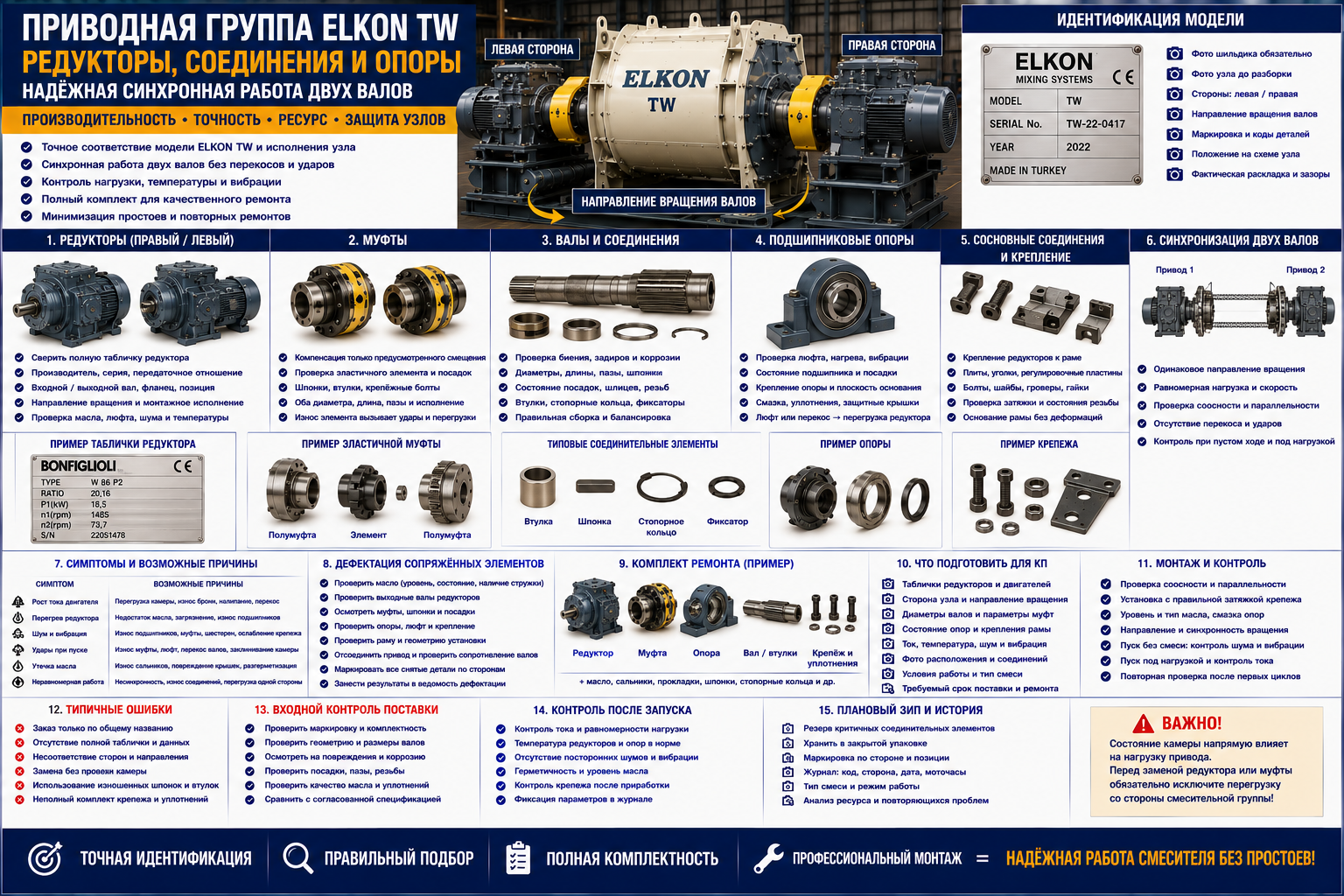

Привод ELKON TW обеспечивает синхронную работу двух валов и воспринимает переменную нагрузку. Редукторы, соединения и опоры нельзя отделять от состояния камеры: налипание или контакт лопаток отражаются на токе и ресурсе.
Запрос на редуктор должен содержать полную табличку, сторону, монтажную позицию и данные выходного соединения. Для муфт, валов и опор нужны фактические размеры и состояние посадок.
Идентификация модели и фактического исполнения
Фотографируют расположение агрегатов, направление вращения валов, положение муфт и креплений. Отмечают, какой узел относится к стороне и как выполнена синхронизация.
Для ELKON TW фиксируют шильдик, серийный номер, год выпуска, производителя узла и историю предыдущих ремонтов. Если редуктор, вал, корпус или система выгрузки уже заменялись, первоначальная спецификация может не соответствовать фактически установленной детали. До очистки фотографируют маркировку, затем снимают контрольные размеры и отмечают сторону установки.
Редукторы и монтажное исполнение
Сверяют изготовителя, серию, отношение, входной и выходной вал, фланец, позицию и направление. Одинаковый корпус может иметь несколько конфигураций.
Масло анализируют на загрязнение, проверяют люфт, температуру и шум. Решение принимают после исключения перегрузки со стороны камеры.
Муфты, валы и соединения
Муфта передаёт момент и компенсирует только предусмотренное смещение. Износ эластичного элемента, шпонки или посадки создаёт удары.
Указывают оба диаметра, длину, пазы и исполнение половин. Случайная расточка может нарушить баланс и прочность.
Подшипниковые опоры и соосность
Опоры удерживают валы в проектном положении. Люфт или деформация основания меняет зазоры и повышает нагрузку на редукторы.
Соосность проверяют после замены опоры и ремонта рамы. Новый подшипник в разбитой посадке не восстанавливает геометрию.
Симптомы, которые нельзя оценивать изолированно
Сравнивают ток, нагрев и вибрацию двух сторон. Затем отсоединяют привод и проверяют механическое сопротивление валов, чтобы отделить дефект агрегата от заклинивания камеры.
Одинаковый внешний симптом может иметь разные причины. Рост тока бывает связан с приводом, но также с налипанием, перекосом вала или контактом рабочих органов с бронёй. Утечка через уплотнение может быть следствием повреждённой манжеты, однако без проверки биения, втулки и поверхности вала новый элемент быстро выйдет из строя. Поэтому дистанционную гипотезу используют только как направление дефектации.
Дефектация сопряжённых элементов
Контролируют масло, выходные валы, муфты, шпонки, корпуса опор, крепление рамы и сопротивление вращению без привода.
Разборку выполняют с маркировкой сторон и последовательности снятия. Измеряют остаточную толщину, люфты, посадки, отверстия и крепёж, фиксируют трещины, следы перегрева, проворот и попадание смеси. Результаты заносят в ведомость по позициям. Это позволяет отличить первичную причину от последствий и не заменять исправную крупную деталь из-за дефекта соседнего узла.
Комплектность ремонта
Может включать редуктор, муфту, втулки, шпонки, подшипниковые опоры, крепёж, масло и уплотнения по конкретной стороне.
Ведомость делят на обязательные позиции, сопряжённые детали и резерв после вскрытия. Отдельно учитывают крепёж, шайбы, кольца, прокладки, манжеты, втулки и смазочные материалы. Предложения сравнивают по одинаковой комплектности: низкая цена часто означает отсутствие одноразовых или защитных элементов, без которых сборку нельзя закончить в запланированный срок.
Ошибки при подборе
Нельзя заказывать позицию только по общему названию, фотографии без масштаба или совпадению одного диаметра. Для левых и правых деталей важны ориентация и направление вращения; для редуктора — полная табличка, вал, фланец и монтажное положение; для брони — место по схеме, толщина, материал и крепёж.
Если код не подтверждён маркировкой, паспортом или надёжной привязкой к модели, его не додумывают. Позицию оставляют на техническую сверку по чертежу, снятой детали и контрольным размерам. Такое ограничение лучше, чем формально заполненная заявка с риском получить несовместимую деталь.
Что передать для подбора и расчёта КП
Передают шильдик, таблички агрегатов, фотографии соединений, измерения валов и ток в холостом и рабочем режиме.
По ELKON TW полезно приложить общий вид узла до разборки, фото деталей с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель. В запросе указывают, нужен точечный ремонт, комплект на функциональный узел или ЗИП для плановой остановки.
- таблички редукторов и двигателей
- сторона и направление вращения
- диаметры валов и параметры муфт
- состояние опор и рамы
- ток, температура, шум и вибрация
Подготовка ремонтной ведомости
По направлению «приводная группа, редукторы и опоры» ведомость составляют до размещения заказа. Для каждой позиции указывают узел, сторону, подтверждённый код, количество, фактическое состояние и решение: заменить, восстановить, оставить или подготовить в резерв. Рядом отмечают сопряжённую деталь, без проверки которой нельзя гарантировать ресурс новой позиции.
Ведомость связывают с последовательностью демонтажа и сборки. Так заранее выявляются недостающие крепёжные и уплотнительные элементы, готовится инструмент и уменьшается риск остановить работу из-за одной неучтённой втулки. При сравнении коммерческих предложений используют один перечень, чтобы цена не скрывала различия в составе.
Монтаж и контрольный запуск
Проверяют направление и синхронность вращения, соосность, уровень масла, ток двигателей и отсутствие ударов без смеси и на контролируемой загрузке.
До подачи смеси механизм проворачивают или запускают без нагрузки, контролируя равномерность хода, отсутствие касания, шум, вибрацию и утечку. После первых циклов проверяют ток двигателя, температуру опор, герметичность, положение затвора и доступный крепёж. Контрольная остановка позволяет обнаружить ошибку монтажа до повреждения новых деталей.
Входной контроль поставки
До плановой остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на состояние шеек и посадок, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Если деталь не соответствует согласованной спецификации, её не дорабатывают на площадке без технического подтверждения. Изменение отверстий, толщины, профиля или посадки способно нарушить прочность, баланс и ресурс соседних элементов.
Плановый ЗИП и эксплуатационная история
Критично иметь подтверждённые соединительные элементы и опоры, потому что их отсутствие задерживает установку уже поставленного редуктора.
В журнале ELKON отмечают код, сторону, дату установки, число циклов или моточасов, тип смеси и причину снятия. Эти сведения помогают отличить обычный абразивный износ от повторяющейся проблемы смазки, соосности, мойки, настройки зазоров или режима загрузки.
Контроль после первых рабочих смен
После ввода отремонтированного узла ELKON TW в эксплуатацию результаты не ограничивают первым пробным замесом. В течение первых смен контролируют ток, температуру, вибрацию, герметичность, скорость выгрузки и сохранение рабочих зазоров. Доступный крепёж повторно проверяют после приработки, а замеченные изменения заносят в журнал.
Если новый элемент начинает изнашиваться неравномерно или параметры быстро уходят от исходных, эксплуатацию не продолжают до плановой остановки без оценки причины. Ранний осмотр позволяет выявить перекос, ослабление крепления, нарушение смазки или контакт деталей до развития вторичного повреждения.
Итог
Привод ELKON TW ремонтируют после комплексной проверки редукторов, соединений, опор и механического сопротивления камеры.
Технически корректный запрос по ELKON TW связывает модель, конкретный узел, сторону установки, подтверждённые коды и состояние сопряжений. Такой подход сокращает риск несовместимости, заранее определяет комплектность и позволяет подготовить коммерческое предложение под реальный объём ремонта.
