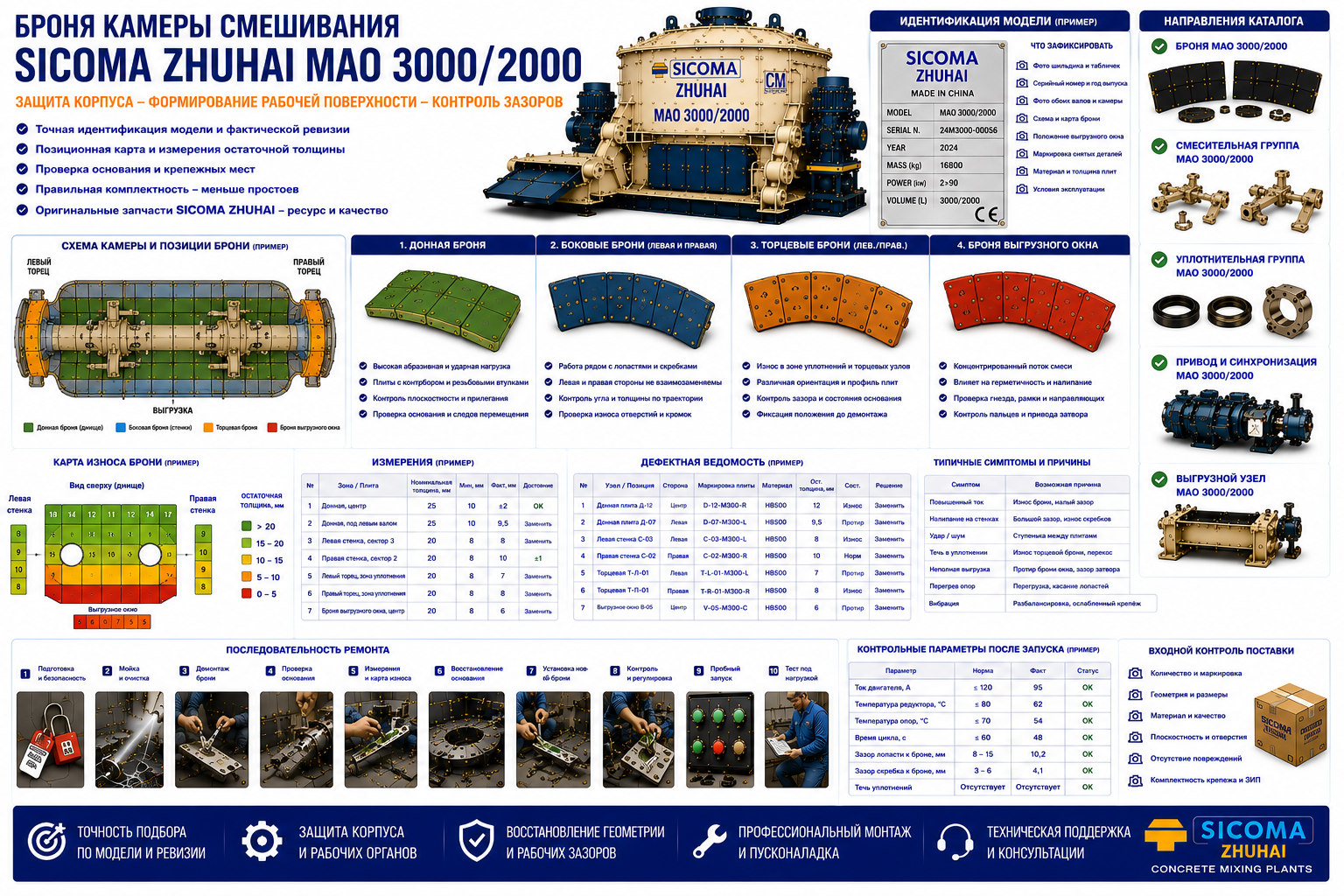

Футеровка двухвального SICOMA ZHUHAI MAO защищает корпус и формирует рабочую поверхность для лопастей. Донные, боковые, торцевые плиты и броня выгрузного окна имеют разные позиции и характер нагрузки.
Комплект нельзя собирать только по количеству плит. Нужна позиционная карта, остаточная толщина и состояние основания. Частичная замена должна учитывать перепад между новыми и оставляемыми сегментами.
Идентификация модели и фактического исполнения
Каждую плиту маркируют относительно привода, выгрузки и стороны корпуса. Сверяют размеры, отверстия, толщину, материал и форму кромок.
До очистки фиксируют шильдик, заводской номер, год выпуска, маркировку снятой детали и её положение. После очистки снимают контрольные размеры: отверстия, посадки, толщину, ориентацию, рабочий угол и расстояние до сопряжённых элементов. Если смеситель модернизировали, приоритет имеет фактически установленная конфигурация.
Донная броня
Донные плиты воспринимают давление смеси и прямой абразивный контакт. Измерения выполняют в нескольких точках.
После снятия проверяют основание, отверстия и следы движения плиты.
Боковые и торцевые плиты
Боковая футеровка работает рядом с лопастями и скребками, торцевая — возле уплотнений валов. Износ меняет рабочие зазоры.
Левую и правую стороны не смешивают. Положение фиксируют до демонтажа.
Броня выгрузного затвора
Выпускная зона получает концентрированный поток. Локальный протир ухудшает герметичность и ускоряет налипание.
Вместе с бронёй проверяют гнездо, направляющие, пальцы и привод затвора.
Рабочая нагрузка и причины ускоренного износа
Карта износа должна учитывать рецептуры и положение загрузки. Преобладание крупной фракции или удар в одну зону ускоряют разрушение отдельных плит.
На ресурс влияют максимальная фракция, абразивность, влажность, количество мелких компонентов, применение фибры или пигмента, число циклов и качество мойки. Повторный локальный износ нельзя автоматически объяснять материалом детали: проверяют порядок загрузки, налипание, перекос, неправильный зазор и состояние сопряжённого узла.
Дефектация до размещения заказа
Фиксируют остаточную толщину, трещины, износ отверстий, прилегание и состояние корпуса. Измерения сопоставляют с траекторией лопастей.
Дефектную ведомость ведут позиционно. Для каждой строки указывают модель, узел, сторону или место установки, маркировку, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить либо проверить после вскрытия. Артикул, найденный только в названии товара, не считают официальным подтверждением.
Как разделять SICOMA и SICOMA ZHUHAI
Бронекомплект ZHUHAI MAO подтверждают по модели и производителю. Нельзя переносить комплект обычной SICOMA только по размеру камеры.
Совпадение серии MP или MAO и номинального объёма не подтверждает взаимозаменяемость. Проверяют производителя на шильдике, ревизию, размеры, отверстия, сторону установки и фактическую сборку. В заявке бренд ZHUHAI указывают явно, чтобы позиция не была автоматически заменена деталью для другого производства.
Комплектность ремонта
Комплект включает позиционные плиты, штатный крепёж, шайбы и защитные элементы; при повреждении корпуса добавляют восстановление основания.
Ведомость разделяют на обязательные позиции, резерв после вскрытия и складской ЗИП. Вместе с основными деталями учитывают крепёж, защитные элементы, прокладки, втулки, уплотнения, смазку и датчики. Коммерческие предложения сравнивают по одинаковому составу, иначе более дешёвый вариант может оказаться неполным.
Планирование ремонтного окна
Продолжительность остановки рассчитывают с учётом мойки, блокировки энергии, демонтажа крышек, маркировки, измерений, восстановления посадок, сборки и регулировки. Для тяжёлых валов, редукторов и бронекомплектов заранее проверяют доступ подъёмного оборудования и точки строповки.
К началу работ должны быть подготовлены подтверждённые детали, крепёж, уплотнения, смазочные материалы и измерительный инструмент. Резервные позиции определяют по прошлым дефектациям, чтобы разобранный смеситель не оставался в простое из-за одной отсутствующей втулки, прокладки или нестандартного болта.
Данные для подбора и коммерческого предложения
Для расчёта нужны схема камеры, фотографии всех зон, остаточные толщины, количество плит и состояние выгрузного окна.
Полезно приложить общий вид узла до разборки, фотографии снятой детали с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель, а также плановый срок остановки. В запросе указывают, требуется точечная позиция, комплект на узел или набор для капитального ремонта.
- модель MAO и шильдик ZHUHAI
- схема донных и боковых плит
- левая и правая торцевые зоны
- толщина и материал брони
- крепёж и состояние корпуса
Входной контроль поставленных деталей
До остановки оборудования проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, футеровку — на плоскостность и отверстия, валы и втулки — на посадочные поверхности, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Несовпадающую деталь не пересверливают и не подгоняют без технического подтверждения. Изменение профиля, толщины, угла или посадки способно нарушить баланс и траекторию механизма. Несоответствие фиксируют до монтажа, пока возможна корректная замена.
Монтаж и контрольный запуск
Плиты устанавливают на очищенное основание, проверяют прилегание и уровень, затем повторно контролируют зазоры рабочих органов и ход затвора.
После первых рабочих циклов проверяют ток двигателя, нагрев опор, герметичность, затяжку доступного крепежа и появление новых следов контакта. Контрольная остановка позволяет выявить ошибку монтажа до повреждения новых деталей и соседних узлов.
Плановый ЗИП и технический архив
Запас брони формируют по фактической статистике позиций, увеличивая количество наиболее нагруженных зон, а не дублируя весь комплект.
После ремонта сохраняют фотографии маркировок, фактические зазоры, состав установленного комплекта, дату и число циклов. Такой архив ускоряет следующий заказ и позволяет отличить обычный абразивный износ от повторяющейся проблемы геометрии, смазки или режима эксплуатации.
Контроль сопряжённых узлов
Перед окончательным решением проверяют детали, которые непосредственно задают положение ремонтируемой позиции. Для рабочих органов это рычаг, вал, ротор и футеровка; для брони — основание корпуса и крепёж; для уплотнения — вал, втулка, подшипник и смазочный канал; для привода — муфта, опора и механическое сопротивление камеры.
Такой контроль предотвращает ситуацию, когда новая деталь работает в старой деформированной системе. Если сопряжение невозможно восстановить в рамках текущей остановки, это фиксируют в ведомости, задают временный режим эксплуатации и планируют отдельный ремонт, а не скрывают проблему под заменой расходной позиции.
Контроль ресурса после ремонта
После ввода в работу создают базовую точку: измеряют ток, температуру, шум, время цикла, зазоры и герметичность. Повторный осмотр проводят после первых рабочих смен, пока крепёж и новые поверхности проходят приработку. Выявленное ослабление устраняют до развития ударного износа.
Далее состояние оценивают по одинаковому интервалу циклов или моточасов. Сравнение с базовыми значениями показывает ухудшение раньше аварийного отказа. Для сменных рецептур данные разделяют по типу смеси, потому что абразивность и налипание могут существенно менять нагрузку на один и тот же узел.
Итог
Броню ZHUHAI MAO подбирают по карте и месту установки, поскольку каждая плита влияет на защиту корпуса и геометрию смешивания.
Технически корректный запрос связывает точную модель SICOMA ZHUHAI, конкретный узел, положение детали, фактическое состояние сопряжений и требуемую комплектность. Это снижает риск несовместимости, сокращает простой и позволяет подготовить коммерческое предложение под реальный ремонт.
