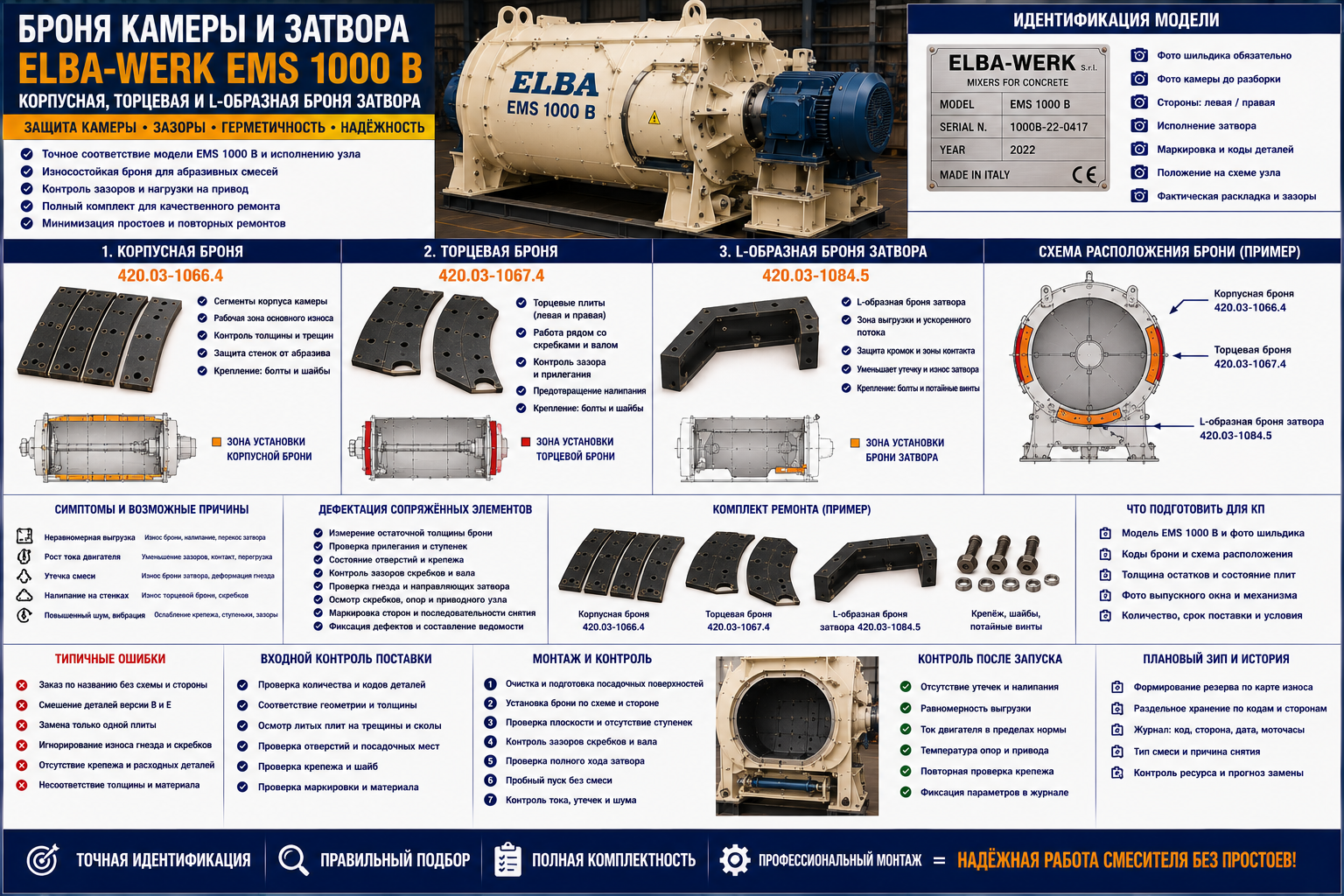

В одновальном EMS 1000 B корпусная и торцевая футеровка защищает камеру, а броня затвора работает в зоне концентрированного потока. Износ влияет на корпус, зазоры скребков, герметичность и нагрузку на привод.
Корпусная броня 420.03-1066.4, торцевая 420.03-1067.4 и L-образная броня затвора 420.03-1084.5 имеют разные места установки. Их нельзя заменять по сходству формы без схемы.
Идентификация модели и фактического исполнения
Подтверждают индекс B и исполнение затвора. Обозначение EMS 1000 нельзя автоматически переносить между версиями B и E: наборы брони, крепления и уплотнительные элементы могут различаться.
Для ELBA-WERK EMS 1000 B фиксируют шильдик, серийный номер, год выпуска, производителя узла и историю предыдущих ремонтов. Если редуктор, вал, корпус или система выгрузки уже заменялись, первоначальная спецификация может не соответствовать фактически установленной детали. До очистки фотографируют маркировку, затем снимают контрольные размеры и отмечают сторону установки.
Корпусная броня 420.03-1066.4
Сегменты воспринимают основной абразивный износ. Проверяют толщину, трещины, протиры вокруг отверстий и прилегание. Полость за плитой указывает на загрязнение или ослабление крепежа.
Перед монтажом очищают основание и проверяют несущий корпус. Новая броня не должна маскировать деформацию или локальную выработку.
Торцевая броня 420.03-1067.4
Торцевые плиты работают рядом со скребками и опорными зонами вала. Их износ меняет зазор и может вызвать налипание или контакт.
Левую и правую позиции маркируют до демонтажа. После замены вал проворачивают на полном обороте и проверяют минимальный зазор.
L-образная броня затвора 420.03-1084.5
Деталь защищает участок выгрузки, где смесь ускоряется и давит на кромки. Локальный протир вызывает утечку и затрудняет очистку.
Вместе с бронёй проверяют гнездо, направляющие, шарниры и привод. Новая плита не устранит перекос механизма.
Симптомы, которые нельзя оценивать изолированно
Неравномерная выгрузка может быть связана с бронёй, геометрией гнезда, приводом, датчиком положения или налипанием. Рост тока часто сопровождает уменьшение зазоров.
Одинаковый внешний симптом может иметь разные причины. Рост тока бывает связан с приводом, но также с налипанием, перекосом вала или контактом рабочих органов с бронёй. Утечка через уплотнение может быть следствием повреждённой манжеты, однако без проверки биения, втулки и поверхности вала новый элемент быстро выйдет из строя. Поэтому дистанционную гипотезу используют только как направление дефектации.
Дефектация сопряжённых элементов
Карту износа составляют по корпусным, торцевым и выгрузным позициям. Характер потока и состояние скребков помогают понять причину локального разрушения.
Разборку выполняют с маркировкой сторон и последовательности снятия. Измеряют остаточную толщину, люфты, посадки, отверстия и крепёж, фиксируют трещины, следы перегрева, проворот и попадание смеси. Результаты заносят в ведомость по позициям. Это позволяет отличить первичную причину от последствий и не заменять исправную крупную деталь из-за дефекта соседнего узла.
Комплектность ремонта
Комплект брони включает подтверждённые позиции по схеме, штатный крепёж, шайбы и детали затвора, которые нельзя безопасно использовать повторно.
Ведомость делят на обязательные позиции, сопряжённые детали и резерв после вскрытия. Отдельно учитывают крепёж, шайбы, кольца, прокладки, манжеты, втулки и смазочные материалы. Предложения сравнивают по одинаковой комплектности: низкая цена часто означает отсутствие одноразовых или защитных элементов, без которых сборку нельзя закончить в запланированный срок.
Ошибки при подборе
Нельзя заказывать позицию только по общему названию, фотографии без масштаба или совпадению одного диаметра. Для левых и правых деталей важны ориентация и направление вращения; для редуктора — полная табличка, вал, фланец и монтажное положение; для брони — место по схеме, толщина, материал и крепёж.
Если код не подтверждён маркировкой, паспортом или надёжной привязкой к модели, его не додумывают. Позицию оставляют на техническую сверку по чертежу, снятой детали и контрольным размерам. Такое ограничение лучше, чем формально заполненная заявка с риском получить несовместимую деталь.
Что передать для подбора и расчёта КП
Передают фото камеры после очистки, коды плит, схему расположения, толщину остатков и видео работы затвора без смеси.
По ELBA-WERK EMS 1000 B полезно приложить общий вид узла до разборки, фото деталей с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель. В запросе указывают, нужен точечный ремонт, комплект на функциональный узел или ЗИП для плановой остановки.
- точная модель EMS 1000 B и шильдик
- артикулы корпусных и торцевых плит
- положение L-образной брони
- толщина и состояние крепежа
- фото выпускного окна и механизма
Подготовка ремонтной ведомости
По направлению «броня камеры и затвор выгрузки» ведомость составляют до размещения заказа. Для каждой позиции указывают узел, сторону, подтверждённый код, количество, фактическое состояние и решение: заменить, восстановить, оставить или подготовить в резерв. Рядом отмечают сопряжённую деталь, без проверки которой нельзя гарантировать ресурс новой позиции.
Ведомость связывают с последовательностью демонтажа и сборки. Так заранее выявляются недостающие крепёжные и уплотнительные элементы, готовится инструмент и уменьшается риск остановить работу из-за одной неучтённой втулки. При сравнении коммерческих предложений используют один перечень, чтобы цена не скрывала различия в составе.
Монтаж и контрольный запуск
Проверяют плоскость футеровки, отсутствие ступенек, зазоры скребков и полный ход затвора. Первые замесы контролируют на утечку и ток.
До подачи смеси механизм проворачивают или запускают без нагрузки, контролируя равномерность хода, отсутствие касания, шум, вибрацию и утечку. После первых циклов проверяют ток двигателя, температуру опор, герметичность, положение затвора и доступный крепёж. Контрольная остановка позволяет обнаружить ошибку монтажа до повреждения новых деталей.
Входной контроль поставки
До плановой остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, валы — на состояние шеек и посадок, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Если деталь не соответствует согласованной спецификации, её не дорабатывают на площадке без технического подтверждения. Изменение отверстий, толщины, профиля или посадки способно нарушить прочность, баланс и ресурс соседних элементов.
Плановый ЗИП и эксплуатационная история
Резерв брони EMS 1000 B формируют по реальной карте расхода, а не одинаковым количеством каждой позиции.
В журнале ELBA-WERK отмечают код, сторону, дату установки, число циклов или моточасов, тип смеси и причину снятия. Эти сведения помогают отличить обычный абразивный износ от повторяющейся проблемы смазки, соосности, мойки, настройки зазоров или режима загрузки.
Контроль после первых рабочих смен
После ввода отремонтированного узла ELBA-WERK EMS 1000 B в эксплуатацию результаты не ограничивают первым пробным замесом. В течение первых смен контролируют ток, температуру, вибрацию, герметичность, скорость выгрузки и сохранение рабочих зазоров. Доступный крепёж повторно проверяют после приработки, а замеченные изменения заносят в журнал.
Если новый элемент начинает изнашиваться неравномерно или параметры быстро уходят от исходных, эксплуатацию не продолжают до плановой остановки без оценки причины. Ранний осмотр позволяет выявить перекос, ослабление крепления, нарушение смазки или контакт деталей до развития вторичного повреждения.
Итог
Броня и затвор EMS 1000 B требуют совместной проверки, потому что геометрия футеровки влияет на рабочие органы и выгрузку.
Технически корректный запрос по ELBA-WERK EMS 1000 B связывает модель, конкретный узел, сторону установки, подтверждённые коды и состояние сопряжений. Такой подход сокращает риск несовместимости, заранее определяет комплектность и позволяет подготовить коммерческое предложение под реальный объём ремонта.
