Для SDMIX KTSB 1500/1000 в каталоге сформирована подробная номенклатура броневых сегментов и лопаток. Это позволяет заказывать конкретные позиции, но требует точной идентификации: боковая броня BB-01, BB-02 и BB-03 — разные детали, даже если внешне они выглядят как пластины одной группы. Аналогично отдельно учитываются трапециевидная TB-01, ромбическая RB-01 и квадратная KB-01.
Главная ошибка при ремонте — составить заявку по общему количеству плит без карты их расположения. Для KTSB 1500/1000 броня формирует рабочую поверхность двухвальной камеры, и каждая форма занимает своё место. Если перепутать сегменты, отверстия, контур или прилегание не совпадут.
Как различать группы брони
Боковые сегменты защищают стенки и могут иметь несколько позиций с разной геометрией. Трапециевидные, ромбические и квадратные элементы формируют другие участки футеровки. Название формы помогает ориентироваться, но не заменяет индекс. В заявке нужно писать полное обозначение, например BB-01 или RB-01.
Перед демонтажем рекомендуется сделать общий снимок камеры и нанести номера на схему. Снятые детали маркируют, чтобы сохранить их положение. Если маркировка отсутствует, сравнивают отверстия, размеры, радиус и соседние сегменты.
Боковая броня BB
В базе представлены BB-01, BB-02, BB-03, BB-04, BB-05 и BB-06. Это не один товар с шестью вариантами названия, а комплект позиционных элементов. При заказе отдельных плит нужно указать, какие именно BB-позиции требуются и в каком количестве.
Если одна боковая плита разрушена, проверяют соседние. Сильный перепад толщины между новой и старой бронёй создаёт турбулентную нагрузку и может ослаблять крепёж. При равномерной выработке целесообразно менять группу.
TB, RB и KB
Трапециевидная TB-01, ромбическая RB-01 и квадратная KB-01 различаются формой и местом установки. Подмена одного элемента другим невозможна без изменения внутренней геометрии. Даже если размеры близки, отверстия и прилегание к корпусу определяют совместимость.
При измерении сильно изношенной плиты нужно учитывать потерю кромки. Надёжнее сверять корпус и сохранившиеся соседние детали. Фото должно показывать не только снятый сегмент, но и место в камере.
Крепёж брони
Для KTSB 1500/1000 предусмотрен комплект болтов BLT-01. При замене футеровки крепёж следует оценивать как часть системы. Потайная головка должна не выступать над рабочей поверхностью, а длина болта и гайка должны соответствовать толщине корпуса и брони.
Повторное использование изношенных болтов повышает риск ослабления. Если головка уже повреждена абразивом, надёжно затянуть и затем демонтировать такой крепёж сложно. Комплект болтов лучше включать в плановый заказ одновременно с бронёй.
Средняя, левая и правая лопатки
В каталоге разделены средняя, левая и правая лопатки. Сторона и положение определяют рабочий угол. Нельзя заказывать «три одинаковые лопатки» по визуальному сходству. При дефектовке отмечают положение на валу и состояние рычага.
Если отверстия рычага разбиты или имеется люфт, новая лопатка не будет удерживать заданную геометрию. Перед заказом проверяют рычаги, полукольца и крепёж. Также оценивают зазор до новой или существующей брони.
Когда менять броню и лопатки одновременно
Одновременная замена оправдана, когда оба элемента потеряли геометрию. Новые лопатки при старой тонкой броне имеют увеличенный зазор, а старая лопатка рядом с новой бронёй может касаться футеровки. Поэтому решение принимается после измерения обеих групп.
Если броня ещё имеет ресурс, а лопатка повреждена локально, отдельная замена возможна при правильном восстановлении зазора. После монтажа вал проворачивают по полному циклу и проверяют все позиции.
Что передать в заявке
- SDMIX KTSB 1500/1000 и фото шильдика;
- индекс каждой бронеплиты: BB, TB, RB или KB;
- позицию лопатки: средняя, левая или правая;
- количество деталей;
- фото камеры с отмеченным местом;
- состояние соседней брони и рычагов;
- необходимость комплекта болтов BLT-01.
Контроль после установки
Плиты устанавливают на очищенную поверхность без перекоса. После затяжки крепежа проверяют, чтобы головки не выступали. Лопатки монтируют по сторонам и контролируют зазор по всей траектории вращения.

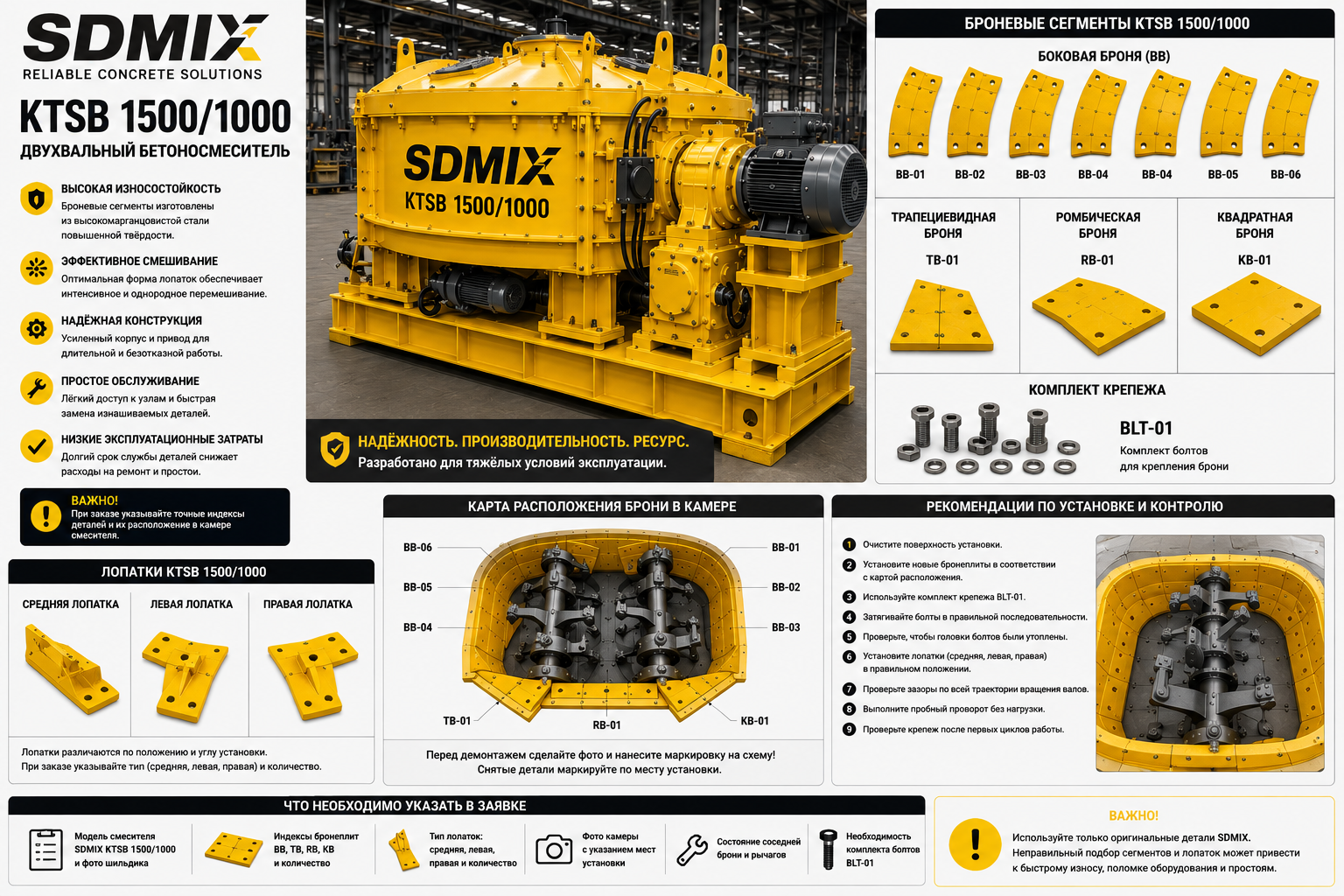

Карта брони SDMIX KTSB 1500/1000
Перечня кодов недостаточно без схемы. Позиции BB-01–BB-06 относятся к разным участкам боковой футеровки, TB-01 — к трапециевидному сегменту, RB-01 — к ромбовидному, KB-01 — к квадратному. На карте камеры каждый код связывают с конкретным местом и количеством.
Схема позволяет проверить комплект до остановки. После демонтажа детали раскладывают в порядке установки, не смешивая участки. Это особенно важно для похожих или зеркальных сегментов.
Лопатки по сторонам и положению
Средние, левые и правые лопатки имеют разную геометрию. Сторона определяется по положению в смесителе и документации, а не по виду детали на фотографии. В заявке указывают код, положение на валу и количество.
При частичной замене сравнивают рабочую высоту оставшихся элементов. Большая разница приводит к неравномерной нагрузке. При общем предельном износе рациональнее заменить функциональный комплект и проверить рычаги.
Рычаги и крепёж
Лопатка работает через рычаг и крепёж. Овальное отверстие, трещина или деформация меняют её положение. Новая лопатка на повреждённом основании не восстановит зазор. Проверяют посадки, плоскости и защитные элементы.
Крепёж BLT-01 и другие позиции подбирают по длине, форме головки и классу прочности. Выступающий или ослабленный болт быстро изнашивается и может повредить броню. Для ремонта формируют запас крепежа.
Порядок замены бронеплит
До снятия измеряют зазоры и фотографируют расположение сегментов. Основание очищают и проверяют на деформацию. Новые плиты устанавливают без загрязнения под привалочной поверхностью, затягивают в правильной последовательности и контролируют отсутствие ступенек.
После установки выполняют полный проворот обоих валов. Проверяют минимальный зазор у каждой новой плиты, особенно трапециевидных и ромбовидных сегментов. Контакт устраняют до запуска.
Комплект на ремонт
- BB-, TB-, RB- и KB-позиции с количеством;
- средние, левые и правые лопатки;
- рычаги с изношенными посадками;
- крепёж и защитные элементы;
- фото шильдика KTSB 1500/1000;
- карта остаточной толщины брони;
- резерв на повреждение при демонтаже.
Детали KTSB 1500/1000 нельзя переносить на другой типоразмер без проверки артикула. После ремонта фиксируют установленные коды и дату замены, чтобы прогнозировать ресурс отдельных зон.
Контроль первых рабочих циклов
После запуска проверяют отсутствие металлического контакта, равномерность замеса и затяжку крепежа. Через несколько циклов камеру осматривают повторно: новая броня не должна иметь свежих ударных следов, а лопатки — задевать выступающие головки болтов. Результаты заносят в журнал обслуживания.
Перед окончательной приёмкой сверяют фактический зазор по всей длине обоих валов и проверяют, что каждая позиция соответствует карте установки. Если одна плита или лопатка вызывает сомнение, запуск откладывают до повторной идентификации, а не до появления повреждений.
Первые циклы проводят с наблюдением за шумом и вибрацией. Затем проверяют крепёж и отсутствие следов контакта. Точный подбор по позиционным индексам позволяет восстановить камеру KTSB 1500/1000 без подгонки и случайной перестановки деталей.
