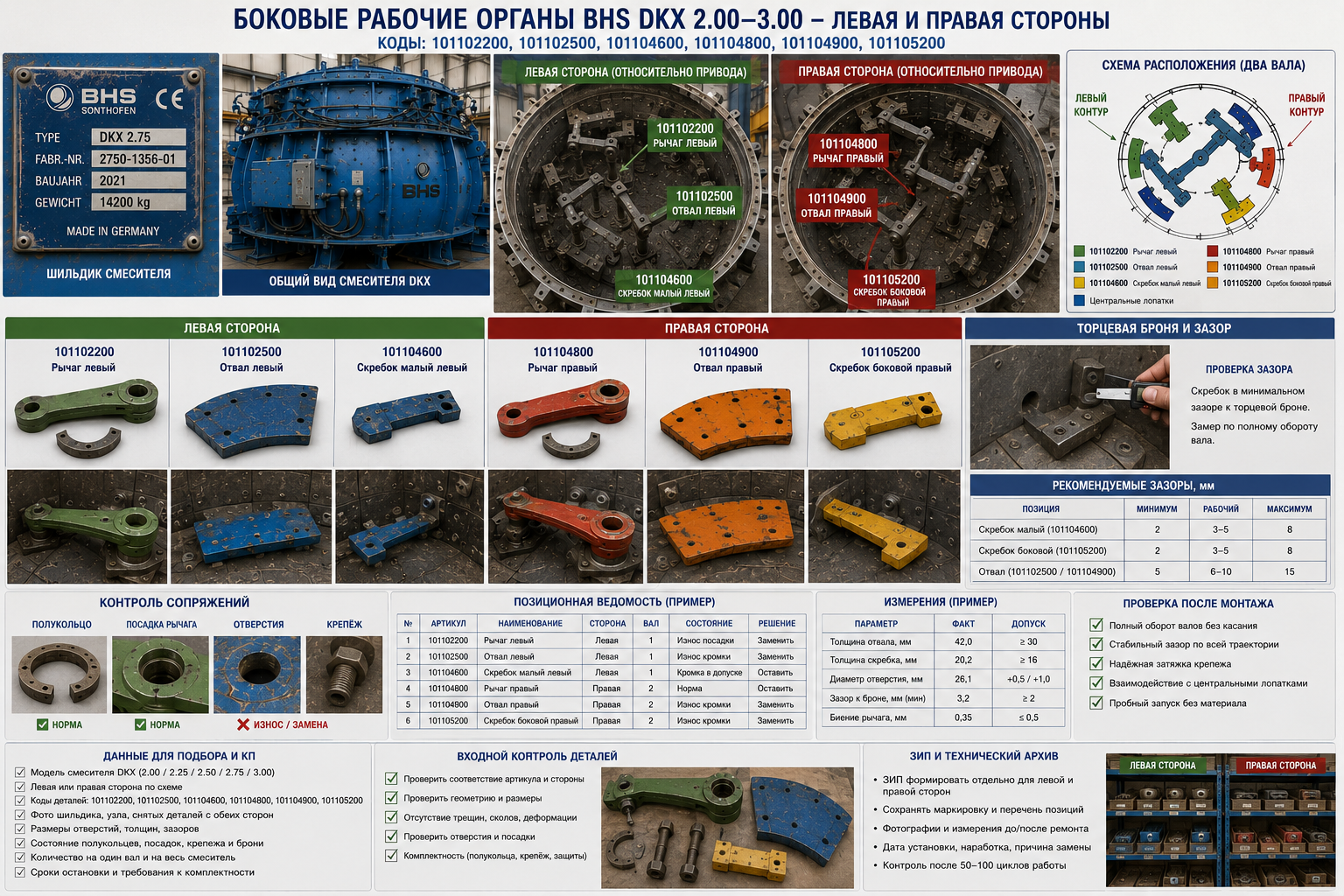

Боковые рычаги и скребки BHS DKX 2.00–3.00: левая и правая стороны

Боковые рычаги и скребки BHS DKX 2.00–3.00: левая и правая стороны

Боковые рабочие органы BHS DKX возвращают материал от торцов к основной зоне смешивания и очищают участки рядом с футеровкой. Левая и правая стороны состоят из нескольких самостоятельных позиций, а не одной зеркальной детали.

Для диапазона DKX 2.00–3.00 подтверждены рычаги, отвалы и малые скребки с кодами 101102200, 101102500, 101104600, 101104800, 101104900 и 101105200. Их комплектность определяют по схеме.

Идентификация смесителя и ремонтного узла

Сторону фиксируют относительно привода или согласно сборочному чертежу. Формулировка «слева, если смотреть спереди» без зафиксированной точки обзора создаёт риск ошибки.

До мойки фотографируют шильдик, расположение деталей, следы контакта, налипание и утечки. После очистки снимают размеры отверстий, посадок, толщину, угол, направление и положение в сборке. Если оборудование модернизировалось, фактически установленный узел имеет приоритет над старой спецификацией.

Левая сторона

Рычаг 101102200 удерживает боковой контур, отвал 101102500 формирует поток, а малый скребок 101104600 очищает локальную зону.

Проверяют взаимное положение, полукольца, крепёж и торцевую броню. Износ одной детали не описывает состояние всей стороны.

Правая сторона

Рычаг 101104800, отвал 101104900 и скребок 101105200 выполняют связанные функции на противоположной стороне.

Их нельзя считать геометрической копией левой группы без сверки маркировки и отверстий.

Зазоры у торцевой брони

Боковые скребки работают в малом зазоре к торцевым плитам. Неравномерность по обороту указывает на деформацию рычага, люфт вала или ступеньку футеровки.

После замены проверяют полную траекторию и отсутствие касания при затянутом крепеже.

Проверка совместимости по модели и позиции

Артикулы общей группы BHS DKX 2.00–3.00 нельзя автоматически переносить на любой типоразмер. Совпадение кода в каталоге означает подтверждённую товарную привязку к диапазону, но перед поставкой всё равно сверяют серийный номер, сборочный чертёж, сторону, количество и фактическую ревизию узла.

Положение детали фиксируют относительно привода, выгрузного затвора и направления вращения валов. Для зеркальных рабочих органов и торцевых плит дополнительно проверяют левое или правое исполнение, угол установки и соседнюю позицию.

Причины ускоренного износа

Ресурс деталей зависит от абразивности заполнителя, максимальной фракции, влажности, продолжительности сухого перемешивания, числа циклов, качества мойки и последовательности загрузки. Локальная выработка может быть следствием не материала детали, а неправильного потока или механического перекоса.

Если одна сторона изнашивается заметно быстрее, проверяют зазоры, положение рычагов, соосность валов, налипание и состояние соседней брони. Замена только повреждённой поверхности без устранения причины приводит к повторной остановке.

Планирование ремонтного окна

Ремонтное окно рассчитывают не только по времени замены основной детали. В график включают мойку камеры, безопасную блокировку приводов, демонтаж крышек, маркировку валов и сторон, измерения, восстановление посадок, сборку, регулировку и контрольные циклы. Для тяжёлых плит, рычагов и валов заранее проверяют точки строповки и доступ подъёмного оборудования.

К началу остановки должны быть подготовлены подтверждённые позиции, крепёж, уплотнения, смазочные материалы, измерительный инструмент и резерв по вероятным результатам вскрытия. Это снижает риск, что смеситель останется разобранным из-за одного отсутствующего полукольца, нестандартного болта, втулки или прокладки.

Контроль качества ремонта

Качество оценивают не по факту установки новой детали, а по восстановленной геометрии узла. Контролируют положение рабочих кромок, равномерность зазоров, прилегание брони, отсутствие люфта и соответствие направления вращения. Измеренные значения записывают до первого запуска и используют как базу для следующего обслуживания.

После холостого хода выполняют ограниченный рабочий цикл и сравнивают ток, шум, вибрацию, температуру опор, время смешивания и полноту выгрузки с исходными данными. Если показатель остаётся нестабильным, оборудование не выводят на полную загрузку до проверки сопряжённых деталей и настройки процесса.

Проверка после первых рабочих циклов

После первых 50–100 циклов выполняют внеплановый осмотр без ожидания следующего регламентного ТО. Проверяют затяжку доступного крепежа, положение защит рычагов, следы перемещения плит, состояние уплотнений и равномерность температуры опор. На этом этапе легче выявить ошибку установки, чем после формирования устойчивой выработки.

Одновременно сравнивают ток приводов и время смешивания с данными контрольного запуска. Рост нагрузки, новая вибрация или локальное налипание требуют остановки и повторного измерения зазоров. Результаты осмотра добавляют в технический архив как подтверждение корректной приработки нового комплекта.

Дефектация и позиционная ведомость

Карту строят по левой и правой стороне: профиль, рычаг, полукольцо, крепёж, зазор и состояние торцевой брони.

Для каждой позиции записывают модель, узел, сторону, артикул, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить или проверить после вскрытия. Подтверждённый код не отменяет измерений, а неподтверждённый код не заполняют предположительно.

Комплектность ремонта

Комплект формируют раздельно по сторонам, добавляя сопряжённые рычаги, крепёж, защиты и торцевую футеровку по состоянию.

Основные детали связывают с крепежом, полукольцами, защитами, прокладками, уплотнениями и соседними изношенными элементами. Коммерческие предложения сравнивают по одной ведомости: низкая цена неполного комплекта не отражает фактическую стоимость остановки и повторной разборки.

Данные для подбора и расчёта КП

Для расчёта нужны фото обеих сторон, коды деталей, схема расположения и фактические зазоры.

Полезны общий вид узла, фотографии снятой детали с обеих сторон, сборочная схема, позиционный номер, размеры и количество на один вал и на весь смеситель. В запросе указывают формат поставки: отдельная позиция, комплект на сторону, комплект на узел или ЗИП на плановую остановку.

  • точная модель DKX
  • левая или правая сторона по схеме
  • коды 101102200–101105200
  • состояние рычагов и полукольцев
  • зазор до торцевой брони

Входной контроль поставленных деталей

До остановки проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые элементы осматривают на трещины и сколы, броню — на плоскостность и отверстия, рычаги — на посадки, эластомерные детали — на состояние рабочих кромок.

Несовпадающую позицию не пересверливают и не подгоняют без технического подтверждения. Изменение угла, толщины или посадки способно нарушить траекторию двухвальной смесительной группы и увеличить нагрузку на редукторы.

Монтаж и контрольный запуск

Сначала собирают каждую боковую группу, затем проверяют полную спираль и взаимодействие с центральными лопатками.

Первый запуск выполняют без материала или на минимально допустимой загрузке. Контролируют ток приводов, шум, вибрацию, температуру опор, герметичность и выгрузку. После нескольких циклов проводят контрольную остановку и повторно проверяют крепёж и следы контакта.

Плановый ЗИП и технический архив

Складской комплект делят на левую и правую стороны, сохраняя маркировку и перечень входящих позиций.

После ремонта сохраняют фотографии маркировок, фактические зазоры, состав установленного комплекта, дату, число циклов и причину снятия старых деталей. История помогает отличить нормальный абразивный износ от повторяющейся проблемы геометрии, смазки или режима эксплуатации.

Итог

Боковые скребки BHS DKX подбирают как две позиционные группы, а не как визуально зеркальные детали.

Корректный запрос связывает точную модель BHS DKX, позицию детали, подтверждённый артикул, состояние сопряжений и требуемую комплектность. Такой подход снижает риск несовместимости и позволяет подготовить коммерческое предложение под реальный объём ремонта.
