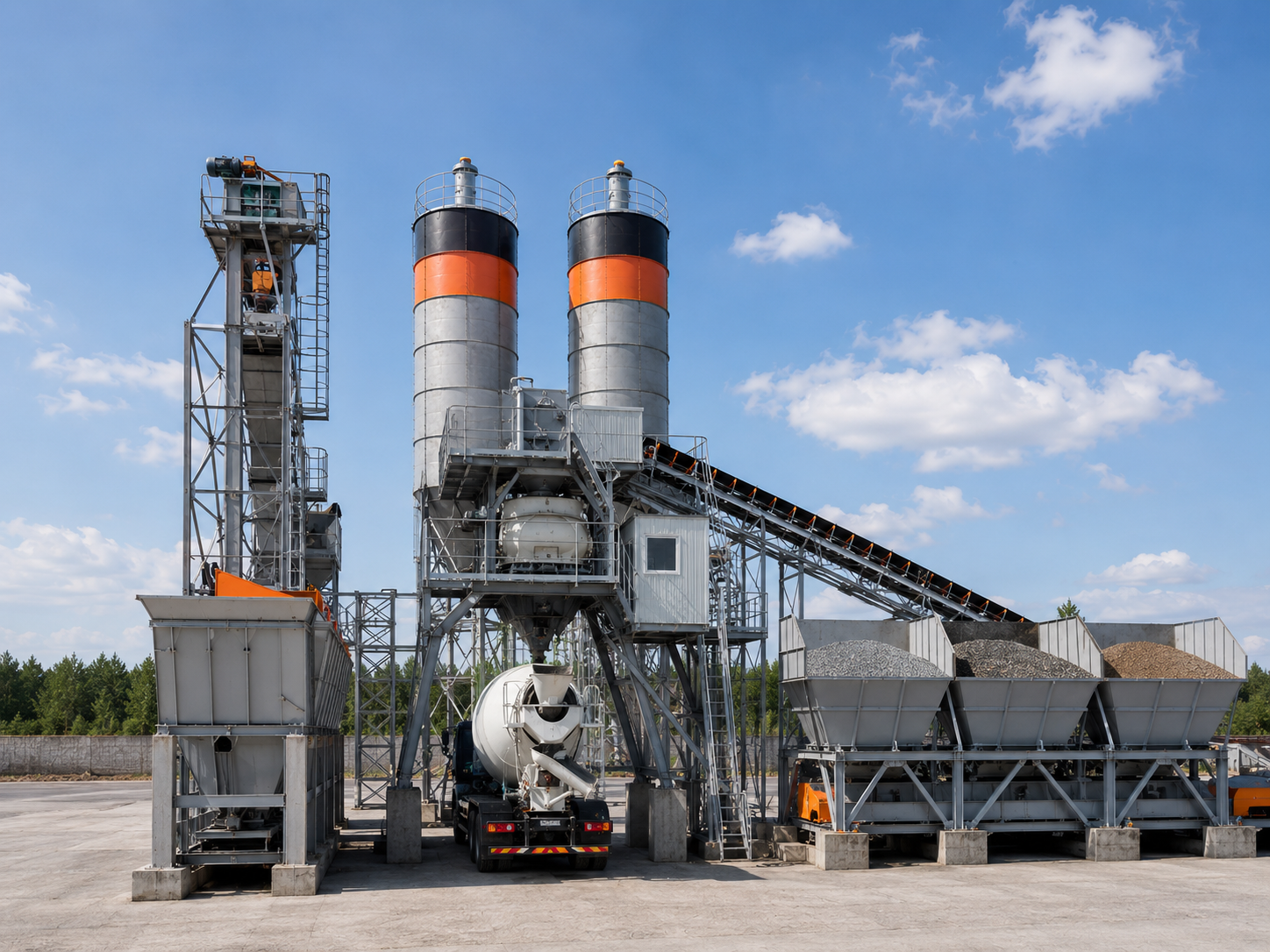

Скиповая или ленточная подача инертных для БСУ

При выборе бетонного завода часто в первую очередь смотрят на производительность, смеситель, объём бункеров и количество силосов. Но тип подачи инертных материалов не менее важен. Именно от него зависит компоновка линии, занимаемая площадь, стабильность загрузки смесителя, удобство обслуживания и поведение завода в интенсивном режиме.

Основных вариантов два: скиповая подача и ленточная подача инертных. Обе схемы применяются на стационарных бетонных заводах, но подходят для разных условий. Ошибка в выборе может привести к неудобной планировке, лишним затратам на монтаж, ограничению производительности или сложностям при обслуживании.

Скиповая подача — это схема, при которой инертные материалы после дозирования подаются к смесителю с помощью скипового подъёмника. Скип перемещается по направляющим и поднимает материал вверх к загрузочному узлу.

Главное преимущество такой схемы — компактность. Скип не требует длинного ленточного транспортера, поэтому завод можно разместить на более ограниченной площадке. Это особенно важно, если участок уже застроен, есть ограничения по длине линии или нужно вписать БСУ в существующую производственную зону.

В карточке Восток-90 со скиповой подачей прямо указано, что такая схема удобна для площадок, где важно сократить длину линии и сохранить доступ к основным узлам обслуживания.

Ленточная подача работает иначе: инертные материалы после дозирования поступают на ленточный транспортер и равномерно подаются к смесительному узлу. Такая схема требует больше места по длине, зато обеспечивает более плавное движение материала и хорошо подходит для стабильной работы в сменном режиме.

Ленточный транспортер особенно удобен там, где важны непрерывность подачи, равномерная загрузка смесителя и высокая производственная дисциплина. В карточке Восток-90 с ленточной подачей указано, что ленточный транспортер помогает поддерживать равномерную загрузку смесителя и стабильный цикл приготовления смеси при интенсивной работе.

Скиповая подача оправдана, если на площадке ограничено место. За счёт вертикальной схемы подъёма можно сократить длину линии и компактнее разместить основные узлы БСУ.

Такой вариант стоит рассматривать, если:

• участок небольшой или уже частично занят;
• важно сократить длину линии;
• нужен доступ к узлам обслуживания;
• завод размещается внутри существующей производственной зоны;
• нет возможности тянуть длинный транспортер;
• требуется производительный БСУ при компактной компоновке.

Ленточная подача лучше раскрывается там, где БСУ работает регулярно, с плотной загрузкой и стабильным потоком материалов. Такая схема даёт более плавную подачу инертных и хорошо подходит для производств, где важен повторяемый цикл.

Ленточную подачу стоит рассматривать, если:

• площадка позволяет разместить транспортер;
• завод работает в интенсивном режиме;
• важна равномерная загрузка смесителя;
• нужен устойчивый производственный цикл;
• планируется регулярный выпуск товарного бетона;
• требуется удобная интеграция с бункерами и дозаторами;
• важна стабильность при сменной работе.

Часто скиповую и ленточную схему сравнивают только по площади. Это важный фактор, но не единственный.

Разница есть и в характере подачи. Скип работает циклично: загрузился, поднялся, выгрузился, вернулся. Ленточный транспортер подаёт материал более плавно. Поэтому при выборе нужно учитывать не только габариты площадки, но и требуемый режим производства.

Если БСУ работает с высокой интенсивностью, большим количеством заявок и частыми сменами рецептур, ленточная схема может быть удобнее. Если важнее компактность и возможность разместить завод на ограниченном участке, скиповая схема может оказаться рациональнее.

Сам по себе тип подачи не заменяет расчёт производительности. Завод на 60, 90 или 120 м³/ч должен рассматриваться как единая система: бункеры, дозаторы, смеситель, подача цемента, автоматика, выгрузка и транспорт.

Но подача инертных может стать ограничителем, если она не соответствует реальной задаче. Если смеситель готов работать быстрее, а материал поступает с задержками, цикл растягивается. Если транспортер или скип подобраны без запаса, завод не раскрывает паспортную производительность.

Поэтому при выборе важно смотреть не только на номинальную мощность БСУ, но и на то, как инертные материалы будут проходить путь от бункеров до смесителя.

Перед выбором нужно оценить несколько факторов.

Первый — площадь площадки. Если места мало, скиповая схема часто удобнее. Если участок позволяет разместить длинную линию, можно спокойно рассматривать ленточную подачу.

Второй — производительность. Чем выше темп выпуска, тем важнее стабильность загрузки смесителя и отсутствие задержек в цикле.

Третий — количество фракций. При большом количестве инертных и активной работе дозаторов нужно заранее понимать, как материал будет собираться, дозироваться и подаваться дальше.

Четвёртый — обслуживание. Доступ к скипу, транспортеру, роликам, ленте, направляющим, приводу и датчикам должен быть удобным. Если обслуживание затруднено, простои будут возникать чаще.

Пятый — сезонность. В зимней эксплуатации важно учитывать налипание материала, обогрев узлов, доступ к очистке и стабильность работы механики.

Первая ошибка — выбирать скиповую схему только потому, что она компактнее. Если завод будет работать в очень плотном производственном режиме, нужно проверить, успевает ли скип поддерживать нужный цикл.

Вторая ошибка — не учитывать высоту и доступ к обслуживанию. Скиповый подъёмник должен быть удобен для контроля, ремонта и очистки.

Третья ошибка — недооценивать нагрузки на механизм подъёма. При интенсивной работе скип получает регулярные циклические нагрузки, поэтому важны привод, направляющие, датчики положения и обслуживание.

Четвёртая ошибка — не учитывать особенности зимней эксплуатации. Налипание материала и загрязнение направляющих могут повлиять на стабильность работы.

Первая ошибка — не учитывать длину линии. Ленточный транспортер требует места, поэтому компоновку нужно продумывать заранее.

Вторая ошибка — забывать про обслуживание ленты и роликов. Если транспортер неудобен для осмотра, очистки и ремонта, завод будет терять время на мелких остановках.

Третья ошибка — не учитывать налипание материала. Влажные инертные могут загрязнять ленту, ролики и очистители.

Четвёртая ошибка — выбирать ленточную схему без расчёта площадки. Если участок тесный, транспортер может усложнить логистику цементовозов, фронтальных погрузчиков и автобетоносмесителей.

Выбор начинается с планировки и режима работы.

Если участок ограничен, а нужно компактно разместить завод, стоит смотреть скиповую подачу. Если производство рассчитано на стабильный поток, а площадка позволяет разместить транспортер, логично рассматривать ленточную схему.

Для средних и крупных стационарных заводов важно считать не только оборудование, но и весь маршрут материалов:

• где стоят бункеры инертных;
• как работает дозирование;
• как материал подаётся к смесителю;
• где размещены силосы;
• как подъезжают цементовозы;
• где стоят автобетоносмесители;
• как обслуживаются транспортер или скип;
• есть ли запас места под расширение.

Если нужна равномерная подача инертных и стабильная работа в интенсивном режиме, можно рассматривать стационарные заводы с ленточной подачей. Например, Восток-60 с ленточной подачей рассчитан на 60 м³/ч, имеет готовый замес 1 м³, бункеры инертных 60 м³ и два силоса цемента по 100 т в базовой комплектации.

Если требуется более высокая производительность, можно смотреть Восток-90 с ленточной подачей: в карточке указаны 90 м³/ч, готовый замес 1,5 м³, ленточный транспортер, тензометрическое взвешивание с погрешностью менее 1%, два силоса по 100 т и полное управление процессами дозирования, смешивания и выгрузки.

Если площадка ограничена и нужна компактная компоновка, можно смотреть заводы со скиповой подачей. Для Восток-90 со скиповой подачей указаны 90 м³/ч, готовый замес 1,5 м³, скиповый подъёмник, бункеры инертных 60 м³ и два силоса по 100 т.

Скиповая подача инертных подходит там, где важна компактная компоновка бетонного завода, ограничена площадь площадки или нужно сократить длину линии. Это рабочее решение для стационарных БСУ, если схема рассчитана под нужную производительность и режим эксплуатации.

Ленточная подача лучше подходит для стабильной сменной работы, равномерной загрузки смесителя и интенсивного выпуска бетона. Она требует больше места, но часто удобнее для производств с регулярной отгрузкой и более плотным циклом.

Правильный выбор — это не «скип или лента лучше», а подбор схемы под конкретную площадку, производительность, бункеры, смеситель, логистику и будущий режим работы.
