Шнековые транспортеры для бетонных заводов: назначение, устройство и преимущества

Шнековый транспортер подаёт цемент или другой совместимый сыпучий материал от силоса к весовому дозатору, промежуточному бункеру или технологическому узлу. В составе бетонного завода он определяет, насколько быстро дозатор набирает заданную массу и успевает ли линия выдерживать расчётный цикл.

Выбирать шнек только по диаметру трубы неправильно. Производительность зависит от материала, длины, угла установки, частоты вращения, заполнения винта, привода и условий входа и выгрузки.

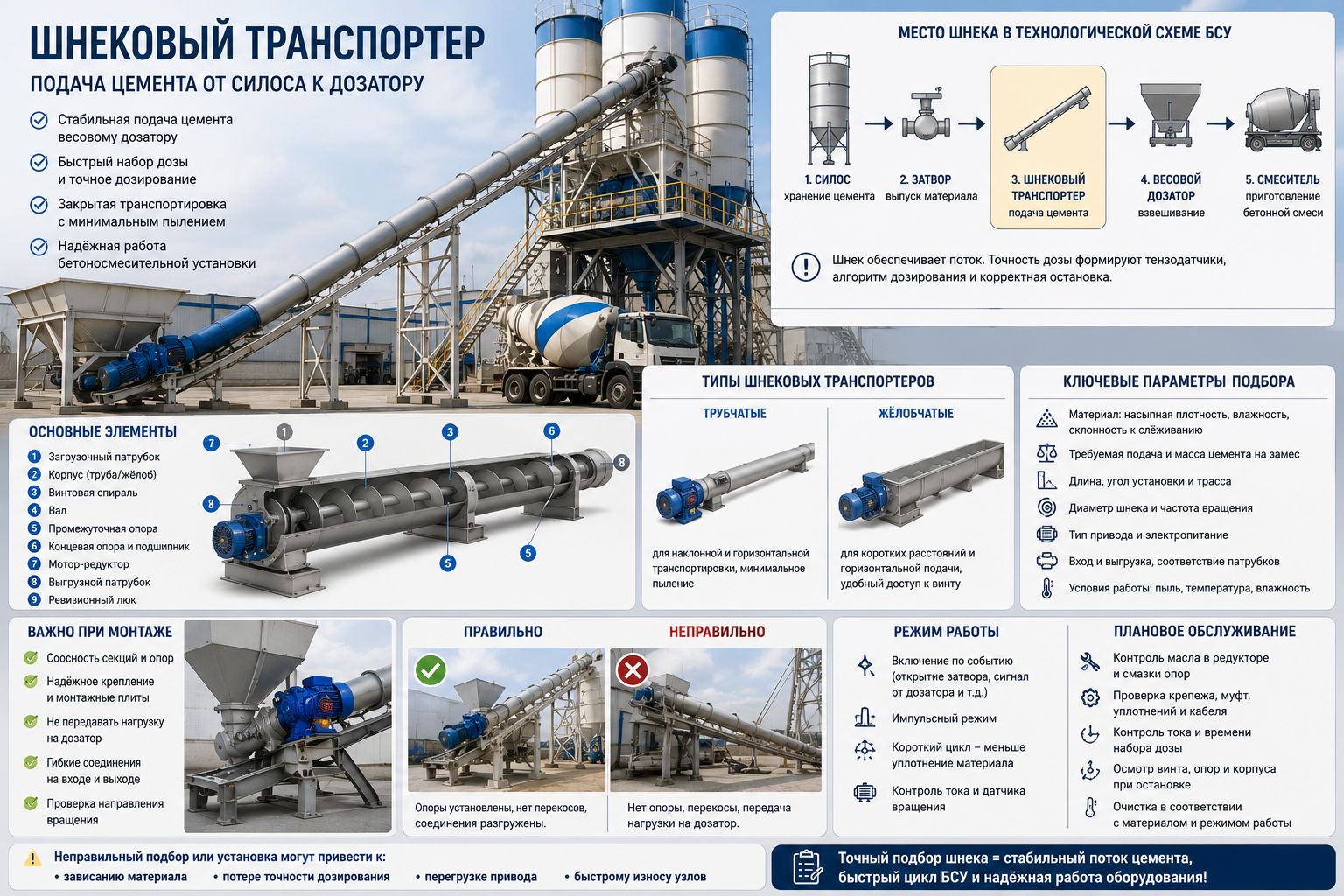

Типовая цепочка выглядит так: цементовоз загружает силос, материал хранится под контролем фильтра, клапана давления и датчиков уровня, затем через затвор и выпускной патрубок поступает в шнек. Транспортер перемещает цемент в весовой дозатор, а после взвешивания материал направляется в смеситель.

Шнек не заменяет весовую систему. Он обеспечивает поток, а точность дозы формируют тензодатчики, алгоритм грубой и точной подачи, затворы и корректная остановка транспортера.

• трубчатый или желобчатый корпус с загрузочным и выгрузным патрубками;
• винтовая спираль, закреплённая на центральном валу;
• секционные соединения и муфты;
• концевые и промежуточные опоры;
• уплотнения, защищающие подшипники от пыли;
• мотор-редуктор или отдельные двигатель и редуктор;
• ревизионные люки, опоры, подвесы и монтажные проушины;
• датчики вращения, защиты и элементы подключения к автоматике.

При вращении спираль создаёт осевое перемещение материала внутри корпуса. Реальный поток зависит от того, насколько равномерно заполняется входная зона и как материал взаимодействует со стенкой и витком.

Если силос выдаёт цемент рывками, более крупный шнек не устранит проблему полностью. Если выход дозатора создаёт подпор, производительность транспортера также снизится.

Транспортер предназначен прежде всего для перемещения материала между точками. Питатель работает под контролируемым заполнением и должен формировать заданный поток из бункера или силоса. Конструктивно оборудование может быть похоже, но расчёт режима отличается.

Для набора дозы цемента важно учитывать быстрый основной поток и замедленную точную подачу. Частотное регулирование допустимо только в диапазоне, который разрешён для двигателя, редуктора и самого шнека.

Исходным параметром является не паспортный максимум шнека, а количество цемента на один замес и допустимое время заполнения дозатора. Например, если рецептура требует определённую массу цемента, транспортер должен подать её с запасом по времени до окончания параллельных операций цикла.

Дополнительно учитывают количество рецептур, пиковый расход, число силосов, переключение между материалами и фактическую продолжительность работы в смену.

Увеличение диаметра повышает потенциальную подачу, но одновременно меняет мощность, массу, размеры патрубков и нагрузку на опоры. Слишком крупный транспортер усложняет точную остановку дозирования, особенно при небольшой дозе.

Диаметр подбирают вместе с частотой вращения и схемой управления. Для одной и той же требуемой подачи возможны разные сочетания, но они будут отличаться по износу, точности и стоимости.

С увеличением длины растут сопротивление, число соединений и требования к промежуточным опорам. Наклонная установка снижает фактическую производительность по сравнению с горизонтальной и может потребовать более мощного привода или большего диаметра.

Трассу следует проектировать как можно короче, но без нарушения доступа к силосу, дозатору, опорам и ревизионным зонам. Нельзя использовать корпус шнека как элемент, который воспринимает неподготовленные нагрузки от металлоконструкций.

Цемент, зола, минеральный порошок и другие сыпучие материалы различаются по плотности, текучести, абразивности и склонности к аэрации. Производительность в тоннах в час нельзя переносить с одного материала на другой без пересчёта.

Для влажного или склонного к налипанию продукта может потребоваться другая геометрия винта, меньшая длина, специальные покрытия или иной тип транспортера.

Мотор-редуктор подбирают по требуемому крутящему моменту, частоте вращения, режиму запусков и условиям окружающей среды. Установка более мощного двигателя без проверки вала, муфт и редуктора не увеличивает безопасную производительность.

Для частых пусков и точного дозирования учитывают тепловой режим, торможение, преобразователь частоты и настройки защиты.

Длинные транспортеры собираются из секций. Промежуточные опоры удерживают вал, но находятся непосредственно в потоке материала и являются изнашиваемыми узлами. Их количество и исполнение влияют на сопротивление и обслуживание.

При монтаже особенно важна соосность. Перекос секций вызывает задевание винта, нагрев опор, рост тока и ускоренное разрушение муфт.

На входе предусматривают затвор, гибкое или шарнирное соединение, доступ для обслуживания и отсутствие лишней нагрузки на выпуск силоса. Стабильность подачи зависит от состояния аэрации, фильтра, датчиков уровня и материала в конусе.

Шнек не должен использоваться как единственное средство разгрузки при сформировавшемся своде. Сначала обеспечивают правильный сход из силоса.

Выходной патрубок не должен передавать усилия на весовой бункер. Гибкое соединение устанавливают так, чтобы оно не создавало паразитной опоры и не искажало показания тензодатчиков.

Автоматика контролирует последовательность открытия затвора, пуска шнека, основного набора, точной подачи и остановки. Полезны датчики вращения и контроль тока, позволяющие обнаружить обрыв передачи или перегрузку.

• закрытая транспортировка с ограничением пыления;
• компактная наклонная трасса между силосом и дозатором;
• простая интеграция с автоматикой бетонного завода;
• возможность секционного исполнения и подбора длины;
• работа с цементом и рядом совместимых порошковых материалов;
• понятная конструкция и доступность основных ремонтных узлов.

• снижение подачи при увеличении угла и длины;
• износ витков и опор на абразивных материалах;
• чувствительность к влаге, слёживанию и посторонним предметам;
• необходимость точной соосности при монтаже;
• остаток материала в корпусе после остановки;
• ограниченная пригодность для крупных, волокнистых или липких компонентов.

1. Проверить отметки силоса, дозатора и монтажных опор.
2. Собрать секции с контролем соосности и положения винтовых соединений.
3. Установить привод, промежуточные опоры и защитные ограждения.
4. Подключить вход и выход без передачи лишних нагрузок.
5. Проверить направление вращения кратковременным холостым пуском.
6. Выполнить пробную подачу и зафиксировать ток, температуру и производительность.
7. Настроить основную и точную подачу по фактическому набору массы дозатора.

• контроль масла редуктора и смазки опор;
• проверка крепежа, муфт, ремней и уплотнений;
• контроль тока и времени набора стандартной дозы;
• осмотр корпуса на пыление и деформации;
• проверка витков и промежуточных опор при плановой остановке;
• очистка в соответствии с материалом и инструкцией производителя.

• материал и его насыпная плотность;
• требуемая подача в т/ч или кг за цикл;
• масса цемента на замес и длительность полного цикла;
• расстояние между силосом и дозатором;
• угол, высота подъёма и ограничения площадки;
• диаметры входного и выходного патрубков;
• электропитание и требования к автоматике;
• климат, пыль, температура и режим работы.

Шнековый транспортер является частью системы подачи и дозирования, а не отдельной трубой с двигателем. Его производительность должна быть согласована с расходом цемента, циклом БСУ, силосом и весовым дозатором.

Корректный подбор по материалу, длине, углу, диаметру, приводу и опорам обеспечивает быстрый набор дозы без перегрузки и лишнего износа.
