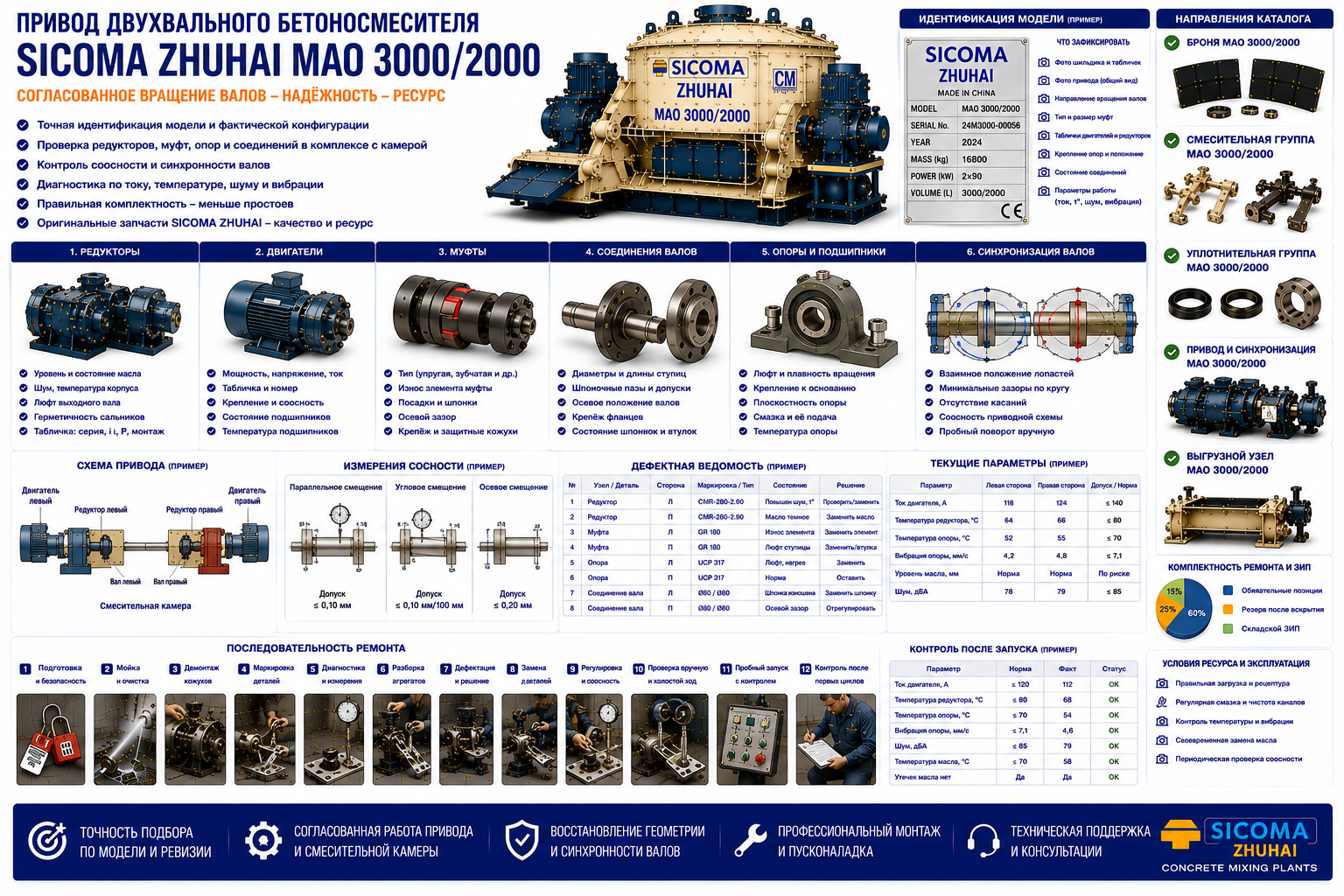

Привод двухвального SICOMA ZHUHAI MAO должен обеспечивать согласованное вращение валов под переменной нагрузкой. Редукторы, муфты, соединения и опоры нельзя диагностировать отдельно от состояния камеры.
Шум или рост тока может возникать из-за касания лопасти, налипания, перекоса вала или повреждения торцевой опоры. Замена редуктора без исключения механической перегрузки создаёт риск повторного отказа.
Идентификация модели и фактического исполнения
Снимают полные таблички двигателя и редуктора, фиксируют вал, фланец, монтажное положение, направление вращения и способ связи между сторонами. Фотографируют муфты и крепление опор.
До очистки фиксируют шильдик, заводской номер, год выпуска, маркировку снятой детали и её положение. После очистки снимают контрольные размеры: отверстия, посадки, толщину, ориентацию, рабочий угол и расстояние до сопряжённых элементов. Если смеситель модернизировали, приоритет имеет фактически установленная конфигурация.
Редукторы и монтажное исполнение
Редуктор проверяют по маслу, температуре, шуму, люфту и герметичности. Подбор по мощности двигателя недостаточен.
Нужны серия, передаточное отношение, вал, фланец, монтажная позиция и фактическая сторона.
Муфты и соединения
Муфта передаёт момент и компенсирует только предусмотренное смещение. Износ эластичного элемента, шпонки или посадки создаёт ударную нагрузку.
Проверяют оба присоединительных диаметра, шпоночные пазы, осевое положение и крепёж.
Опоры и синхронизация валов
Опоры удерживают валы в проектном положении. Люфт меняет рабочие зазоры и повышает нагрузку на редукторы.
После ремонта проверяют взаимное положение лопастей двух валов и отсутствие контакта по всему обороту.
Рабочая нагрузка и причины ускоренного износа
Для диагностики сравнивают ток, температуру и вибрацию сторон на одинаковом рецепте. Разница помогает локализовать проблему, но окончательный вывод делают после механической проверки камеры.
На ресурс влияют максимальная фракция, абразивность, влажность, количество мелких компонентов, применение фибры или пигмента, число циклов и качество мойки. Повторный локальный износ нельзя автоматически объяснять материалом детали: проверяют порядок загрузки, налипание, перекос, неправильный зазор и состояние сопряжённого узла.
Дефектация до размещения заказа
До демонтажа измеряют соосность и фиксируют положение агрегатов. После отсоединения привода валы проверяют на равномерность проворачивания.
Дефектную ведомость ведут позиционно. Для каждой строки указывают модель, узел, сторону или место установки, маркировку, фактический размер, состояние сопряжения и решение: заменить, восстановить, оставить либо проверить после вскрытия. Артикул, найденный только в названии товара, не считают официальным подтверждением.
Как разделять SICOMA и SICOMA ZHUHAI
Редуктор или муфту для ZHUHAI MAO нельзя выбирать по описанию обычной SICOMA MAO. Проверяют табличку, валы, фланцы и компоновку конкретной машины.
Совпадение серии MP или MAO и номинального объёма не подтверждает взаимозаменяемость. Проверяют производителя на шильдике, ревизию, размеры, отверстия, сторону установки и фактическую сборку. В заявке бренд ZHUHAI указывают явно, чтобы позиция не была автоматически заменена деталью для другого производства.
Комплектность ремонта
Комплект приводного ремонта включает подтверждённый агрегат, муфты, втулки, шпонки, опоры, крепёж, масло и уплотнения.
Ведомость разделяют на обязательные позиции, резерв после вскрытия и складской ЗИП. Вместе с основными деталями учитывают крепёж, защитные элементы, прокладки, втулки, уплотнения, смазку и датчики. Коммерческие предложения сравнивают по одинаковому составу, иначе более дешёвый вариант может оказаться неполным.
Планирование ремонтного окна
Продолжительность остановки рассчитывают с учётом мойки, блокировки энергии, демонтажа крышек, маркировки, измерений, восстановления посадок, сборки и регулировки. Для тяжёлых валов, редукторов и бронекомплектов заранее проверяют доступ подъёмного оборудования и точки строповки.
К началу работ должны быть подготовлены подтверждённые детали, крепёж, уплотнения, смазочные материалы и измерительный инструмент. Резервные позиции определяют по прошлым дефектациям, чтобы разобранный смеситель не оставался в простое из-за одной отсутствующей втулки, прокладки или нестандартного болта.
Данные для подбора и коммерческого предложения
Для подбора нужны таблички, общий вид привода, размеры валов и фланцев, состояние муфт и данные тока под нагрузкой.
Полезно приложить общий вид узла до разборки, фотографии снятой детали с обеих сторон, размеры посадок и отверстий, количество на одну сторону и на весь смеситель, а также плановый срок остановки. В запросе указывают, требуется точечная позиция, комплект на узел или набор для капитального ремонта.
- модель и сторона привода
- таблички двигателей и редукторов
- диаметры валов и фланцев
- тип муфт и шпонок
- ток, температура, шум и вибрация
Входной контроль поставленных деталей
До остановки оборудования проверяют количество, маркировку, сторону, геометрию и отсутствие транспортных повреждений. Литые детали осматривают на трещины и сколы, футеровку — на плоскостность и отверстия, валы и втулки — на посадочные поверхности, эластомерные элементы — на деформацию и сохранность рабочих кромок.
Несовпадающую деталь не пересверливают и не подгоняют без технического подтверждения. Изменение профиля, толщины, угла или посадки способно нарушить баланс и траекторию механизма. Несоответствие фиксируют до монтажа, пока возможна корректная замена.
Монтаж и контрольный запуск
После сборки проверяют соосность, направление, уровень масла, синхронность валов и ток сначала без смеси, затем на контролируемом замесе.
После первых рабочих циклов проверяют ток двигателя, нагрев опор, герметичность, затяжку доступного крепежа и появление новых следов контакта. Контрольная остановка позволяет выявить ошибку монтажа до повреждения новых деталей и соседних узлов.
Плановый ЗИП и технический архив
Для привода полезно иметь подтверждённые соединительные и уплотнительные элементы, отсутствие которых может задержать установку уже поставленного редуктора.
После ремонта сохраняют фотографии маркировок, фактические зазоры, состав установленного комплекта, дату и число циклов. Такой архив ускоряет следующий заказ и позволяет отличить обычный абразивный износ от повторяющейся проблемы геометрии, смазки или режима эксплуатации.
Контроль сопряжённых узлов
Перед окончательным решением проверяют детали, которые непосредственно задают положение ремонтируемой позиции. Для рабочих органов это рычаг, вал, ротор и футеровка; для брони — основание корпуса и крепёж; для уплотнения — вал, втулка, подшипник и смазочный канал; для привода — муфта, опора и механическое сопротивление камеры.
Такой контроль предотвращает ситуацию, когда новая деталь работает в старой деформированной системе. Если сопряжение невозможно восстановить в рамках текущей остановки, это фиксируют в ведомости, задают временный режим эксплуатации и планируют отдельный ремонт, а не скрывают проблему под заменой расходной позиции.
Контроль ресурса после ремонта
После ввода в работу создают базовую точку: измеряют ток, температуру, шум, время цикла, зазоры и герметичность. Повторный осмотр проводят после первых рабочих смен, пока крепёж и новые поверхности проходят приработку. Выявленное ослабление устраняют до развития ударного износа.
Далее состояние оценивают по одинаковому интервалу циклов или моточасов. Сравнение с базовыми значениями показывает ухудшение раньше аварийного отказа. Для сменных рецептур данные разделяют по типу смеси, потому что абразивность и налипание могут существенно менять нагрузку на один и тот же узел.
Итог
Привод ZHUHAI MAO ремонтируют после комплексной проверки агрегатов, соединений, опор и механического сопротивления смесительной камеры.
Технически корректный запрос связывает точную модель SICOMA ZHUHAI, конкретный узел, положение детали, фактическое состояние сопряжений и требуемую комплектность. Это снижает риск несовместимости, сокращает простой и позволяет подготовить коммерческое предложение под реальный ремонт.
